Описание проекта

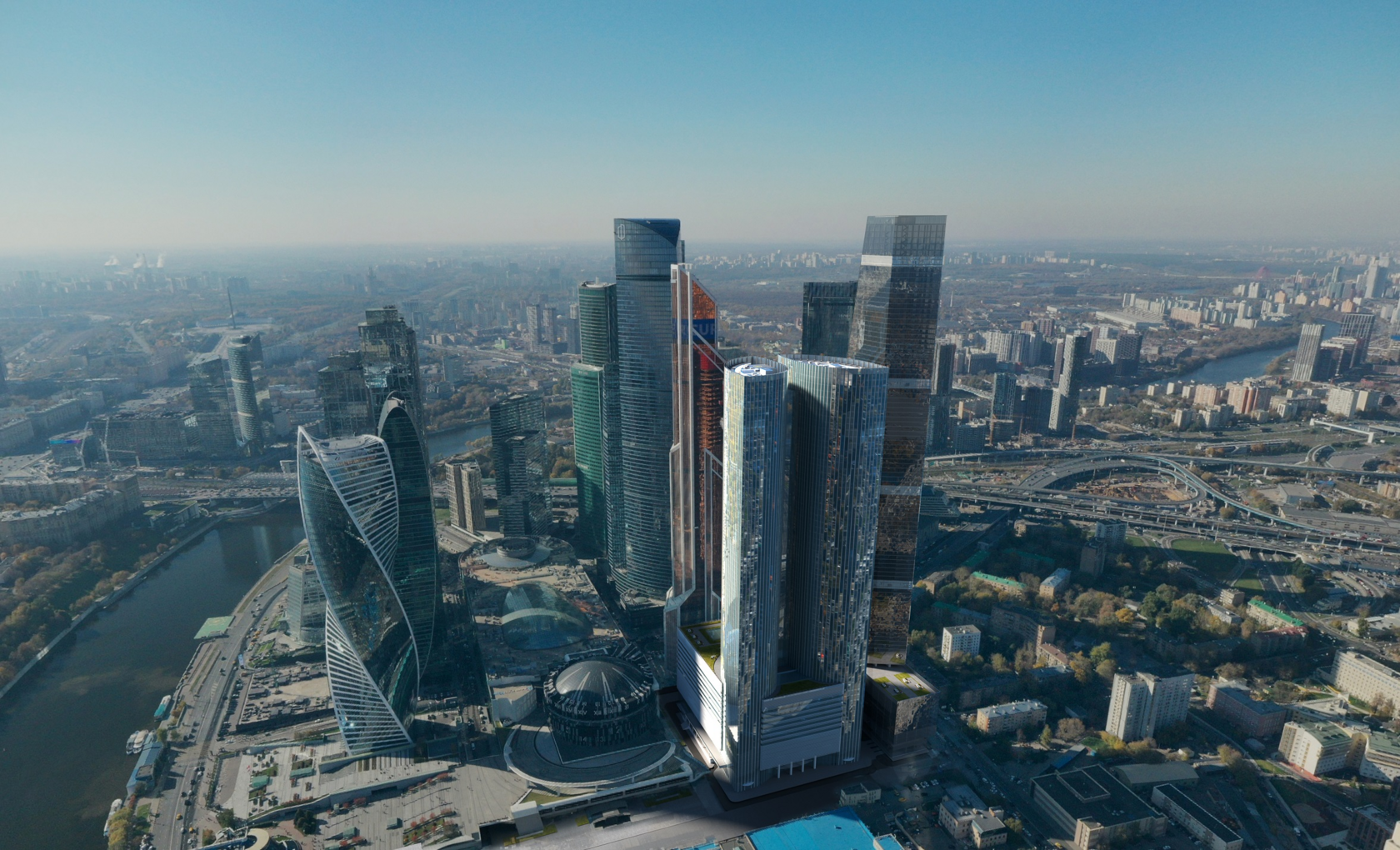

В рамках строительства уникального многофункционального высотного комплекса "Гранд Тауэр" в составе делового центра "Москва-Сити" перед проектировщиками и строителями стояла непростая задача — обеспечить высокий уровень безопасности всех конструкций, включая уникальные остекленные пешеходные мосты. По заказу генподрядчика КАПИТАЛЛ ГРУПП и подрядчика ООО "НАЯДА СТОЛИЦА" "Статус Капитал" провела комплексные испытания цельностеклянных ограждений мостов для подтверждения их соответствия требованиям прочности, безопасности и устойчивости в условиях высокой нагрузки и экстремальных высотных условий.

Технические особенности проекта

• Высотный комплекс "Гранд Тауэр" в составе "Москва-Сити" с остекленными пешеходными мостами, требующими исключительной надёжности.
• Цельностеклянные ограждения из закалённого осветлённого триплекса CrystalVision (2 стекла по 8 мм, общая толщина 16 мм), с поручнем из полированной нержавеющей стали AISI304 (60х40 мм) и креплением на зажимном профиле 100 мм через стальной подкаркас.
• Параметры конструкций: высота ограждения 1,1–1,2 м, длина пролёта до 59,89 м (ОГР-2), 18,5 м (ОГР-3), 11,5 м (ОГР-3.1), крепления на анкерные системы (М16 на хим.анкер).
• Работа в условиях высоких нагрузок: воздействие ветра (до 0,8 кН/м), снега (до 0,9 кН/м²), и людского потока (до 5 кН/м).
• Координация с КАПИТАЛЛ ГРУПП и ООО "НАЯДА СТОЛИЦА" для обеспечения точности и соблюдения сроков.

Этапы работ по обеспечению безопасности

Работы проводились в несколько этапов:

• **Подбор и установка оборудования:** Установлены тензодатчики, инклинометры и акселерометры для фиксации деформаций, напряжений и перемещений под различными нагрузками (погрешность ±0,1%, калибровка по ГОСТ 8.287-78).

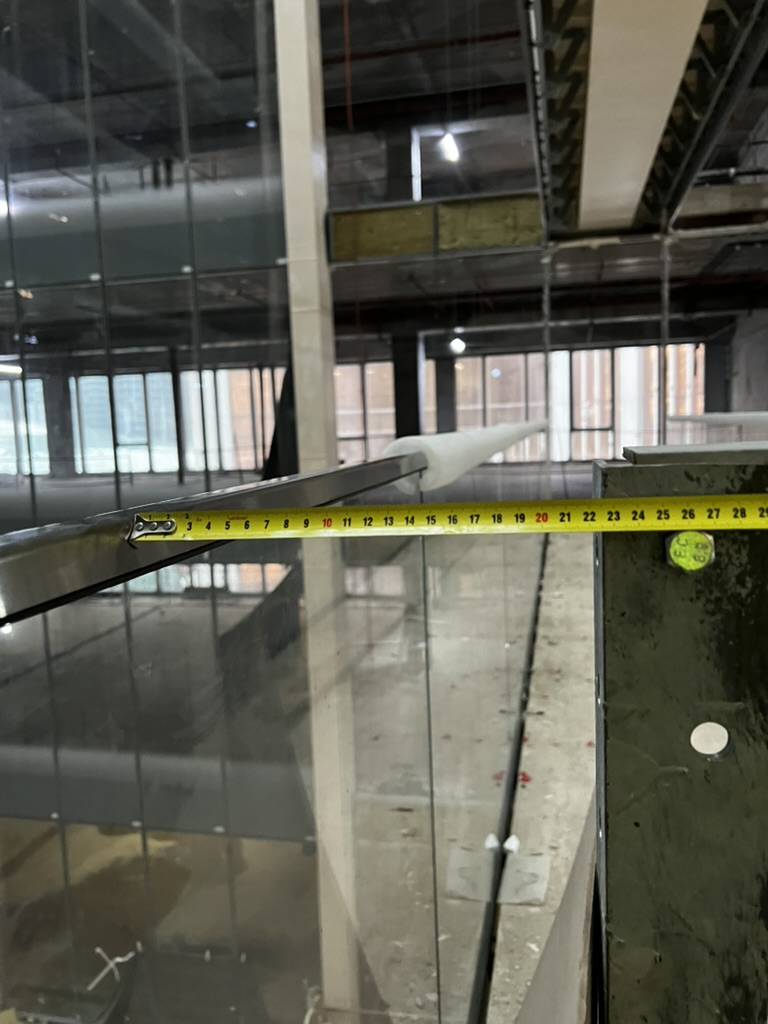

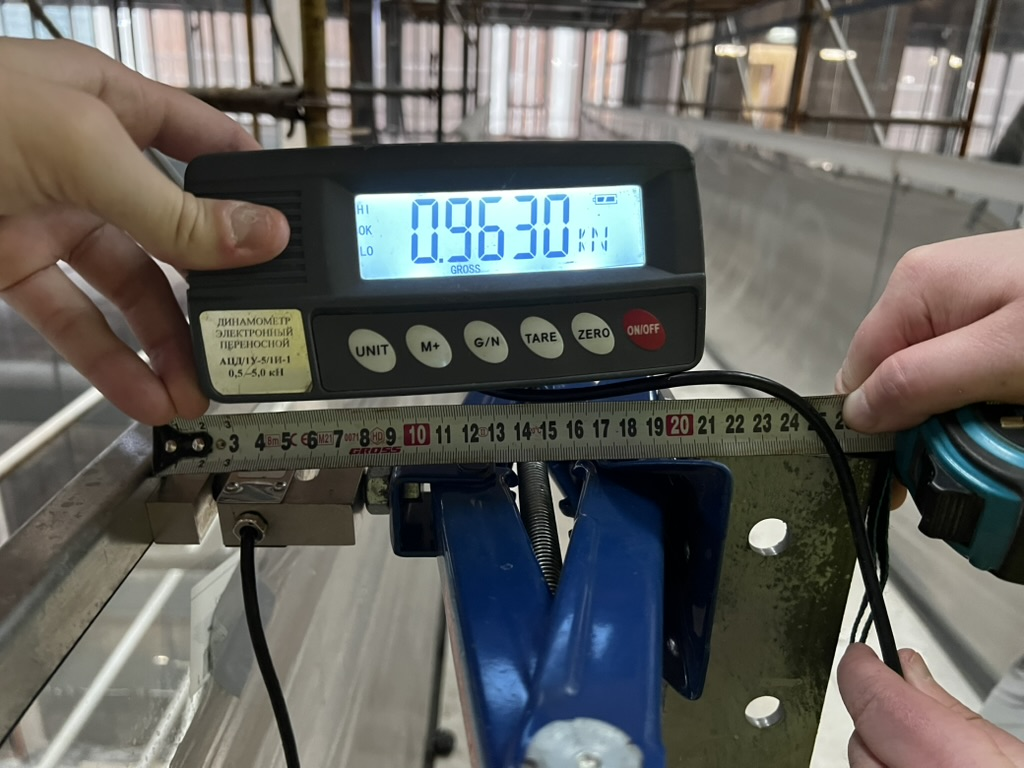

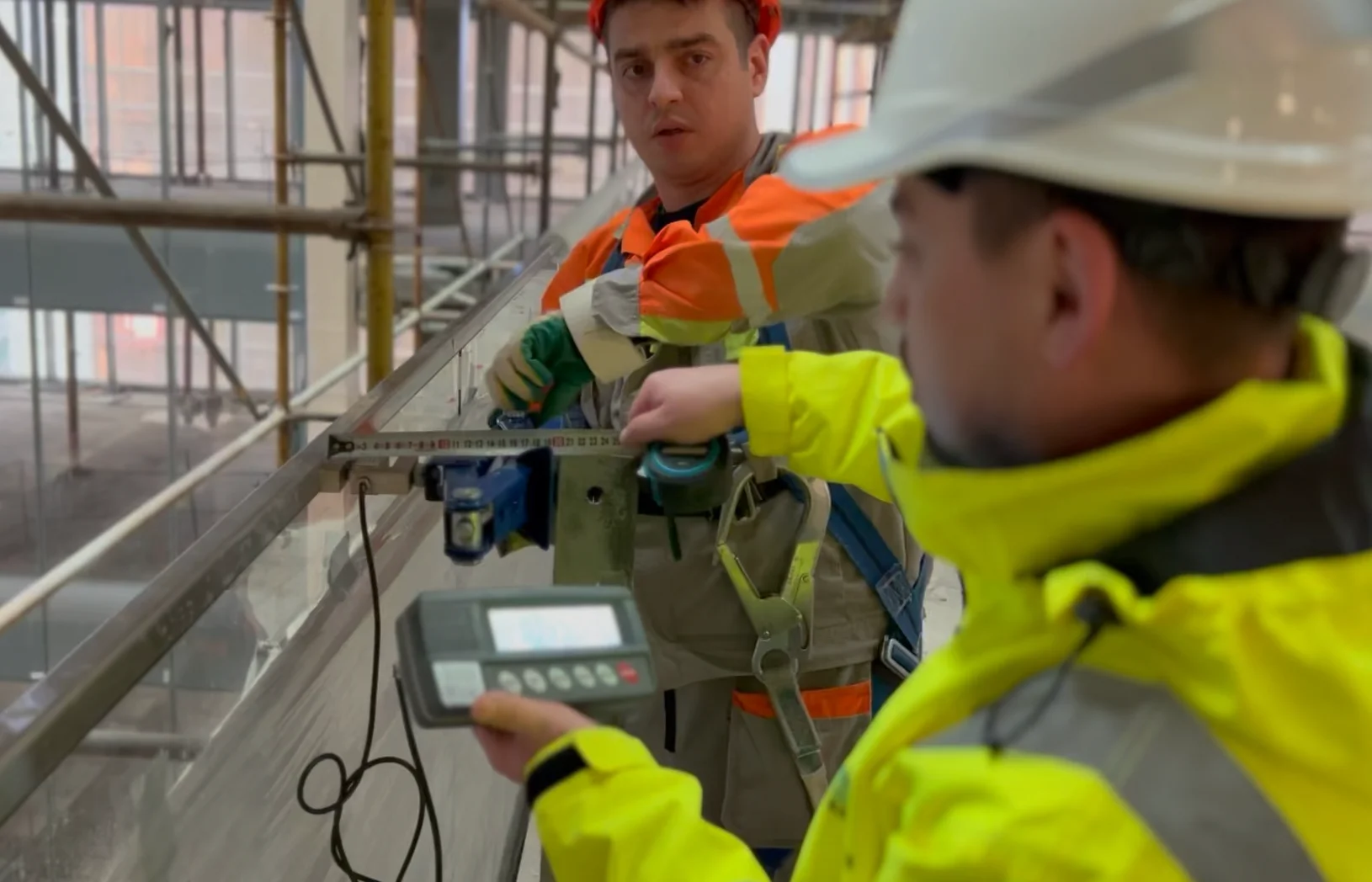

• **Натурные испытания:** Моделировались эксплуатационные нагрузки — воздействие ветра (2–3 м/с), снега и людского потока. Контролировались критические зоны остекления (ОГР-2, ОГР-3, ОГР-3.1), включая точки крепления и стыки, с использованием динамометров (до 15 т, погрешность ±0,2%, ГОСТ 8.287-78) и прогибомеров (точность 0,01 мм, ГОСТ 427-75).
• **Расчёты методом конечных элементов:** Выполнены в ПО LIRA-SAPR для определения запасов прочности и устойчивости при нагрузках 0,96 кН/м (формула: \( P = P_{норм} \cdot \gamma_f \), где \( P_{норм} = 0,8 \, \text{кН/м} \), \( \gamma_f = 1,2 \)), с учётом СП 20.13330.2016 и ГОСТ 25772-2021.
• **Оценка и анализ:** Данные мониторинга сопоставлялись с нормативными требованиями ГОСТ 30698-2014, ГОСТ 25772-2021, СП 70.13330.2012, СП 20.13330.2016, Правила по охране труда Минтруда РФ (Приказ №883н от 11.12.2020) и Градостроительным кодексом РФ для подтверждения безопасности.

Результаты и документация

Цельностеклянные ограждения мостов "Гранд Тауэр" подтвердили соответствие ГОСТ 30698-2014, ГОСТ 25772-2021, СП 20.13330.2016, СП 70.13330.2012 и другим нормативам, обеспечивая безопасность при всех эксплуатационных нагрузках. Деформации, напряжения и прогибы находятся в пределах допустимых значений, что подтверждено протоколом испытаний №18/10/2024-01 от 18.10.2024. Предоставлены:

• Протокол испытаний №18/10/2024-01 (17 листов, 18.10.2024).
• Заключение о соответствии конструкций (по ППР РФ №87).
• Сертификат безопасности (Рег. № BSS.RU.01.s000555, срок действия до 14.09.2017, с обновлением по необходимости).
• Регламент технического обслуживания (по СП 118.13330.2012).
• Фотоотчёт, программа испытаний, свидетельство об аккредитации № RU.ACK.И.J.1209 (12.10.2023, ГОСТ ИСО/МЭК 17025-2019) и свидетельство о поверке динамометра (С-ЕЛВ/19-12-2023/303059871).

Ценность для клиента

"Статус Капитал" обеспечила КАПИТАЛЛ ГРУПП и ООО "НАЯДА СТОЛИЦА" стратегические преимущества:

• Точное подтверждение безопасности остекленных мостов с минимальными рисками, гарантируя надёжность на высоте.
• Оптимизацию проектных решений на 15%, что снизило затраты на материалы и монтаж.
• Предотвращение потенциальных инцидентов на ранних стадиях, обеспечив стабильность сроков строительства.
• Экономию до 20% затрат на испытания через использование передового оборудования и комплексного подхода.
• Юридически обоснованную документацию для приемки, соответствующую Градостроительному кодексу РФ и требованиям Росстандарта.
• Ноль инцидентов на объекте, подтверждая высокий уровень нашей экспертизы.
