Проектирование СКС
Рабочая документация: топология, спецификация кабеля и оборудования, расчёт каналов, схемы трасс и шкафов.
Слаботочные и инженерные системы · ООО «Статус Капитал»
Структурированные кабельные системы (СКС) под ключ
Проектируем и монтируем СКС с нуля, ремонтируем и обслуживаем действующие сети без остановки работы объекта, расширяем и модернизируем под рост нагрузки. В комплексе со слаботочкой здания: пожарной сигнализацией (АПС), СОУЭ, видеонаблюдением и СКУД. По ГОСТ Р 53246-2025, ГОСТ Р 53245 и ISO/IEC 11801, с сертификацией каналов и протоколом измерений.
- Полный цикл: проект, монтаж, ремонт, обслуживание, тестирование и паспортизация
- Ремонт и модернизация действующих систем - без остановки работы объекта
- Категории Cat5e, Cat6, Cat6A, Cat7 и оптика OM3 / OM4 / OS2
- Сертификация каждого канала анализатором (Fluke DSX): IL, NEXT, RL, ACR-F
- Единый подрядчик на СКС и слаботочку: АПС, СОУЭ, СОТ, СКУД
Все виды работ по СКС - от проекта до ремонта действующей сети
Закрываем полный жизненный цикл структурированной кабельной системы: монтируем с нуля, ремонтируем и обслуживаем уже работающие сети без остановки бизнеса, расширяем и модернизируем под рост нагрузки. Любой вид работ можно заказать отдельно.

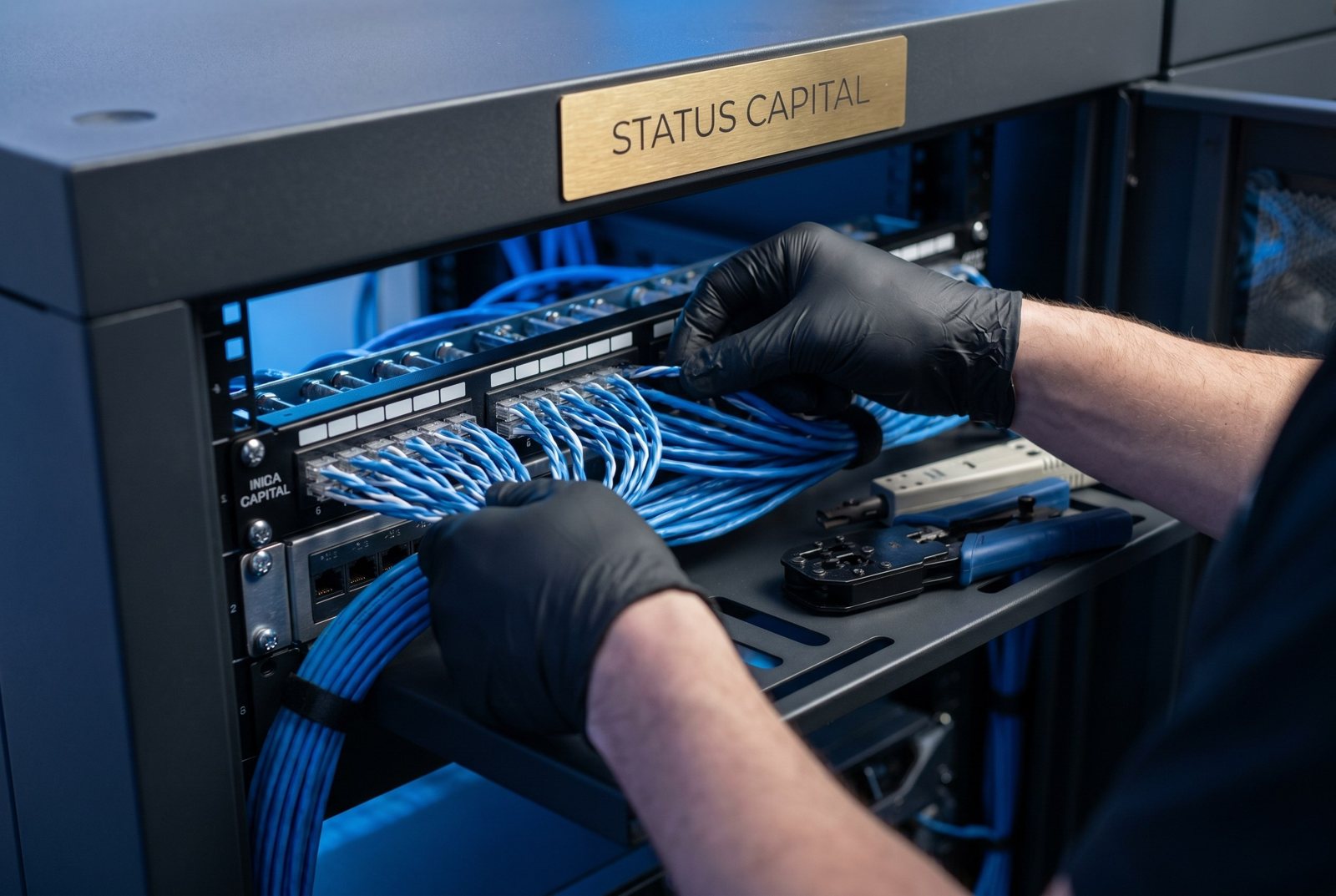

Монтаж под ключ
Новые системы с нуля: кабеленесущие трассы, прокладка, шкафы и стойки, разделка на патч-панели, маркировка.

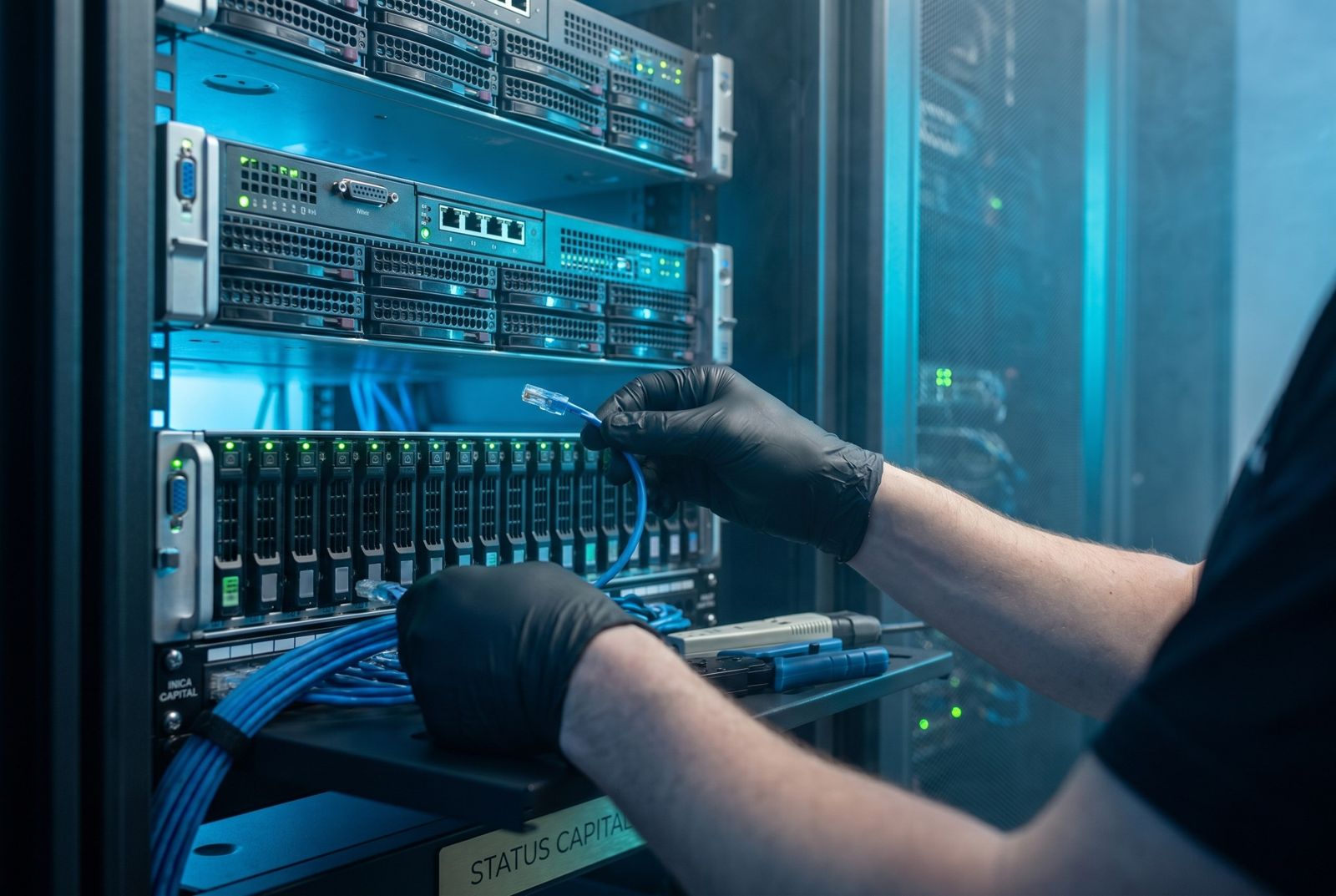

Ремонт действующих систем
Восстановление работоспособности на объекте в эксплуатации: локализуем и устраняем неисправности, меняем дефектные участки - без остановки работы.
Техническое обслуживание
Плановая поддержка и профилактика: контроль состояния, порядок в кроссовых, ведение и актуализация документации.
Модернизация и расширение
Апгрейд категории (например, Cat6 в Cat6A), добавление портов, этажей и зон, рост пропускной способности под новые задачи.
Диагностика и аудит
Инструментальная проверка существующей СКС, паспортизация по факту, план приведения сети в порядок.
Реорганизация и перенос
Переезд, перепланировка, наведение порядка в аппаратной, переразводка и перемаркировка.
Тестирование и сертификация
Приёмо-сдаточные измерения каждого канала с заключением PASS / FAIL и итоговым протоколом.
Что такое СКС и из каких подсистем она состоит
Структурированная кабельная система - это универсальная, независимая от приложений кабельная инфраструктура здания. На одной системе одновременно работают локальная сеть, телефония, видеонаблюдение, СКУД и другие сервисы, а каждый канал документирован и сертифицирован.
Иерархия СКС: от аппаратной через магистраль и этажные узлы до каждой розетки на рабочем месте.
Горизонтальная подсистема
Кабель от этажного коммутационного узла (телекоммуникационного шкафа) до розеток рабочих мест. Строится преимущественно витой парой соответствующей категории; длина канала нормируется.
Магистральная (вертикальная)
Связывает этажные узлы и аппаратную здания. Как правило, оптика OS2 (одномод) или OM3 / OM4 (многомод) для высокой пропускной способности и запаса на развитие.
Подсистема рабочих мест
Розеточные модули, патч-корды и оконечное оборудование на стороне пользователя. Маркируется и документируется для однозначного соответствия порту на патч-панели.

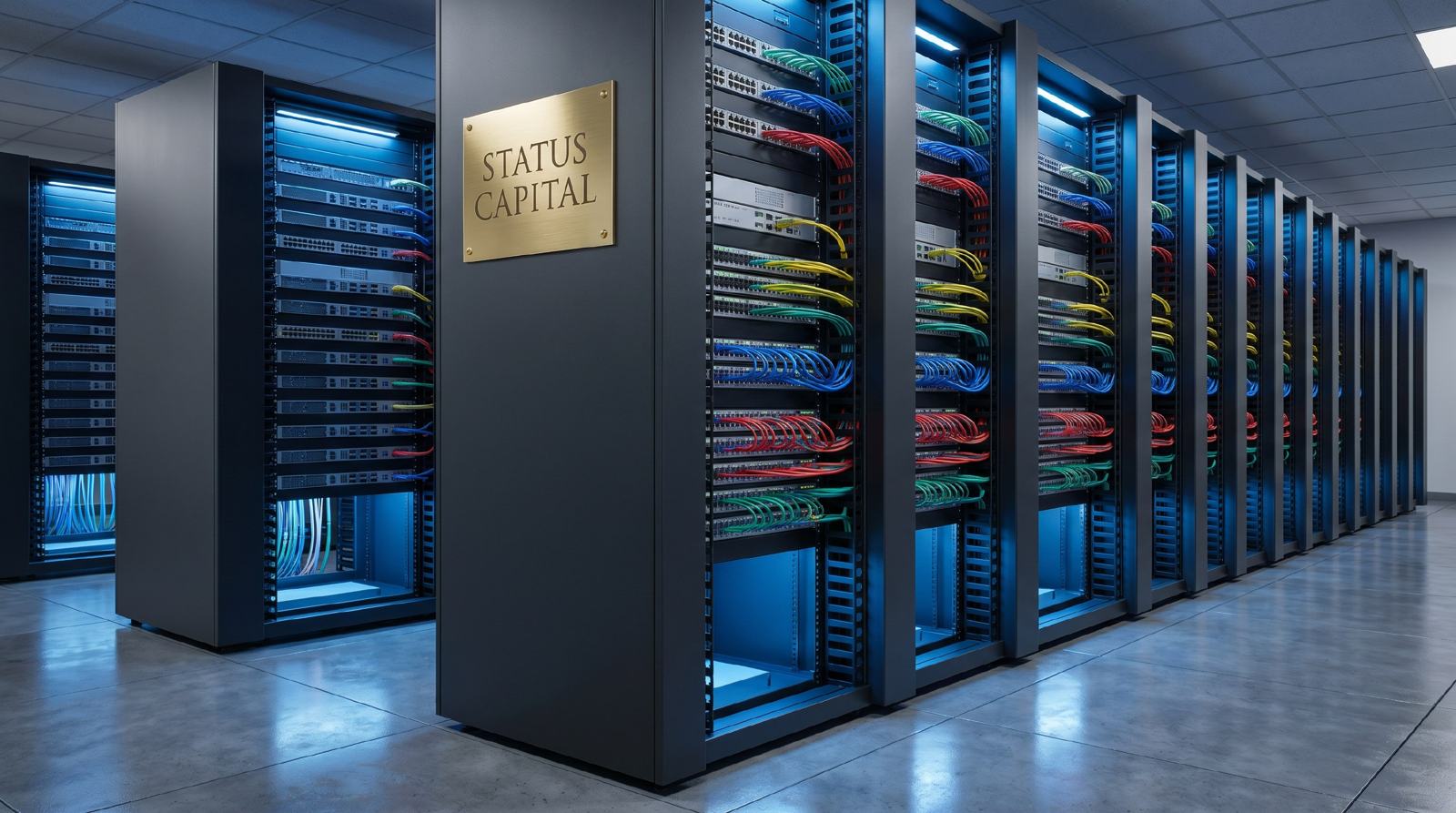

Аппаратная и кроссовые
Серверные и кроссовые помещения: телекоммуникационные шкафы и стойки, патч-панели, организаторы кабеля, питание и заземление по нормам.
Администрирование и маркировка
Единая система идентификации кабелей, портов, шкафов и помещений с ведением исполнительной документации - основа обслуживания и развития сети без переделок.
Что входит в работу: этапы и состав
Берём объект на полный жизненный цикл - от обследования и проекта до сдачи с протоколами измерений и исполнительной документацией. Любой этап можно заказать отдельно: только проект, только монтаж или только сертификацию каналов.
- 01
Обследование и ТЗ
Выезд на объект, обмеры трасс, оценка существующей инфраструктуры, согласование требований к категории, пропускной способности и пожарной безопасности линий.
- 02
Проектирование
Рабочая документация по ГОСТ Р 53246-2025 и ISO/IEC 11801: топология, спецификация кабеля и компонентов, схемы трасс, расположение шкафов и розеток, расчёт каналов.
- 03
Монтаж под ключ
Кабеленесущие системы (лотки, короба, гофра), затяжка кабеля, установка шкафов и стоек, разделка на патч-панели и розетки, маркировка по проекту.
- 04
Тестирование и сертификация
Инструментальные измерения каждого канала анализатором (например, Fluke DSX) на соответствие категории; автоматическое заключение PASS / FAIL.
- 05
Паспортизация и сдача
Исполнительная документация, кабельный журнал, схемы, протоколы измерений и гарантийные обязательства. Объект передаётся готовым к эксплуатации и аудиту.
- 06
Диагностика и модернизация
Аудит существующей СКС, локализация неисправностей, замена дефектных участков, наведение порядка в кроссовых, апгрейд категории и пропускной способности.

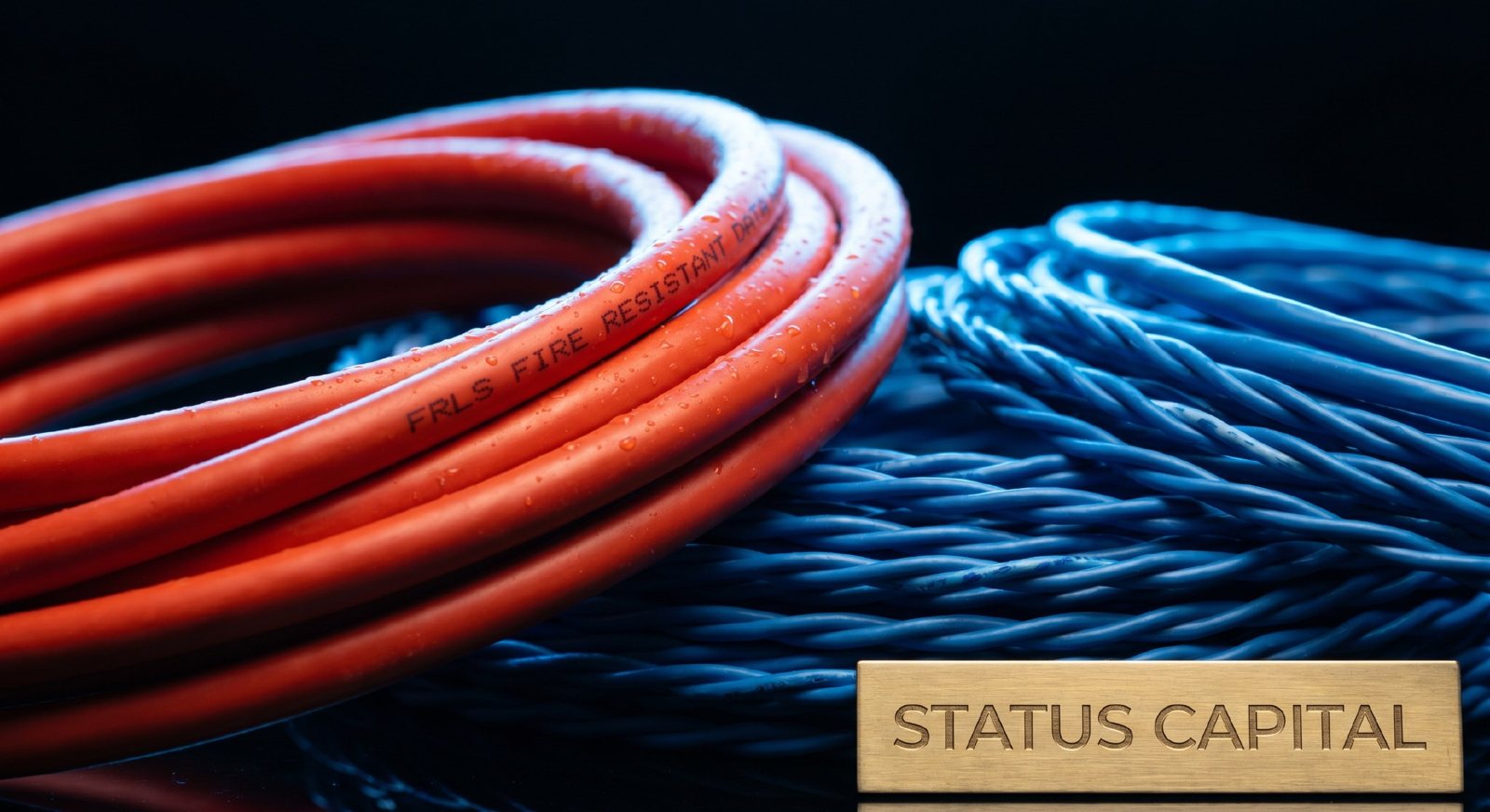

Пожаробезопасные кабели: марки и применение
Выбор марки кабеля по пожарным характеристикам - не опция, а требование. Классификацию и индексы кабельных изделий устанавливает ГОСТ 31565-2012; конкретная марка зависит от назначения линии и типа объекта.
нг(А)-LS
Не распространяющий горение при групповой прокладке (категория А), с пониженным дымо- и газовыделением (Low Smoke). Базовое исполнение для большинства слаботочных линий.
нг(А)-FRLS
Дополнительно огнестойкий (Fire Resistant): сохраняет работоспособность линии при воздействии пламени заданное время - для линий, которые должны работать во время пожара.
нг(А)-FRLSLTx / нг(А)-HF
Огнестойкое исполнение с низким дымо- и газовыделением, без галогенов (Low Toxicity / Halogen Free) - для объектов с массовым пребыванием людей и повышенными требованиями.
Линии систем противопожарной защиты
Кабели АПС и СОУЭ подбираются по требованиям к огнестойкости и времени сохранения работоспособности в составе проекта (с учётом СП 484.1311500.2020).
Интеграция со слаботочкой здания
СКС редко строится изолированно. Проектируем и монтируем её как единую инженерную основу, на которой согласованно работают системы безопасности и связи - это снижает стоимость и исключает конфликты систем.
Проектируем СКС как единую инженерную основу здания - на ней согласованно работают все слаботочные системы.
Пожарная сигнализация (АПС)
Прокладка и подключение линий извещателей и приборов с соблюдением требований к огнестойкости кабеля и топологии (в том числе кольцевой) по проекту.
Оповещение и эвакуация (СОУЭ)
Линии оповещателей и управления огнестойким кабелем, рассчитанные на сохранение работоспособности при пожаре в течение нормируемого времени.
Видеонаблюдение (СОТ)
Структурированная разводка под IP-камеры (PoE), организация трасс, питания и портов на коммутаторах; при необходимости - выделенный сегмент сети.
Контроль доступа (СКУД)
Кабельные линии контроллеров, считывателей, замков и датчиков, согласованные с общей топологией СКС и кабеленесущими системами.
Единая инфраструктура
Совместное проектирование трасс, шкафов и маркировки для всех систем, сквозная исполнительная документация - меньше стоимость, нет конфликтов на монтаже.

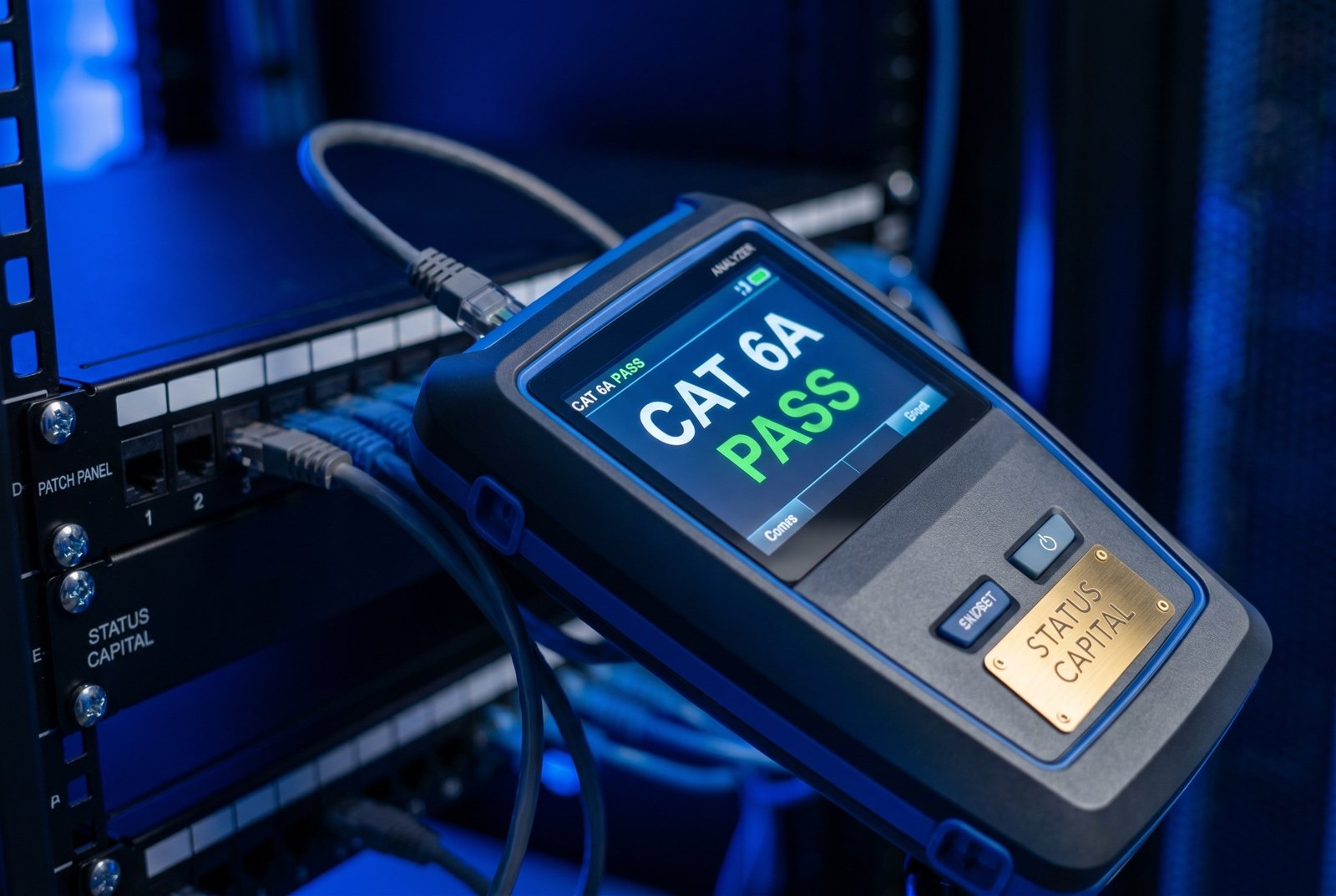

Тестирование и протокол измерений
Приёмо-сдаточные испытания смонтированной СКС выполняются по методам ГОСТ Р 53245-2008. Нормируемые длины: горизонтальный кабель до 90 м, канал (channel) до 100 м. Каждый канал измеряется калиброванным анализатором (например, Fluke DSX) на соответствие категории и получает автоматическое заключение PASS / FAIL.
По каждому каналу - инструментальный протокол с запасами по параметрам и заключением PASS / FAIL.
Вносимые потери (IL)
Затухание сигнала в канале. Превышение норматива - признак избыточной длины, некачественной разделки или дефектного кабеля.
Переходное затухание (NEXT / PS NEXT)
Перекрёстные наводки между парами на ближнем конце. Ключевой параметр для высоких категорий, чувствителен к качеству разделки.
Возвратные потери (RL)
Отражения сигнала из-за рассогласования импеданса: передавленный кабель, превышение радиуса изгиба, дефекты коннекторов.
ACR-F (ELFEXT) и задержки
Соотношение сигнал / наводка на дальнем конце, задержка распространения и расхождение задержек между парами - параметры устойчивости на высоких скоростях.
Длина и схема разводки (wire map)
Проверка длины и корректности раскладки пар; для оптики - измерение вносимых потерь и, при необходимости, рефлектометрия (OTDR).
Итоговый протокол и паспорт
Сводный отчёт с результатами измерений, заключением PASS / FAIL и привязкой к маркировке портов - основа гарантии и дальнейшего обслуживания.
Работаем по действующим стандартам
ГОСТ Р 53246-2025
СКС. Общие технические требования Действующий базовый стандарт проектирования СКС (с 01.02.2026, взамен ред. 2008): подсистемы, длины, категории каналов.
ГОСТ Р 53245-2008
СКС. Монтаж основных узлов системы. Методы испытания Действующий стандарт монтажа и приёмо-сдаточных испытаний: постоянная линия и канал, методы измерений.
ISO/IEC 11801
Generic cabling for customer premises Международный стандарт универсальной кабельной инфраструктуры: классы каналов и категории.
ГОСТ 31565-2012
Кабельные изделия. Требования пожарной безопасности Классификация и индексы пожарной безопасности кабеля: нг(А)-LS, нг(А)-FRLS, FRLSLTx и др.
СП 484.1311500.2020
Системы пожарной сигнализации и автоматизация СПЗ. Нормы проектирования Требования к линиям АПС и СОУЭ при интеграции со слаботочными системами.
Объекты любого масштаба
Офисы и бизнес-центры
Новые сети и реорганизация существующих, СКС под высокую плотность рабочих мест и резервирование магистралей.
Производство, склады, логистика
Промышленная разводка, защищённые кабеленесущие системы, оптические магистрали между корпусами и зонами.
Жилые и общественные здания
Слаботочка новостроек и реконструируемых объектов в комплексе с АПС, СОУЭ, СОТ и СКУД.
Социальная инфраструктура
Объекты с повышенными требованиями к пожарной безопасности кабельных линий и непрерывности работы систем безопасности.
Преимущества и гарантии
Один подрядчик на весь цикл
Проект, монтаж, тестирование и документация - в одной зоне ответственности ООО «Статус Капитал», без перекладывания вины между подрядчиками.
Объективное подтверждение качества
Сертификация каждого канала с протоколом измерений - не на словах, а инструментально, по методам ГОСТ Р 53245 и ISO/IEC 11801.
Смежная инженерная компетенция
В группе компаний работает испытательная лаборатория (аттестат RU.АСК.ИЛ.1209, СДС АСК) - испытания и обследования строительных конструкций.
Чистая исполнительная документация
Кабельный журнал, схемы, маркировка и протоколы - объект передаётся готовым к эксплуатации и аудиту, с понятной логикой обслуживания.
Гарантия на работы
Гарантийные обязательства на смонтированную систему; срок и условия фиксируются в договоре по результатам приёмо-сдаточных испытаний.
Частые вопросы по СКС
Чем СКС отличается от обычной локальной сети?
СКС - это стандартизованная, независимая от приложений кабельная инфраструктура с фиксированной иерархией подсистем по ГОСТ Р 53246-2025 и ISO/IEC 11801. На одной такой системе одновременно работают ЛВС, телефония, видеонаблюдение и СКУД, а каждый канал паспортизирован и сертифицирован.
Какую категорию выбрать - Cat6, Cat6A или Cat7?
Категория определяется требуемой скоростью и перспективой развития: Cat5e - до 1 Гбит/с, Cat6 - до 10 Гбит/с на коротких каналах, Cat6A - стабильно 10 Гбит/с на полной длине, Cat7 - под повышенные требования к помехозащищённости. Подбираем под ваше ТЗ и горизонт планирования.
Зачем нужна сертификация каналов и что входит в протокол?
Сертификация - инструментальное подтверждение, что каждый канал держит заявленную категорию. Измерения выполняются анализатором (например, Fluke DSX): вносимые потери (IL), переходное затухание (NEXT), возвратные потери (RL), ACR-F, длина и схема разводки. В протоколе - результаты по каждому каналу с заключением PASS / FAIL.
Какой кабель используется для пожарной безопасности?
Марка выбирается по ГОСТ 31565-2012 в зависимости от назначения линии: нг(А)-LS - не распространяющий горение с пониженным дымовыделением; нг(А)-FRLS - дополнительно огнестойкий; нг(А)-FRLSLTx / HF - огнестойкий, без галогенов. Для линий АПС и СОУЭ учитываем требования к сохранению работоспособности при пожаре.
Можно ли интегрировать СКС с АПС, видеонаблюдением и СКУД?
Да. Мы проектируем и монтируем СКС как единую инженерную основу здания вместе с пожарной сигнализацией, СОУЭ, видеонаблюдением (СОТ) и СКУД. Совместное проектирование трасс, шкафов и маркировки снижает стоимость и исключает конфликты систем на монтаже.
Ремонтируете ли СКС на работающем объекте, без остановки?
Да. Ремонт и обслуживание действующих систем - отдельное направление. Работаем на объекте в эксплуатации по согласованному графику: локализуем и устраняем неисправности, меняем дефектные участки, приводим в порядок кроссовые, минимизируя влияние на работу сети и бизнеса.
Делаете ли вы аудит и модернизацию существующей сети?
Да. Проводим инструментальную диагностику существующей СКС, локализуем неисправности, заменяем дефектные участки, наводим порядок в кроссовых, повышаем категорию и пропускную способность - с выдачей обновлённой документации.
Кто выполняет работы и причём здесь лаборатория ИЛ-1209?
Проектирование и монтаж СКС выполняет ООО «Статус Капитал». Испытательная лаборатория с аттестатом RU.АСК.ИЛ.1209 (СДС АСК) - это отдельное направление группы по лабораторным испытаниям и обследованиям строительных конструкций. К монтажу СКС её аккредитация не относится.
Что мы получаем по итогам сдачи объекта?
Готовую к эксплуатации систему и полный комплект документов: исполнительные схемы, кабельный журнал, маркировку портов и шкафов, протоколы измерений каналов с заключением и гарантийные обязательства по договору.
От чего зависит стоимость монтажа СКС?
Стоимость определяется объёмом работ: число портов и рабочих мест, категория (Cat5e / Cat6 / Cat6A), метраж и сложность кабельных трасс, тип кабеля (в том числе огнестойкий FRLS), наличие оптической магистрали, объём сертификации каналов и сроки. Точную смету готовим по вашему техническому заданию - индивидуальный расчёт без обязательств.
Витая пара или оптика - что выбрать для СКС?
Горизонтальную подсистему до рабочих мест обычно строят витой парой Cat6 / Cat6A (горизонтальный кабель до 90 м, канал до 100 м). Магистраль между этажами и зданиями - оптикой (OS2 одномод или OM3 / OM4 многомод) для высокой пропускной способности и запаса на развитие. Подбираем под нагрузку и перспективу роста.
Запуск проекта за 3 шага
Прозрачный процесс без сюрпризов - от заявки до старта работ быстро и понятно.
Заявка
Оставьте заявку или позвоните. Опишите объект и задачу - перезвоним, зададим уточняющие вопросы и сориентируем по срокам.
Выезд и ТЗ
Инженер выезжает на объект, выполняет обмеры и обследование, согласуем категорию, состав работ и требования - формируем техническое задание.
Смета, договор, монтаж
Готовим индивидуальную смету и коммерческое предложение, заключаем договор и приступаем к работам с фиксированными сроками и гарантией.
Рассчитаем СКС под ваш объект
Опишите задачу - подберём категорию, кабель и состав работ, подготовим коммерческое предложение. Выезд на объект в Москве и Московской области. Индивидуальный расчёт без обязательств.
