Что такое монорельс и зачем его испытывать?

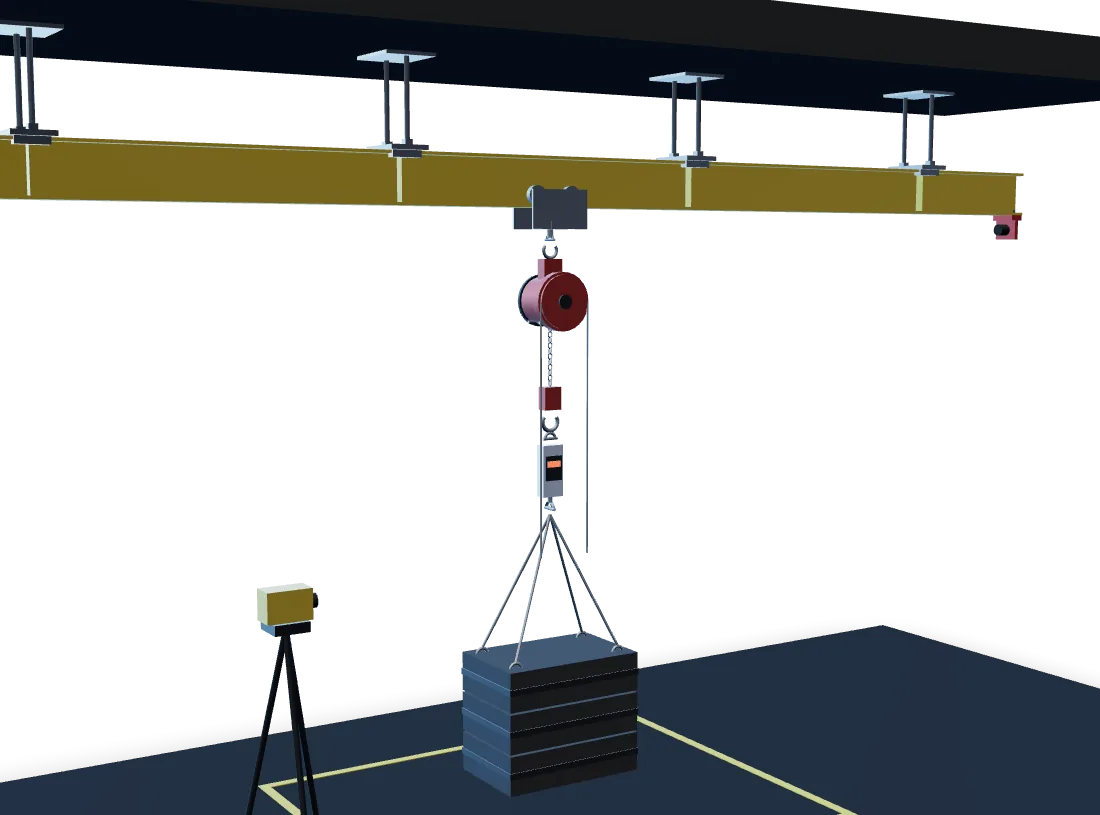

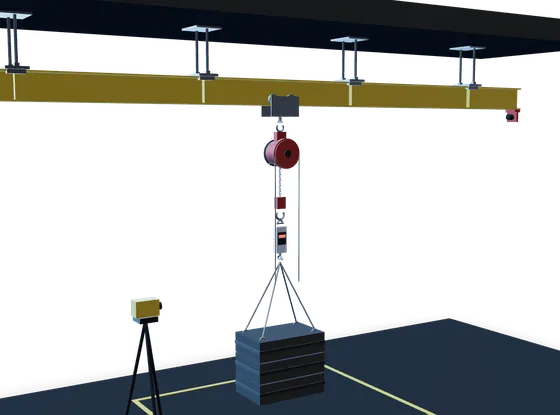

Монорельс — двутавровая балка (10–36М) или специальная направляющая, закреплённая к перекрытию, парапету или консолям. По ней движется каретка тали, страховочной системы альпиниста или подвес люльки. Испытание подтверждает прочность балки и кронштейнов, надёжность креплений к перекрытию, безопасность стыков секций и исправность концевых упоров. Грузоподъёмные монорельсы — подъёмные сооружения по ФЗ-116: без актуального протокола их эксплуатация запрещена, а анкерные пути без испытаний не допускают альпинистов к работе.
По каким нормативам испытываются монорельсы?
Для монорельсов с электроталями и рельсовых путей подвесных ПС — ФНП «Правила безопасности ОПО, на которых используются подъёмные сооружения» (приказ Ростехнадзора № 461 от 26.11.2020, действуют до 01.09.2032) и методика РД 10-525-03. Для анкерных монорельсов промальпа — ГОСТ EN 795-2019 (жёсткая анкерная линия — тип D), Правила по охране труда при работе на высоте (приказ № 782н, действуют до 01.09.2031) и ГОСТ Р ЕН 365-2010 (периодичность проверок). Прогибы балки оцениваем по СП 20.13330.2016 (табл. Д.1). В протоколе всегда указаны конкретные пункты применённых нормативов в действующих редакциях.
Какая нагрузка применяется при испытании?

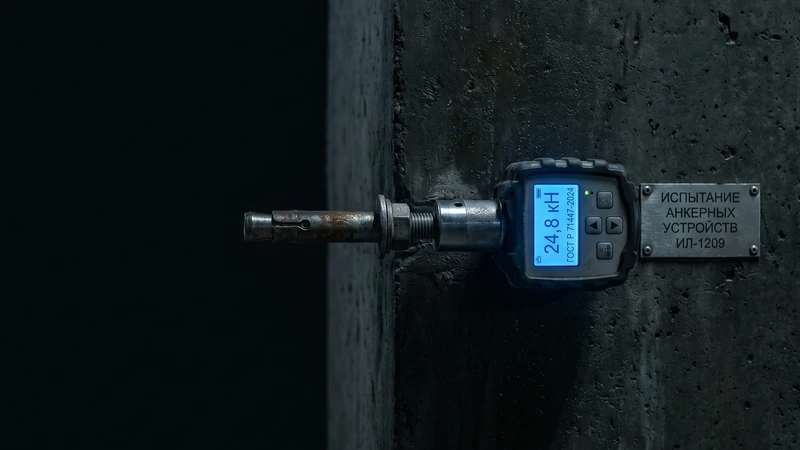

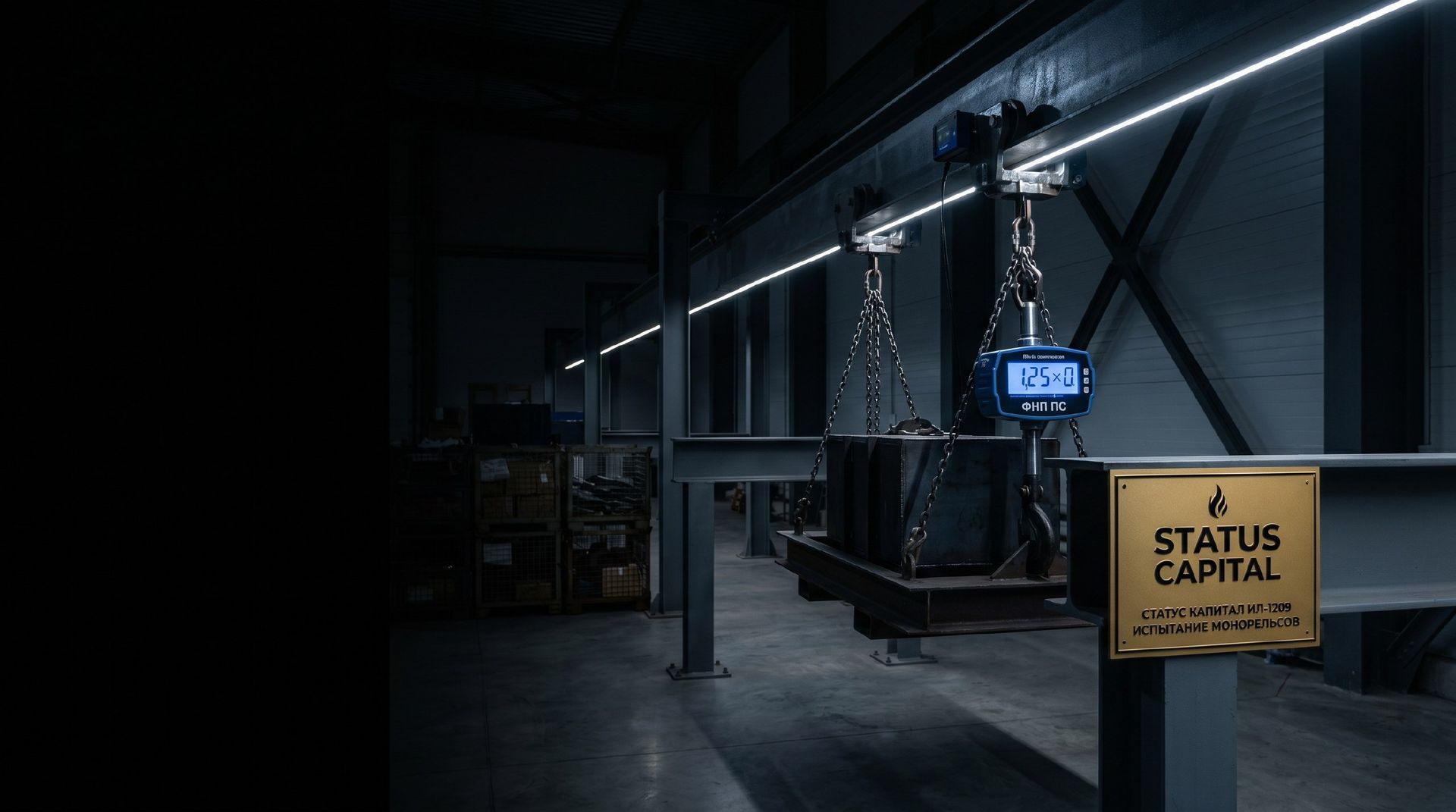

Зависит от типа монорельса. Грузовые монорельсы с талью: статическое испытание — 125% от номинальной грузоподъёмности с выдержкой не менее 10 минут (ФНП п. 171, РД 10-525-03), динамическое — 110% с перемещением груза по всей длине пути (ФНП п. 179). Люльки и их подвесные пути — статика 150% по ГОСТ 27372-87. Анкерные пути для страховки альпинистов: тяговая проверка каждой точки крепления по методике изготовителя (как правило, 5 кН); сертификационная прочность анкерной линии типа D — 12 кН. Контрольные точки — середины пролётов (максимальный прогиб) и зоны кронштейнов (максимальные усилия на крепёж).
Как часто нужно испытывать монорельс?
Для подъёмных сооружений под ФНП № 461: частичное техническое освидетельствование (осмотр без испытаний) — не реже 1 раза в 12 месяцев, полное (со статикой и динамикой) — не реже 1 раза в 3 года (п. 165). Тали и кран-балки, выведенные из-под ФНП, проверяются по руководству изготовителя — обычно ежегодно. Анкерные пути промальпа — периодическая проверка компетентным лицом не реже 1 раза в 12 месяцев (ГОСТ Р ЕН 365-2010, п. 4.4). После монтажа — обязательные приёмочные испытания до ввода. Внеочередные — после ремонта, реконструкции, замены тали или каретки, а также при подозрении на повреждение (удар, перегруз, пожар). Медицинские потолочные подъёмники — по паспорту изготовителя.
Нужно ли регистрировать монорельс в Ростехнадзоре?
С 1 сентября 2024 года (приказ Ростехнадзора № 16 от 22.01.2024) требования ФНП не распространяются на краны мостового типа и консольные краны грузоподъёмностью до 10 т, управляемые с пола, — а ручные тали были вне ФНП изначально. Такие монорельсы не подлежат учёту в Ростехнадзоре, но техническое освидетельствование и испытания по руководству изготовителя остаются обязательными — за их отсутствие отвечает владелец. Электротали свыше 10 т и пути на опасных производственных объектах — под полным действием ФНП. Пришлите паспорт монорельса или фото шильды — подскажем точно по вашему случаю.
Испытываете монорельсы на кровлях и фасадах?

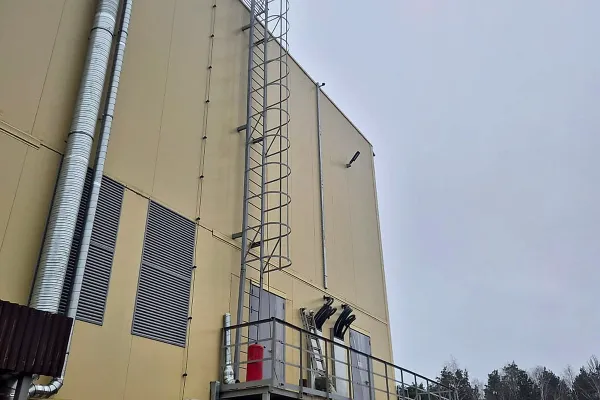

Да. Анкерные монорельсы на кровлях, парапетные и консольные пути фасадных люлек, направляющие систем обслуживания фасадов (СОФ/BMU) — наш основной профиль наряду с цеховыми путями. Работаем на любой высоте: у инженеров — допуски к работам на высоте, страховочные системы и поверенное оборудование, которое поднимается на кровлю без крана. Высотные ЖК, БЦ, гостиницы — типовые объекты лаборатории с 2013 года.
Проверяете ли каретки и подвижные элементы?
Да, это обязательная часть методики. Проверяем плавность хода каретки по всей длине пути, отсутствие заеданий на стыках и поворотах, работу стопорных механизмов и концевых упоров, состояние роликов и крюковой подвески тали. Для анкерных путей дополнительно — свободный проход каретки через промежуточные кронштейны: если каретка «спотыкается», альпинист в момент рывка может остаться без страховки именно там.
Что делать, если монорельс не прошёл испытание?
Эксплуатация запрещается до устранения дефектов. Выдаём дефектную ведомость с конкретикой: какой узел, какой дефект, как устранять (затяжка с контролем момента, замена анкеров, переварка шва, замена секции). После ремонта проводим повторное испытание — только дефектных узлов, а не всего пути, это существенно дешевле. Протокол с положительным заключением выдаём после повторного теста. Типичные дефекты: ослабшие болты кронштейнов после вибрации, коррозия закладных, износ ездовой полки двутавра.
Принимают ли ваши протоколы Ростехнадзор и инспекции?
Да. Мы — испытательная лаборатория ИЛ-1209. Протоколы принимают Ростехнадзор, Государственная инспекция труда, МЧС, технадзор заказчика и суды; протоколы подходят для получения ЗОС. В каждом протоколе — ссылки на конкретные пункты нормативов, данные поверенного оборудования и фотофиксация: инспектору не к чему придраться.
Сколько времени занимает испытание?
Один монорельс длиной до 50 м — 2–4 часа на объекте. Длинные анкерные пути (100–200 м) или несколько путей в цехе — до 1 рабочего дня. Протокол с печатью ИЛ-1209 готовим за 5 рабочих дней; при предписании с коротким сроком — выезд в день обращения по Москве и ближнему МО, протокол за 2–3 дня. Работаем без остановки производства: согласуем окна, испытываем участками.
Какие документы я получу после испытаний?
Полный пакет: протокол статических и динамических испытаний с замерами по каждой контрольной точке, акт технического освидетельствования, запись в паспорт монорельса (или помощь в восстановлении паспорта, если он утерян), дефектную ведомость с рекомендациями (при наличии замечаний), фотоотчёт процесса, шильду-бирку с датой и номером протокола на сам монорельс. Пакет предъявляется Ростехнадзору и ГИТ без доработок.
Сколько стоит испытание монорельса?
Стоимость считается индивидуально под ваше ТЗ — зависит от количества путей, длины, типа (цеховой с талью, анкерный, путь люльки), высоты и удалённости объекта. Скидки при нескольких путях на одном объекте. Пришлите фото монорельса, длину и адрес — пришлём КП в течение 15 минут. В цену входит всё: выезд, испытательные грузы или гидросистема, протокол, шильды, акт. Без скрытых платежей.
