Тетивы, ступени, балки крепления к стене, дуги ограждения и площадка выхода на кровлю: какие размеры задает стандарт, какую нагрузку получает каждый узел и что из этого попадает в протокол. Ниже модель по узлам, схема испытания и сравнение П1-1 с П1-2.
Для организаций. Договор, счет и акт от ООО «СТАТУС КАПИТАЛ». Как проходит выезд: испытание вертикальных лестниц.
Модель по габаритам ГОСТ Р 53254-2009, не чертеж конкретного объекта
Прокручивайте: камера переходит от узла к узлу, красная стрелка показывает, куда и как прикладывается нагрузка. Размеры из таблиц Б.1, Б.2 и В.2 стандарта, нагрузки из раздела 6.
Модели П1-1 и П1-2 по габаритам ГОСТ Р 53254-2009, не чертежи конкретных объектов. Модель можно повернуть мышью.
Две параллельные вертикальные тетивы, жестко соединенные ступенями: так стандарт определяет вертикальную лестницу. Ширина лестницы П1-1 не менее 600 мм, П1-2 не менее 800 мм. При осмотре смотрим сварные швы, прямолинейность и коррозию у земли.
Шаг ступеней не более 350 мм, от земли до нижней ступени не более 1,5 м. Нагрузка 1,8 кН (180 кгс) вертикально вниз на середину ступени, испытывается каждая пятая ступень, выдержка 2 минуты.
Балка, или кронштейн, держит лестницу на стене. Расстояние между балками не более 3,5 м, от стены до лестницы не менее 300 мм. Нагрузку считаем для конкретной лестницы и прикладываем вертикально вниз в месте крепления балки к лестнице, балки одного уровня нагружаем попарно.
Трещины в заделке балок в стене и разрывы металла стандарт не допускает. До нагрузки качаем каждую балку рукой: если анкер вышел из кладки, нагрузку на эту балку не даем, в протоколе пишем почему.
Длина площадки не менее 0,8 м, высота ее ограждения не менее 1 м. Настил проверяют распределенной нагрузкой по расчету, ограждение площадки горизонтальной нагрузкой 0,54 кН (54 кгс).
Лестница высотой более 6 м по таблице 1 стандарта с ограждением. Ограждение начинается не выше 2,5 м от земли, дуги радиусом не более 400 мм связаны продольными полосами.
Горизонтально 0,54 кН (54 кгс) в точках не дальше 1,5 м друг от друга по всей высоте, выдержка 2 минуты. После снятия смотрим крепление дуг к тетивам и полос к дугам.
Первые пять узлов на модели П1-1 высотой до площадки 5,4 м, ограждение на модели П1-2 высотой до площадки 9 м. Модель можно повернуть мышью.
Как нагружаем каждый узел по ГОСТ Р 53254‑2009. Нагрузку создает устройство внизу, человек под лестницей не стоит (п. 6.2.4). Величину прогиба под нагрузкой стандарт не нормирует: решает остаточная деформация после снятия нагрузки.
Прогиб на схеме показан с увеличением, время выдержки ускорено.
Нагрузка1,8 кН (180 кгс)
Нагрузкапо расчету
Нагрузка0,54 кН (54 кгс)
Нагрузкапо расчету
В ГОСТ Р 53254‑2009 обе лестницы типа П1, вертикальные. П2 в стандарте это маршевая лестница, у нее своя страница. Двигайте ползунок высоты: подскажем, какое исполнение нужно зданию.

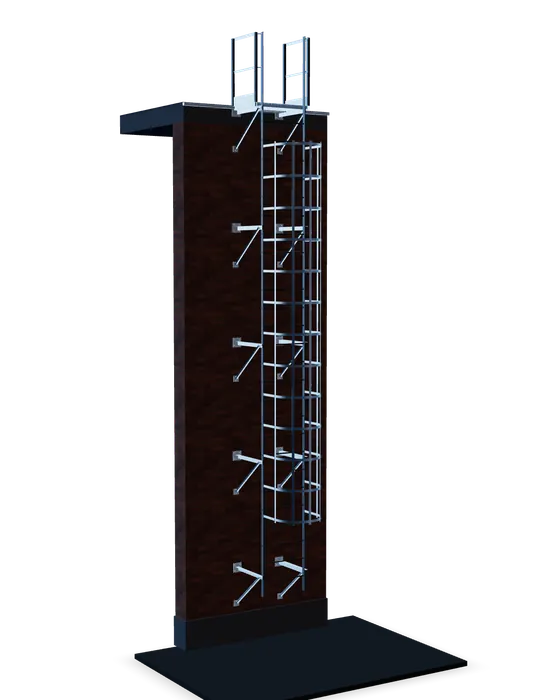

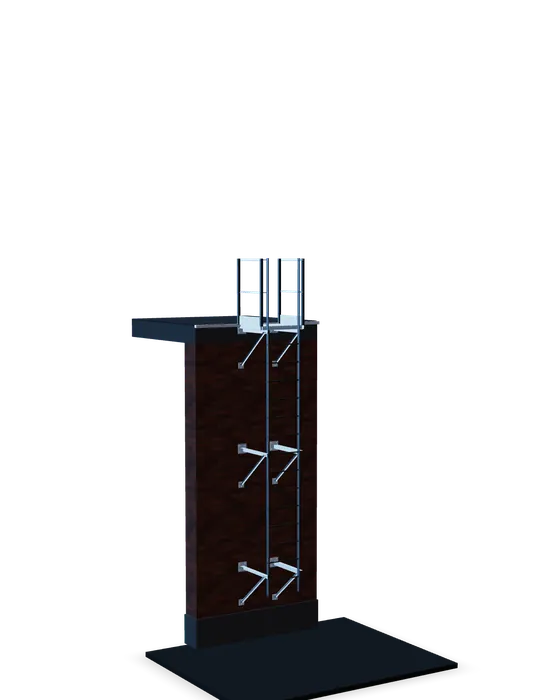

Модели по габаритам ГОСТ Р 53254-2009 в одном масштабе, не чертежи конкретных объектов. Линия 6 м: граница между П1-1 и П1-2.
Нужна П1-2 с ограждением. Для высоты более 6 м таблица 1 стандарта предусматривает вертикальную лестницу с ограждением.
| Что | П1-1 | П1-2 |
|---|---|---|
| Высота подъематабл. 1 | до 6 м | более 6 м |
| Ширина лестницытабл. Б.1 | не менее 600 мм | не менее 800 мм |
| Шаг ступенейтабл. Б.1 | не более 350 мм | не более 350 мм |
| От земли до нижней ступенитабл. Б.1 | не более 1,5 м | не более 1,5 м |
| Между балками креплениятабл. Б.1 | не более 3,5 м | не более 3,5 м |
| От стены до лестницытабл. Б.1 | не менее 300 мм | не менее 300 мм |
| Ограждениетабл. Б.1, Б.2 | нет | дуги радиусом не более 400 мм и продольные полосы, начало не выше 2,5 м от земли |
| Ступени под нагрузкойп. 6.2.9 | 1,8 кН на каждую пятую ступень | 1,8 кН на каждую пятую ступень |
| Ограждение под нагрузкойп. 6.2.13 | строка «не применимо» | 0,54 кН в точках не дальше 1,5 м по высоте |
Разделы по порядку, как в протоколе по вертикальной лестнице П1-1: 10 листов на одну лестницу. Форма протокола в приложении Е ГОСТ Р 53254‑2009 рекомендуемая, наш состав шире.
Вид модели: ступени. Вид 3D-модели лестницы П1-1: ступени из круглой стали, сварные швы у тетивы
Вид модели: балка. Вид 3D-модели лестницы П1-1: балка крепления уголком с подкосом и пластинами на анкерах

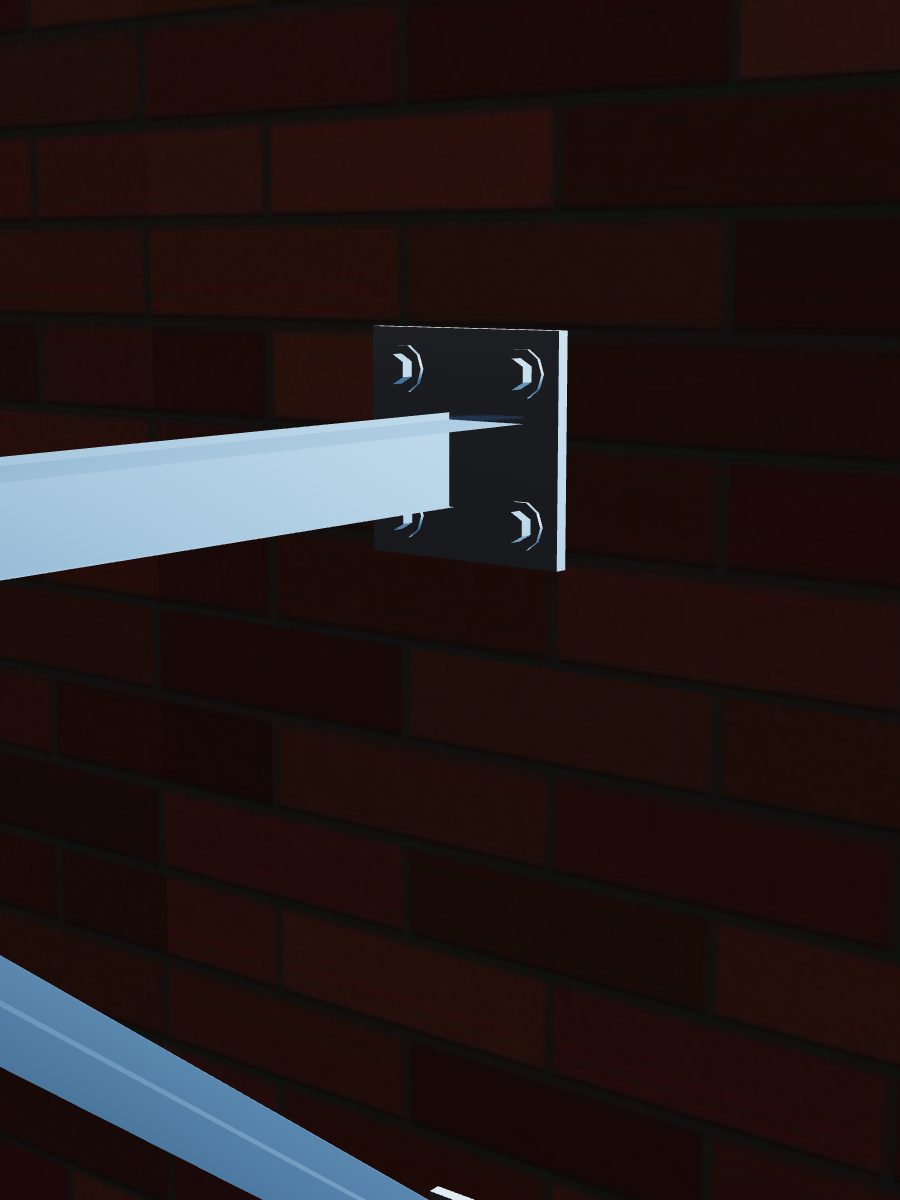

Вид модели: заделка. Вид 3D-модели: пластина балки на кирпичной стене, четыре анкера
Схема из протокола П1-1. Схема испытания вертикальной пожарной лестницы П1-1 из протокола: нагрузка 1,8 кН (180 кгс) на ступень через опорную пластину, балки крепления к стене, точка контроля остаточной деформации
Вид модели: ограждение. Вид 3D-модели лестницы П1-2: дуги ограждения и продольные полосы
Вид модели: площадка. Вид 3D-модели: площадка выхода на кровлю с настилом и ограждением
Схема испытания из раздела «Методика». Рисунок 1 из протокола по вертикальной лестнице П1-1 длиной 3,41 м, сентябрь 2026 года: нагрузка 1,8 кН (180 кгс) на середину ступени, балки крепления нагружаются расчетной нагрузкой, выдержка и осмотр после снятия. Открывается крупно по нажатию.
По краям виды 3D-модели по габаритам ГОСТ Р 53254‑2009, это не листы протокола. Полный образец протокола пришлем вместе с коммерческим предложением.
Подойдет и для нашего протокола, и для протокола прошлого исполнителя. Проверяющий смотрит те же места.
Протокол говорит, что в конкретный день конкретная лестница выдержала нагрузку и в каком состоянии были швы, анкеры и покрытие. Он не продлевает жизнь лестнице: между испытаниями ГОСТ Р 53254‑2009 требует раз в год обследовать целостность конструкции с актом, а после ремонта испытать лестницу снова.
Поэтому в рекомендациях пишем то, что увидели и что пока не мешает допуску: где начала облезать краска, где под ней ржавчина. К следующему испытанию это либо исправлено, либо стало замечанием.
Испытательная лаборатория ООО «СТАТУС КАПИТАЛ», аттестат аккредитации № RU.ИЛЦ.4.В.2.1571.26 (СДС АСК). В области аккредитации: «Лестницы пожарные наружные стационарные. Ограждения кровли», метод ГОСТ Р 53254‑2009.
Пришлите протокол прошлого исполнителя на statuscapital.spb@gmail.com, скажем, чего в нем не хватает.
Это типы из таблицы 1 ГОСТ Р 53254‑2009. П1 вертикальная лестница: две параллельные тетивы, жестко соединенные ступенями. П2 маршевая: марши и площадки. По пункту 4.4 стандарта для подъема на высоту от 10 до 20 м применяют лестницы П1, выше 20 м маршевые П2. Маршевым лестницам посвящена отдельная страница.
По таблице 1 ГОСТ Р 53254‑2009 лестница без ограждения, тип П1-1, предусмотрена для высоты до 6 м, для большей высоты тип П1-2 с ограждением. По таблице Б.1 ограждение начинается не выше 2,5 м от земли, по таблице Б.2 дуги имеют радиус не более 400 мм. Если лестница выше 6 м стоит без ограждения, нагрузку она выдержать может, но в сопоставлении с требованиями будет запись о несоответствии типа.
Ступень: 1,8 кН (180 кгс) вертикально вниз на середину, испытывается каждая пятая ступень. Ограждение: 0,54 кН (54 кгс) горизонтально в точках не дальше 1,5 м друг от друга по высоте. Балки крепления: нагрузка по расчету для конкретной лестницы, вертикально в месте крепления балки к лестнице, попарно. Площадка: распределенная нагрузка по расчету. Везде выдержка 2 минуты, после снятия нагрузки не должно быть остаточной деформации и нарушения целостности (ГОСТ Р 53254‑2009, пункты 5.8-5.12 и 6.2.9-6.2.13).
Да. По пункту 6.1.4 ГОСТ Р 53254‑2009 не реже одного раза в год проводится обследование целостности конструкции с составлением акта. Если обследование нашло нарушения, после ремонта лестницу снова испытывают на прочность. Сами испытания не реже одного раза в 5 лет, это же требование в подпункте «б» пункта 17 Правил противопожарного режима: с протоколом и записью в журнале эксплуатации систем противопожарной защиты.
Лестницу за годы эксплуатации удлиняют после ремонта парапета, меняют балки, срезают нижние ступени. Протокол описывает то, что стоит на стене в день испытания. Если обмер расходится с проектом, это видно в протоколе.
Да, если свидетельство действовало на дату испытания. Пункт 6.1.4 ГОСТ Р 53254‑2009 требует поверенный измерительный инструмент, значит свидетельство должно действовать в день испытания. В протоколе номер свидетельства и срок его действия стоят в разделе «Средства измерений», копия в приложении.
Форма протокола в приложении Е ГОСТ Р 53254‑2009 рекомендуемая, решение принимает проверяющий. Мы можем сказать, каких разделов не хватает по сравнению с нашим составом. Если срок 5 лет по пункту 17 Правил противопожарного режима вышел или лестницу ремонтировали, нужны новые испытания независимо от формы старого документа.
Испытатель, который проводил работу, и руководитель лаборатории, который его утверждает. Представитель заказчика может расписаться в том, что присутствовал на испытании. К протоколу прикладываются копия аттестата аккредитации с областью и свидетельство о поверке.
Напишите, сколько вертикальных лестниц и где они стоят. Старый протокол можно приложить к письму: по нему видно тип и длину, и мы сразу скажем, чего в нем не хватало.
