ГОСТ 31937‑2024, ГОСТ 18105‑2018

Обследование железобетонных конструкций и прочность бетона

Обследование железобетонных конструкций по ГОСТ 31937‑2024: прочность бетона неразрушающими методами, защитный слой и арматура, трещины и дефекты. Итог - заключение с категорией технического состояния.

Рассчитать по моему объектуКак определяют прочность

Бетон и железобетонные конструкции в области аккредитации лаборатории, аттестат RU.ИЛЦ.4.В.2.1571.26. Договор, счет и акт от ООО «СТАТУС КАПИТАЛ».

6механических методов прочности по ГОСТ 22690‑2015
4категории состояния по ГОСТ 31937‑2024
6видов конструкций

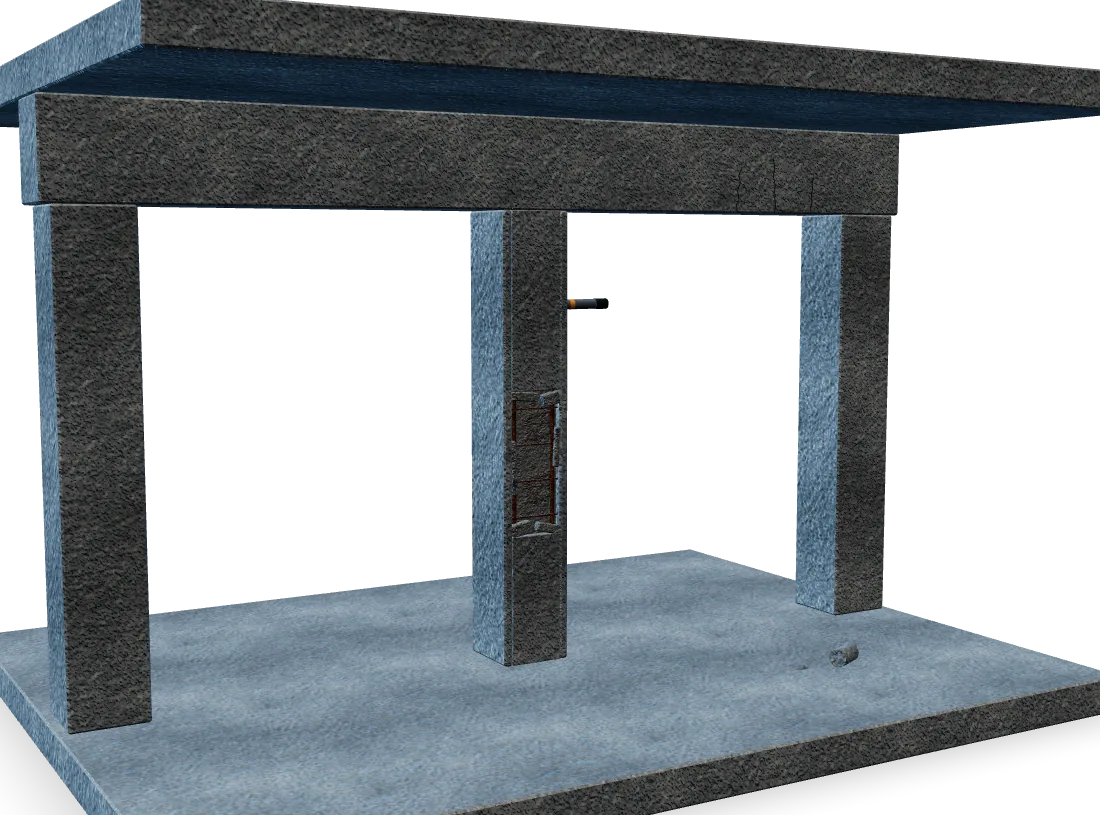

3D-модель условного железобетонного каркаса: три колонны, ригель и плита перекрытия, на средней колонне скол защитного слоя с продольной арматурой и хомутами, на боковой грани размеченный участок испытаний и склерометр, трещины в ригеле, место отбора керна в плите пола
Защитный слойи положение арматуры
ГОСТ 22690-2015прочность неразрушающими методами

Модель условная: колонны, ригель и плита, не конкретный объект.

Коротко

Как определяют прочность бетона при обследовании?

Прочность бетона определяют неразрушающими методами по ГОСТ 22690‑2015 и ГОСТ 17624‑2021, при необходимости методом отрыва со скалыванием. Для достоверного результата строится градуировочная зависимость для конкретного бетона. Параллельно фиксируются трещины, их ширина раскрытия и развитие, оценивается состояние арматуры. Итог: категория технического состояния и техническое заключение по ГОСТ 31937‑2024.

На конструкциях

Что проверяем на колонне, ригеле и плите

Прокручивайте: камера переходит от скола к участку испытаний, трещинам и плитам. Модель условная, не конкретный объект.

Модель условная: колонны, ригель и плита, не конкретный объект. Модель можно повернуть мышью.

01

Защитный слой и арматура

Сколы защитного слоя, оголение и коррозия арматуры, хомуты. Толщину защитного слоя и положение арматуры определяют неразрушающим методом и проверяют на контрольных вскрытиях.

02

Участок испытаний прочности

Точки на размеченном участке, по ним прибор неразрушающего контроля по ГОСТ 22690‑2015. Результат пересчитывают по градуировочной зависимости.

03

Трещины в растянутой зоне

Трещины у опор и в нижней растянутой зоне ригелей и балок: ширина раскрытия, длина, развитие, место на плане.

04

Керны для градуировки

Если нужна градуировка по кернам, место отбора согласуют с заказчиком, керн испытывают в лаборатории.

05

Плиты перекрытия

Прогибы, трещины, следы протечек, опирание сборных плит и швы между ними.

Прочность бетона

Метод, градуировка, оценка: откуда берется фактический класс

Косвенный метод сам по себе дает только показание прибора. Прочностью оно становится после градуировки на этом же бетоне, а классом после оценки по ГОСТ 18105‑2018.

  1. Косвенный методотскок, импульс, ультразвук
  2. Градуировкаотрыв со скалыванием, керны
  3. Прочностьпо участкам и конструкциям
  4. Класс бетонаоценка по ГОСТ 18105-2018
  • Упругий отскок, ударный импульсГОСТ 22690‑2015. Косвенные механические методы: быстро, по многим участкам, нужна градуировка.
  • Отрыв со скалыванием, скалывание ребраГОСТ 22690‑2015. Прямые методы на объекте: по ним строят градуировочную зависимость для косвенных.
  • Ультразвуковой методГОСТ 17624‑2021. Прочность по скорости ультразвука с градуировочной зависимостью, массовый контроль по площади.
  • Испытание керновв лаборатории. Керны из конструкции, если нужна градуировка по образцам.
  • Оценка прочностиГОСТ 18105‑2018. Правила контроля и оценки: фактический класс бетона по результатам неразрушающих испытаний.
  • Поверочный расчетСП 63.13330.2018. Несущая способность по фактической прочности и армированию.
Виды конструкций

Шесть видов железобетонных конструкций и что в них проверяем

У каждого вида свои типичные дефекты. Ниже то, с чего начинаем осмотр.

КонструкцияЧто проверяемГде чаще дефекты
КолонныВертикальные несущие элементы каркаса. Каркасные жилые, общественные и производственные здания, паркинги. Прочность бетона, толщина защитного слоя и положение арматуры, трещины, сколы, оголение и коррозия арматуры, отклонения от вертикали.
  • Оголение арматуры у низа
  • Сколы защитного слоя
  • Узлы сопряжения с перекрытием
ПерекрытияСборные и монолитные плиты перекрытий. Жилые дома, офисные и производственные здания. Прогибы, трещины, следы протечек, прочность бетона, защитный слой. У сборных плит отдельно смотрим опирание и швы между плитами.
  • Опорные зоны
  • Швы между плитами
  • Следы протечек
Балки и ригелиГоризонтальные несущие элементы. Каркасные здания, эстакады, паркинги. Трещины в растянутой зоне и у опор, прочность бетона, состояние арматуры, прогибы.
  • Приопорные зоны
  • Нижняя растянутая зона
  • Узлы опирания
Плиты покрытияПлиты покрытий производственных зданий. Производственные здания, склады, котельные. Состояние ребер и полок, увлажнение и коррозия арматуры под протекающей кровлей, прочность бетона.
  • Ребра у опор
  • Зоны протечек
  • Закладные детали
Монолитные стены и пилоныНесущие стены, лифтовые шахты. Монолитные жилые и общественные здания. Прочность бетона по захваткам, сплошность, трещины, защитный слой и положение арматуры.
  • Рабочие швы бетонирования
  • Проемы
  • Нижние участки у основания
Лестничные марши и площадкиСборные и монолитные лестницы. Жилые и общественные здания. Опирание маршей и площадок, трещины, сколы ступеней, прочность бетона.
  • Опорные узлы
  • Сколы ступеней
  • Трещины в площадках
Нормативная база

Нормы, по которым выполняется работа

В документе у каждого вывода указан пункт нормы, по которому он сделан.

  • ГОСТ 31937-2024

    Здания и сооружения. Правила обследования и мониторинга технического состояния

    Порядок обследования и категории технического состояния конструкций.

  • ГОСТ 18105-2018

    Бетоны. Правила контроля и оценки прочности

    Оценка фактического класса бетона, в том числе по результатам неразрушающих испытаний.

  • ГОСТ 22690-2015

    Бетоны. Определение прочности механическими методами неразрушающего контроля

    Основные методы определения прочности на объекте.

  • ГОСТ 17624-2021

    Бетоны. Ультразвуковой метод определения прочности

    Массовый контроль прочности по площади конструкций с градуировочной зависимостью.

  • СП 63.13330.2018

    Бетонные и железобетонные конструкции. Основные положения

    Поверочный расчет по фактической прочности и армированию.

Методика обследования

Шесть этапов: от заявки до заключения

Работаем без выселения жильцов и остановки работы здания, доступ в помещения согласуем заранее.

  1. Заявка и согласование

    Присылаете адрес, тип здания, год постройки и имеющиеся чертежи. Готовим коммерческое предложение. Договор, счет и акт от ООО «СТАТУС КАПИТАЛ».

  2. Анализ документации

    Изучаем чертежи КЖ, документы о качестве бетона и арматуры, акты приемки. Составляем программу обследования.

  3. Визуально-измерительный контроль

    Обход конструкций, фотофиксация трещин, сколов, оголения арматуры, следов протечек.

  4. Прочность бетона

    Неразрушающий контроль по ГОСТ 22690‑2015 и ГОСТ 17624‑2021, градуировка по отрыву со скалыванием, оценка по ГОСТ 18105‑2018.

  5. Армирование

    Толщина защитного слоя и положение арматуры, контрольные вскрытия по согласованию.

  6. Заключение

    Дефектная ведомость, фактическая прочность, категории состояния по ГОСТ 31937‑2024, рекомендации.

Что в заключении

Что входит в заключение

Разделы в том порядке, в каком идут в документе.

  1. ВведениеРеквизиты лаборатории, аттестат RU.ИЛЦ.4.В.2.1571.26, цель обследования.
  2. ОбъектАдрес, год постройки, конструктивная схема, фотографии общих видов.
  3. Анализ документацииКакие чертежи и документы о качестве есть, какие отклонения от проекта найдены.
  4. Прочность бетонаРезультаты по каждой конструкции и сопоставление с проектом.
  5. АрмированиеЗащитный слой и положение арматуры по участкам контроля.
  6. Дефектная ведомостьТрещины, сколы, коррозия арматуры с местом на плане и фотографиями.
  7. Поверочный расчет и категорииПроверка по СП 63.13330.2018, категории состояния по ГОСТ 31937‑2024.
  8. РекомендацииМеры по устранению дефектов и срок повторного обследования.

Если нужна только прочность бетона, лаборатория выпускает протокол испытаний без заключения о техническом состоянии.

Документы лаборатории: аттестат аккредитации и лицензия. Все обследования: раздел «Обследования».

Частые вопросы

Частые вопросы

Зачем обследовать железобетон, если визуально все в порядке?

Фактическая прочность бетона, толщина защитного слоя и состояние арматуры снаружи не видны. Обследование дает эти данные и категорию технического состояния по ГОСТ 31937‑2024.

Какими методами определяют прочность бетона?

Неразрушающими методами по ГОСТ 22690‑2015 (упругий отскок, ударный импульс, отрыв со скалыванием) и ультразвуковым методом по ГОСТ 17624‑2021. Для косвенных методов строят градуировочную зависимость по результатам отрыва со скалыванием или испытаний кернов. Оценка прочности по ГОСТ 18105‑2018.

Как определяют армирование?

Толщину защитного слоя и положение арматуры определяют неразрушающим методом, результаты проверяют на контрольных участках вскрытия, которые согласуем с заказчиком.

Какие категории технического состояния бывают?

По ГОСТ 31937‑2024 четыре категории: нормативное, работоспособное, ограниченно-работоспособное и аварийное.

Сколько занимает обследование?

Зависит от площади и числа конструкций, доступа к ним и объема лабораторных испытаний. Срок называем в коммерческом предложении и фиксируем в договоре.

Что делать, если конструкция в ограниченно-работоспособном или аварийном состоянии?

В заключении указываем дефекты и первоочередные меры: ограничение нагрузок и доступа, временные раскрепления. Об угрозе сообщаем сразу. Проект усиления выполняет проектная организация по результатам обследования.

Можно ли обследовать здание без выселения жильцов?

Да. Работаем в местах общего пользования, подвалах и на кровле, доступ в помещения согласуем заранее.

Можно заказать только определение прочности бетона?

Да. Прочность бетона в конструкциях неразрушающими методами определяет испытательная лаборатория ООО «СТАТУС КАПИТАЛ», результат оформляется протоколом испытаний.
