Испытание стеклянных ограждений
Нагружаем смонтированное ограждение горизонтальной нагрузкой на поручень или на верхнюю кромку стекла. До и после нагружения осматриваем стекло, зажимы и крепление к основанию. Протокол испытательной лаборатории для приемки работ.
Договор, счет, акт и протокол от ООО «СТАТУС КАПИТАЛ». Испытания стеклянных ограждений входят в область аккредитации лаборатории.
Модель по типовым габаритам стеклянного ограждения, не чертеж конкретного объекта
Протокол нужен, чтобы сдать ограждения
Чаще всего протокол нужен на приемке. Стекольщик смонтировал ограждения, генподрядчик или технический заказчик просит подтвердить, что узлы держат нагрузку, на которую рассчитаны. Посмотреть на стекло и сказать «держит» нельзя: у цельностеклянного ограждения вся работа в нижнем профиле и анкерах, у ограждения со стойками в стойках и зажимах.
Протокол испытательной лаборатории закрывает этот вопрос документом: какое ограждение, какой нагрузкой, в каких точках, что было после снятия нагрузки. Он идет в исполнительную документацию вместе с актами на скрытые работы.
Если ограждение уже служит несколько лет и есть сомнения в его состоянии, начинать лучше с обследования: обследование стеклянных ограждений.
Работа на объекте
Нагрузка зависит от того, где стоит ограждение

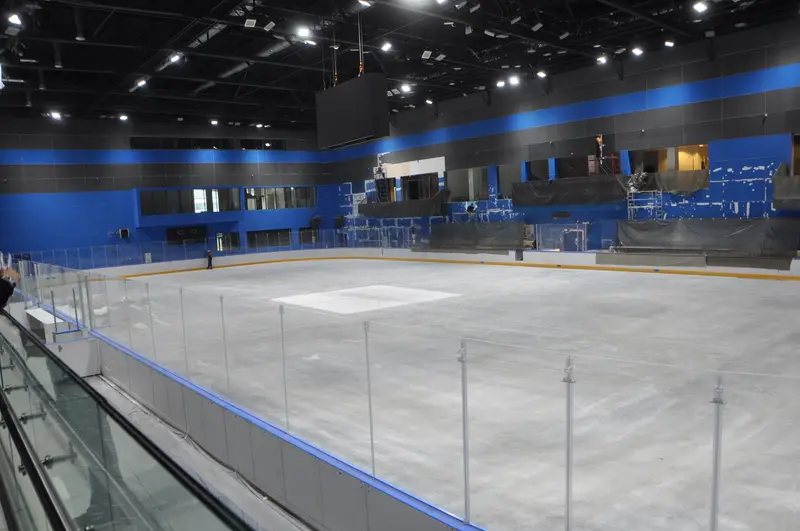

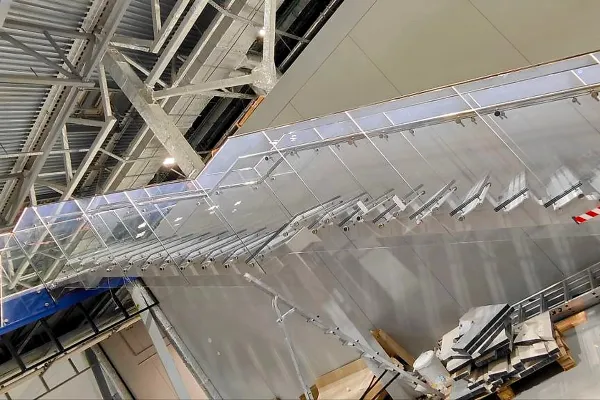

Нормативную горизонтальную нагрузку на поручень задает СП 20.13330.2016, пункт 8.2.6. Больше всего она у трибун и спортивных залов, а на снимках ниже как раз ограждение по бровке трибуны.
| Здание или помещение | Нормативная нагрузка | Перечисление п. 8.2.6 |
|---|---|---|
| Жилые здания, дошкольные учреждения, дома отдыха, санатории, больницы | 0,5 кН/м | а) |
| Трибуны и спортивные залы | 1,5 кН/м | б) |
| Другие здания и помещения | 0,8 кН/м | в), если заданием не установлено иное |
| Обслуживающие площадки, мостики, ограждения крыш для непродолжительного пребывания людей | 0,3 кН/м | г), если заданием не требуется большее |
В протоколе стоят и нормативное значение, и нагрузка, которую приложили, с указанием, откуда взято каждое число. Если в задании на проектирование нагрузка больше нормативной, испытываем по заданию.
Строка г) относится к ограждениям крыш, но стеклянное ограждение на кровле по пожарным нормам испытывают по ГОСТ Р 53254‑2009, другой нагрузкой и другим порядком: испытание ограждений кровли. Трибуны и спортивные площадки целиком: ограждения трибун.
Стекло, оснастка и контроль смещения

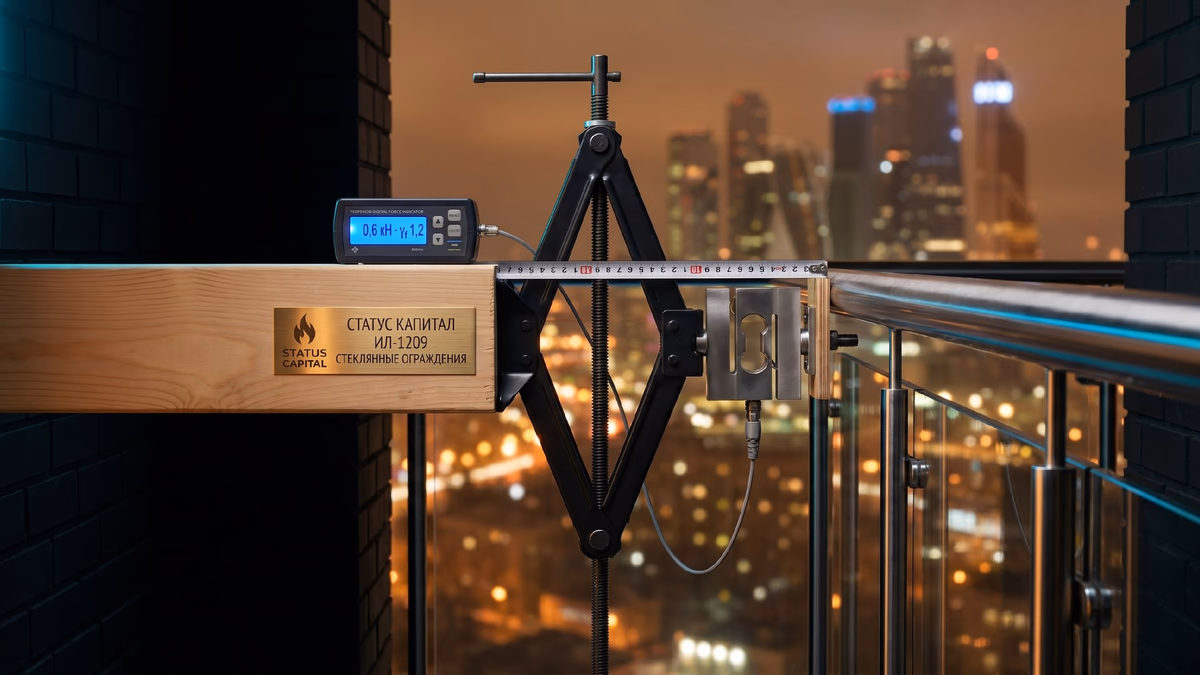

Упор на поручне. Стальной упор и датчик усилия у ограждения атриума. Башня «Федерация», 2017.

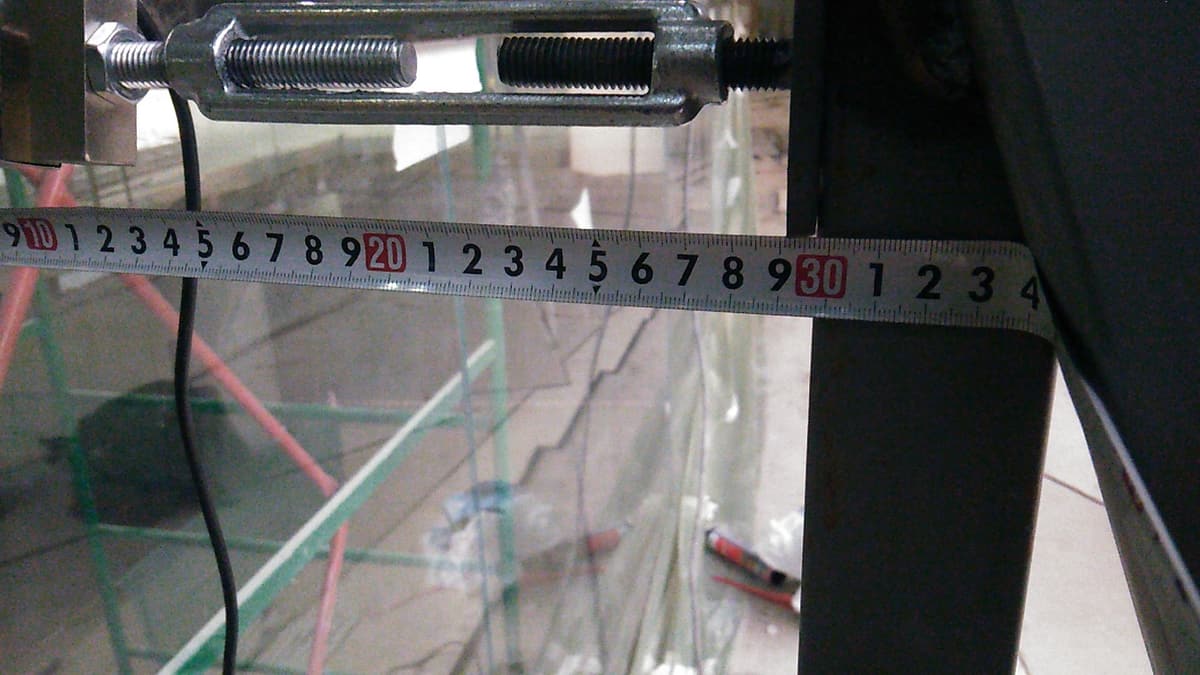

Контроль смещения. Рулетка вдоль поручня во время нагружения. Башня «Федерация», 2017.

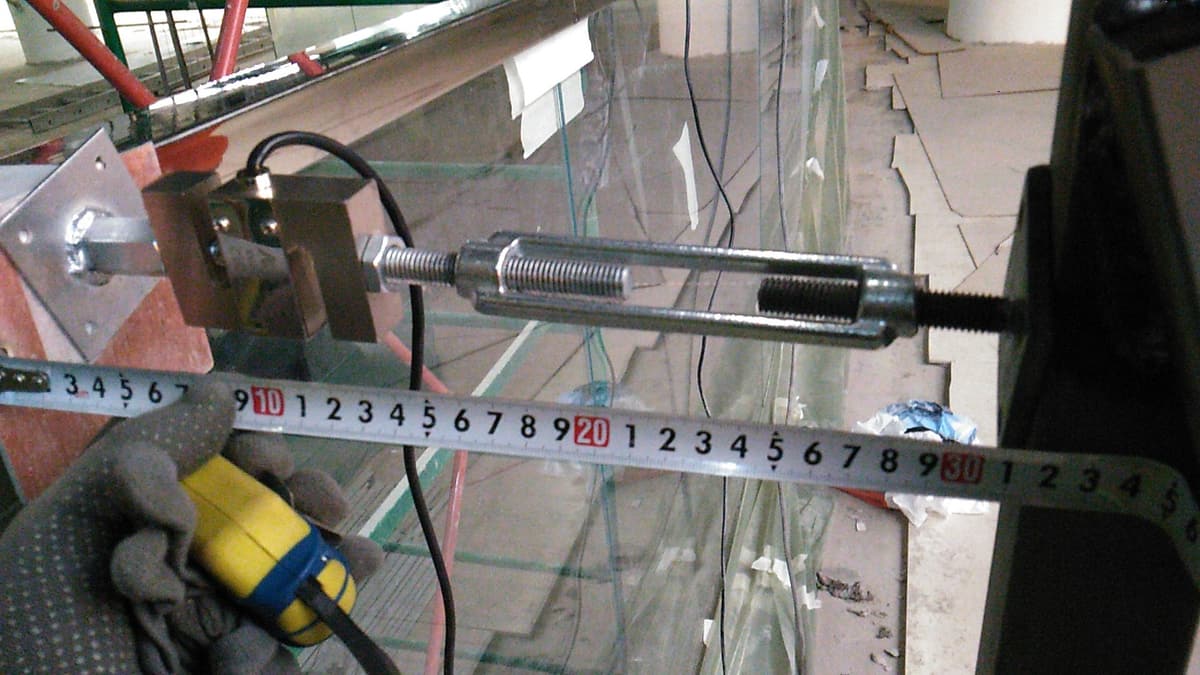

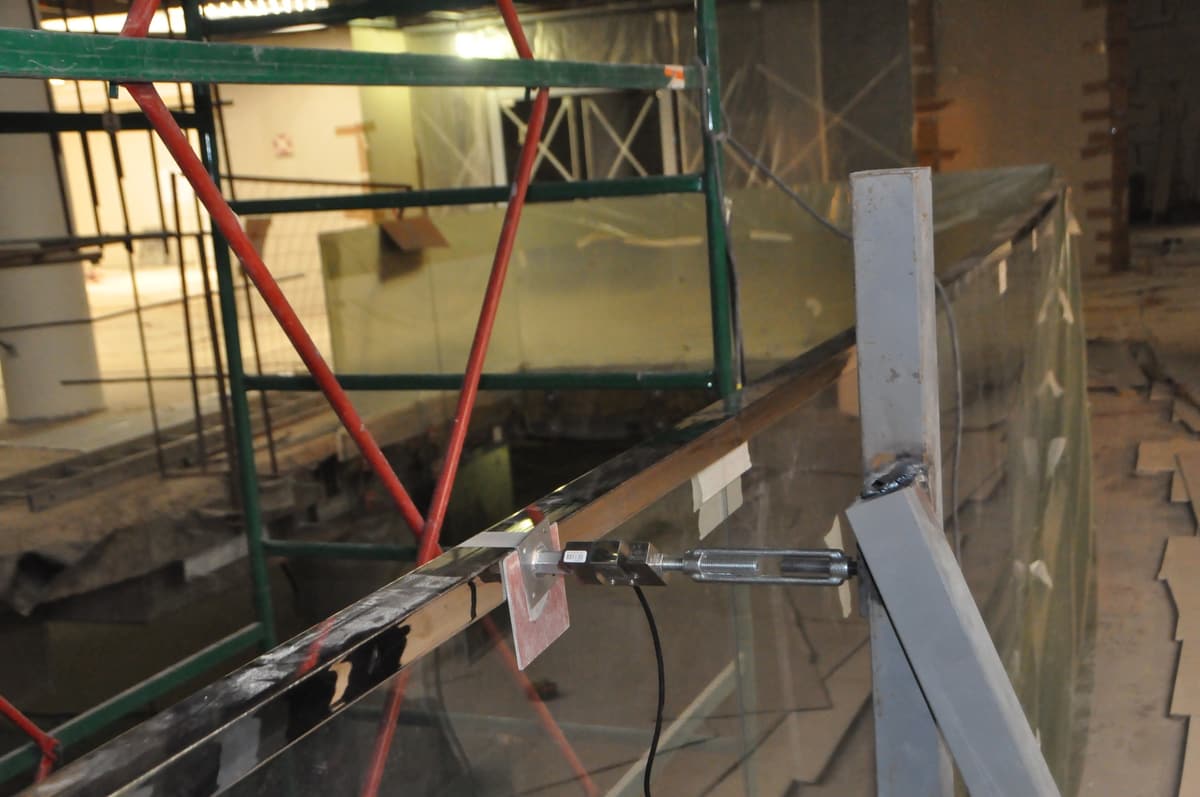

Талреп и датчик. Оснастка на поручне стеклянного ограждения. Башня «Федерация», 2017.

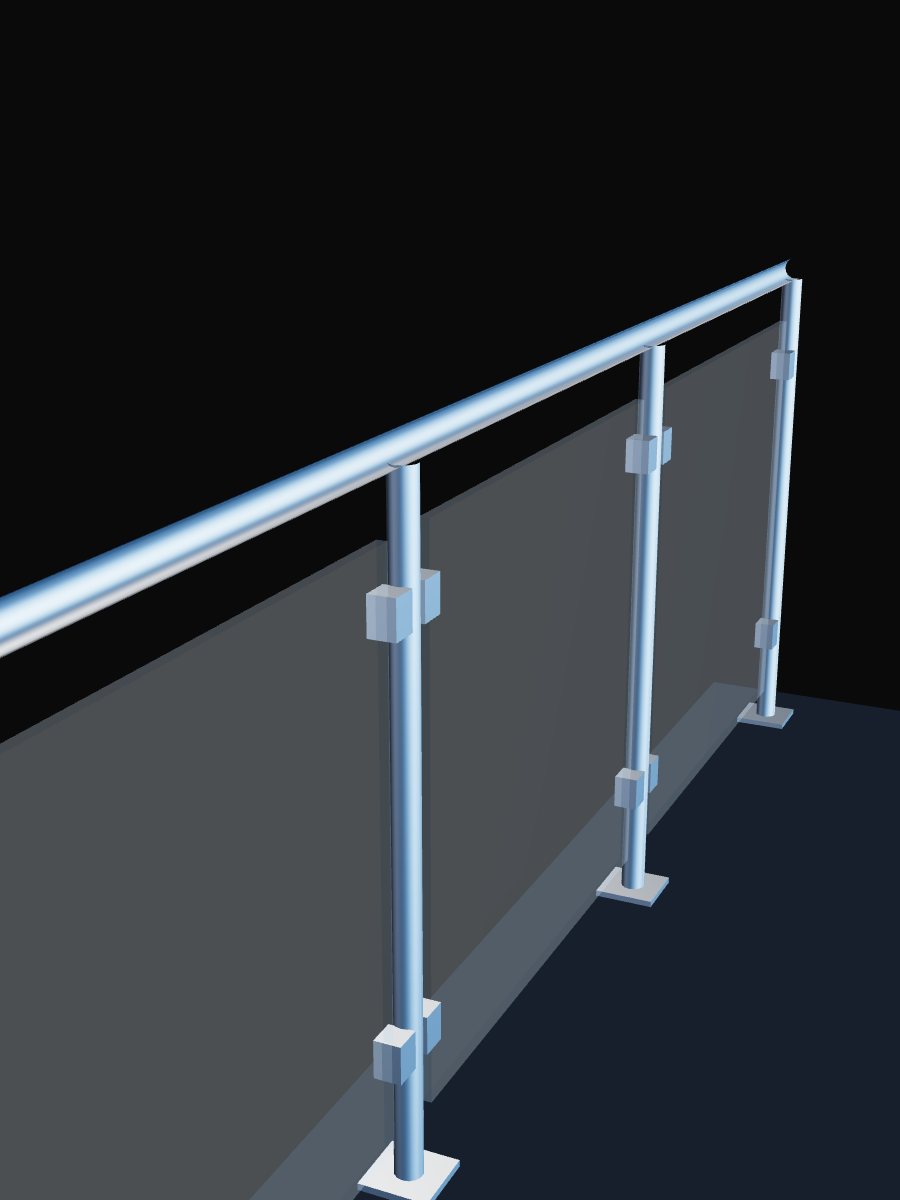

Зажим стекла. Типовой узел крепления стекла к стойке на условной модели.

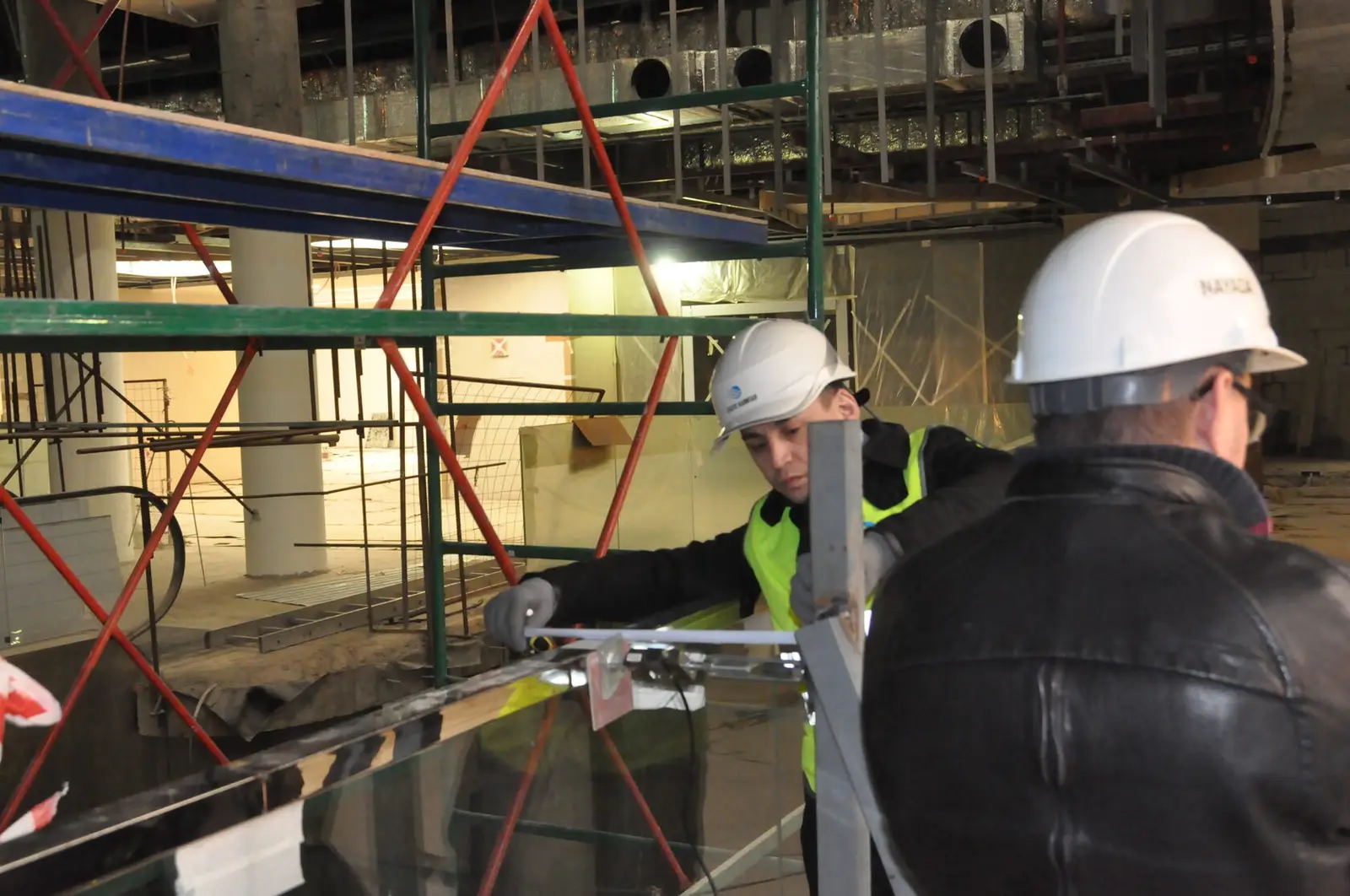

Настоящие фотографии испытаний стеклянного ограждения атриума, Башня «Федерация», 2017. Узел зажима отдельно показан на условной модели.
Стекло на нижнем креплении с поручнем
Прокручивайте: чертеж собирается по слоям, потом узел переходит в 3D-модель. Типовой узел, цифры нагрузок только из норм.
- 01
Лист чертежа
Типовой узел в разрезе со штампом лаборатории: из чего состоит ограждение и куда прикладывается нагрузка. Не чертеж конкретного объекта.
- 02
Плита и чистый пол
Высоты отсчитываем от чистого пола, отметка ±0,000. Ограждение стоит на плите перекрытия, стяжка и покрытие пола доходят до профиля.
- 03
Зажимной профиль
Алюминиевый профиль на анкерах к плите. Стекло стоит в пазу на опорных подкладках, с двух сторон уплотнители EPDM и клинья: металл стекла не касается.
- 04
Триплекс 10 + 1,52 + 10
Два закаленных листа по 10 мм и пленка ПВБ 1,52 мм между ними: при разрушении осколки остаются на пленке. Многослойное стекло по ГОСТ 30826 допускает ГОСТ 25772-2025.
- 05
Поручень
Нержавеющая труба 42,4 мм с пазом надета на кромку стекла через вставку EPDM и связывает листы между собой.
- 06
Высота 1200
Верх поручня 1,2 м от чистого пола: такую высоту ограждений балконов, лоджий и наружных площадок требует СП 54.13330.2022 (п. 6.4.4), для общественных зданий СП 118.13330.2022 (п. 6.12).
- 07
Схема нагружения
Горизонтальная нагрузка на поручень наружу: для общественных зданий 0,8 кН/м по СП 20.13330.2016 (п. 8.2.6 в), расчетная с коэффициентом 1,2 (п. 8.2.7) 0,96 кН/м. Гидроцилиндр упирается в раму на полу, усилие показывает динамометр, смещение верха индикатор. Подъем до контрольного значения за 2 минуты, выдержка 5 минут, метод ГОСТ 25772-2025.
- 08

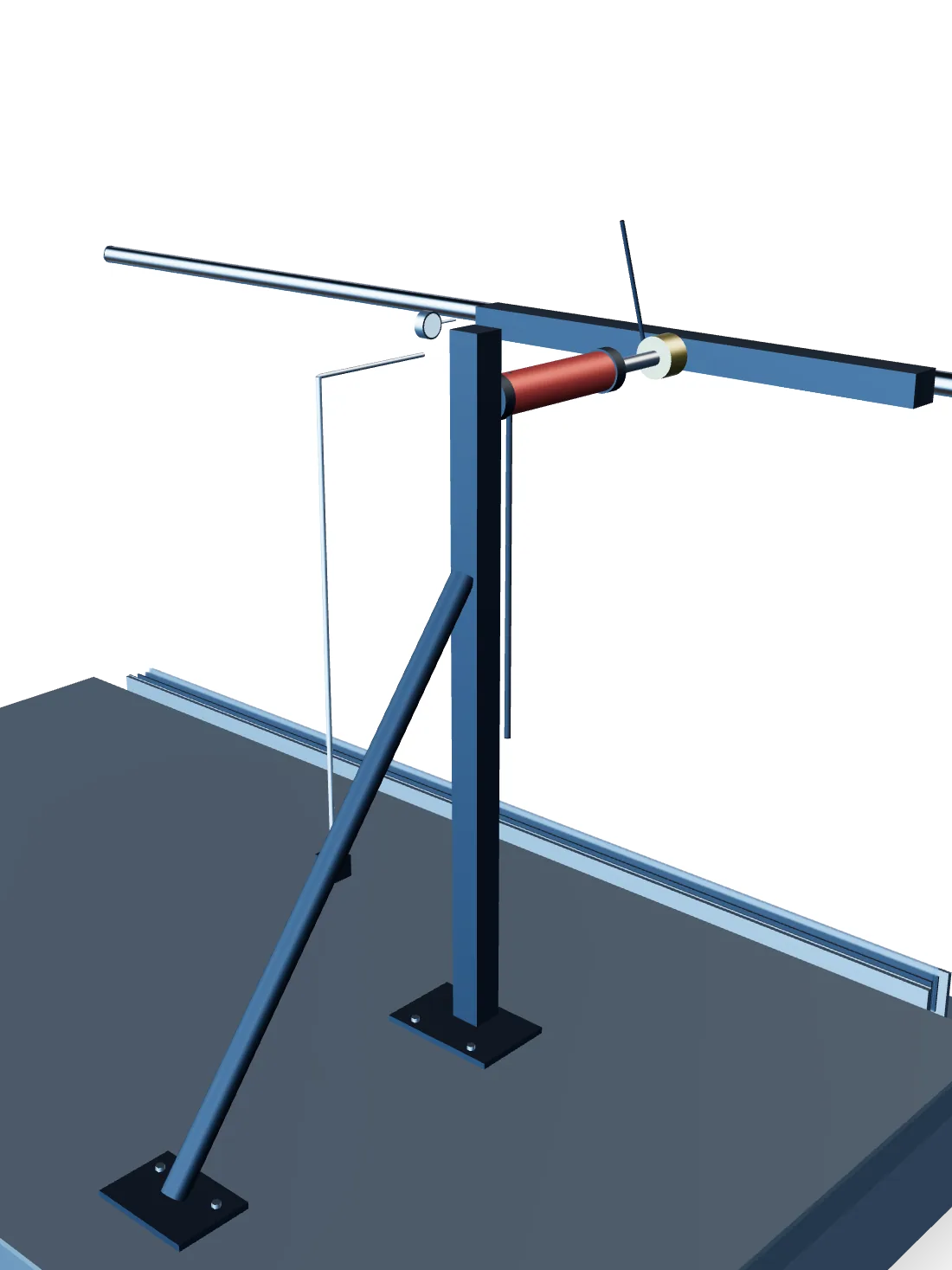

Узел в 3D
Тот же узел в модели: профиль, триплекс, поручень и оснастка испытания. Модель можно повернуть.
Чертеж и модель типового узла, не чертеж конкретного объекта. Размеры в миллиметрах, масштаб условный.
Стекло на всю высоту: низ в профиле, верх на коннекторах
Нагрузка на уровне 1,2 м от чистого пола, дальше тот же порядок испытания, что у ограждения с поручнем.
- 01
Лист чертежа
Типовой узел стекла на всю высоту этажа: низ в зажимном профиле, верх на точечных коннекторах. Не чертеж конкретного объекта.
- 02
Плита и чистый пол
Отсчет от чистого пола, отметка ±0,000, как у первого узла.
- 03
Низ в профиле
Тот же алюминиевый профиль на анкерах: опорные подкладки, уплотнители EPDM и клинья по обе стороны стекла.
- 04
Стекло на всю высоту
Триплекс из закаленных листов от пола до потолка. Под плитой перекрытия оставлен зазор, чтобы прогиб перекрытия не передавался на стекло.
- 05
Верх на коннекторах
Диски из нержавеющей стали по обе стороны стекла, втулки EPDM и болт через отверстие в триплексе, кронштейн под плитой. Узел крепления не должен пережимать стекло, этого требует ГОСТ 25772-2025.
- 06
Уровень нагрузки
Нагрузку прикладываем на высоте 1,2 м от чистого пола, на уровне требуемой высоты ограждения (СП 54.13330.2022 п. 6.4.4, СП 118.13330.2022 п. 6.12). Поручня нет, траверса через резиновую прокладку давит на стекло.
- 07
Схема нагружения
Горизонтальная нагрузка наружу на стекло на уровне 1,2 м от чистого пола: для общественных зданий 0,8 кН/м по СП 20.13330.2016 (п. 8.2.6 в), расчетная с коэффициентом 1,2 (п. 8.2.7) 0,96 кН/м. Траверса передает усилие через резиновую прокладку, динамометр показывает нагрузку, индикатор смещение стекла. Подъем до контрольного значения за 2 минуты, выдержка 5 минут, метод ГОСТ 25772-2025.
- 08
Узел в 3D

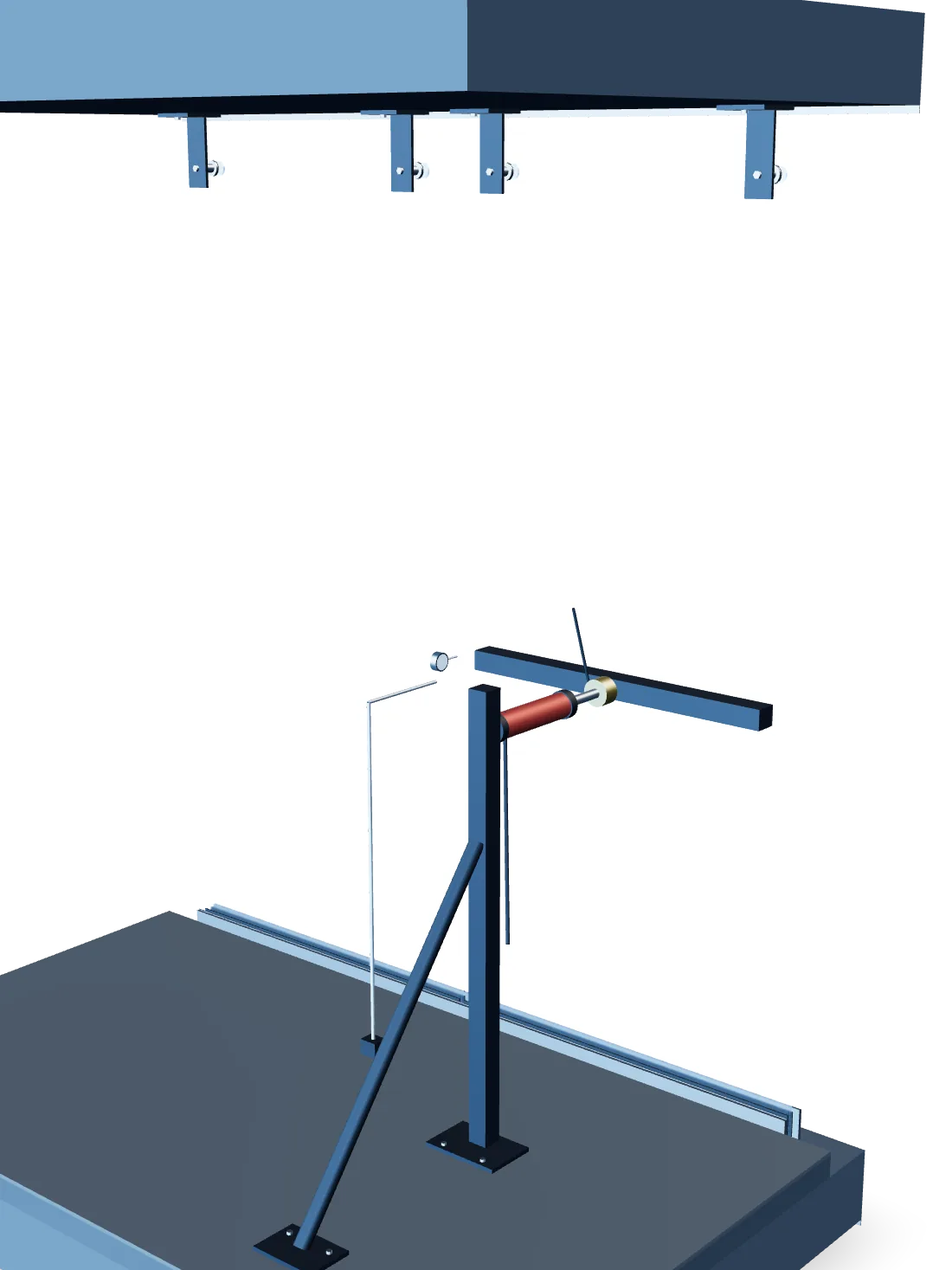

Модель узла: профиль, триплекс на всю высоту, коннекторы под плитой и оснастка испытания. Модель можно повернуть.
Чертеж и модель типового узла, не чертеж конкретного объекта. Размеры в миллиметрах, масштаб условный.
Порядок на объекте
Нагружают не каждую секцию, а выбранные точки по типам конструкции и узлам. Как подготовить объект к выезду, написано на странице стеклянных ограждений по типам.

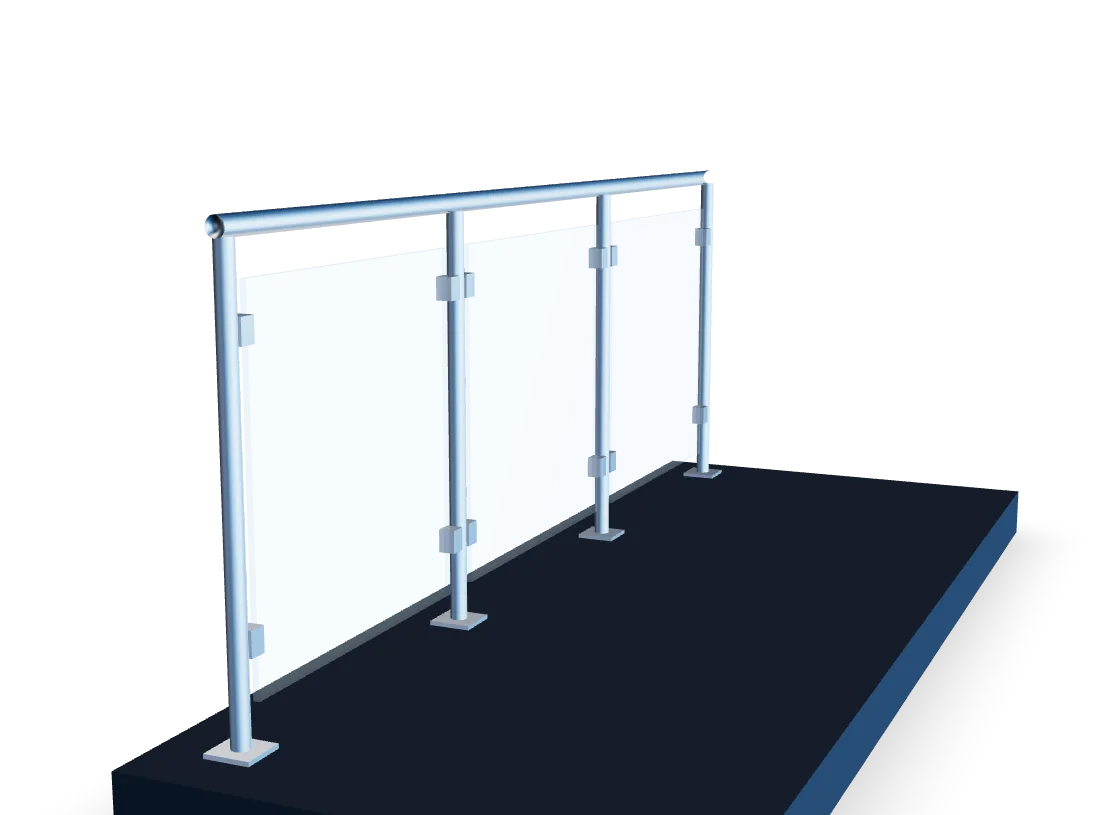

Модель по типовым габаритам стеклянного ограждения, не чертеж конкретного объекта. Модель можно повернуть мышью.
Осмотр и сверка
Сверяем ограждение с рабочей документацией: тип и толщина стекла, высота, шаг стоек или зажимов, узлы крепления к основанию. Трещины, сколы кромки, расслоение многослойного стекла записываем до нагружения.
Места нагружения
Выбираем секции и точки: середина пролета, край у торца, секция у лестницы или у перепада высоты. Места отмечаем на плане, план идет в приложение к протоколу.
Нагружение
Горизонтальная нагрузка на поручень или верхнюю кромку стекла, перпендикулярно плоскости ограждения, по методу ГОСТ 25772‑2025. Нагрузку набираем плавно и держим под контролем динамометра.
Осмотр после снятия
Проверяем стекло, зажимы, стойки и крепления: нет ли трещин, смещения стекла в зажиме, остаточного отклонения, ослабленных анкеров.
Протокол
Результат по каждой точке идет в таблицу протокола: нагрузка, выдержка, что видно на узле после снятия. Итог по ограждению складывается из этих строк.
Какие цифры стоят в протоколе
Нагрузку на поручень берем из СП 20.13330.2016 по назначению здания или из проекта, если там больше. Расчетное значение получают умножением нормативного на коэффициент надежности 1,2 (п. 8.2.7), и в протоколе видно, какое из двух приложено.
Порядок по методу ГОСТ 25772‑2025: нагрузку поднимают до контрольного значения за 2 минуты, держат 5 минут, снимают и проверяют форму ограждения. Трещины, смещение стекла в зажиме и остаточная деформация записываются по каждой точке.
- Жилые здания0,5 кН/ма также детские сады, больницы, санатории
- Другие здания0,8 кН/мофисы, торговые центры, атриумы, или по заданию на проектирование
- Трибуны и спортзалы1,5 кН/мподпункт б)
- Расчетная× 1,2коэффициент надежности по нагрузке, п. 8.2.7
Цифры нормы, не данные конкретного объекта.
