Подбор системы, нанесение, толщинометрия и документы под сдачу Госстройнадзору и ГПН. Аккредитованная лаборатория ИЛ-1209 + лицензия МЧС № 02-Б/00361. Работаем со всеми пределами от EI 15 до EI 150 на вентиляции и системах противодымной защиты.
Воздуховод — это инженерная коммуникация, которая по определению пересекает пожарные отсеки, перекрытия, стены лестничных клеток и шахт. Без огнезащиты тонкая стальная стенка воздуховода 0,8–1,2 мм при пожаре разрушается за 5–8 минут, превращая канал в готовую систему распространения огня и токсичных продуктов горения по всему зданию. Это прямая угроза жизни людей на путях эвакуации и причина обрушений в реальных пожарах: «Зимняя вишня» 2018 г., «Хромая лошадь» 2009 г., складской комплекс в Балашихе 2024 г.
Юридически требование к огнезащите воздуховодов закреплено на уровне федерального закона: 123-ФЗ от 22.07.2008, статья 138 прямо указывает, что воздуховоды и каналы инженерных систем, проложенные через ограждающие конструкции с нормируемой огнестойкостью, должны иметь предел огнестойкости не менее предела пересекаемой конструкции. Конкретные значения EI задаются в СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», пункты 6.10–6.21 и 7.11–7.16. Для большинства транзитных воздуховодов через смежные пожарные отсеки в БЦ, ТРЦ и многоэтажных паркингах требуется именно EI 60.
Пределы огнестойкости подтверждаются огневыми испытаниями по ГОСТ Р 53299-2013 «Воздуховоды. Метод испытаний на огнестойкость» — это обязательная процедура для каждой огнезащитной системы перед выходом на рынок. На объекте применяется уже сертифицированная система с известным пределом, а аккредитованная лаборатория (ИЛ-1209 — наш индекс) подтверждает фактическое соответствие нанесения проекту и сертификату через инструментальный контроль и оформляет акт скрытых работ. Без этого пакета Госстройнадзор не примет объект к вводу в эксплуатацию, ГПН выдаст предписание с штрафом по ст. 20.4 КоАП РФ до 400 000 ₽ для юрлиц, а страховая откажет в возмещении.
E — потеря целостности (сквозные трещины), I — потеря теплоизолирующей способности (нагрев наружной стороны выше +140°C по среднему / +180°C по точке). Цифра — время в минутах сохранения обоих критериев в условиях стандартного режима пожара по ГОСТ 30247.0-94.
| Предел | Время | Где применяется (СП 7.13130) | Типовые объекты |
|---|---|---|---|
| EI 15 | 15 мин | Транзитные воздуховоды общеобменной вентиляции в пределах одного пожарного отсека (по СП 7.13130.2013, п. 6.13). | Малоэтажные общественные здания, офисы класса C, склады категории Д. |
| EI 30 | 30 мин | Воздуховоды систем общеобменной вентиляции, проходящие через стены и перекрытия с пределом огнестойкости REI 45 и менее. | БЦ класса B, комфорт-апартаменты, 5–9-этажные торговые центры. |
| EI 60 | 60 мин | Транзитные воздуховоды через помещения других пожарных отсеков (СП 7.13130.2013, п. 6.13). Воздуховоды дымоудаления в пределах обслуживаемого пожарного отсека (п. 7.11). | БЦ класса A, ТРЦ, многоэтажные паркинги, отели 4*+, апартаментные комплексы. |
| EI 90 | 90 мин | Транзитные воздуховоды дымоудаления, проходящие через помещения смежных пожарных отсеков (СП 7.13130.2013, п. 7.11). | Высотные здания (от 28 м), стилобатные части ЖК, крупные ТРЦ с атриумами. |
| EI 150 | 150 мин | Воздуховоды систем подпора воздуха в незадымляемые лестничные клетки типа Н2 и лифтовые шахты при пожаре (СП 7.13130.2013, п. 7.16). | Здания I степени огнестойкости, объекты с массовым пребыванием людей, метро, аэропорты. |
💡 Если вы не знаете, какой предел нужен на вашем объекте — пришлите раздел АОВ / ИОС из проекта. В разделе 9 проектной документации (МОПБ) для каждого участка вентиляции и противодымной защиты проектировщик уже указал конкретное значение EI. Подберём систему под него.
Каждый пункт нашего акта и протокола привязан к конкретному действующему нормативу с номером и пунктом. Это снимает вопросы Госстройнадзора, ГПН и экспертизы — документы проходят с первого раза.
«Воздуховоды и каналы инженерных систем, проложенные через ограждающие конструкции с нормируемой огнестойкостью, должны иметь предел огнестойкости не менее предела огнестойкости пересекаемой конструкции.»
Зачем: Главная норма уровня федерального закона — основание для требований проектной документации и проверок ГПН.
«П. 6.13: транзитные воздуховоды, проходящие через помещения других пожарных отсеков, должны иметь предел огнестойкости не менее EI 60. П. 7.11: воздуховоды систем противодымной вентиляции — EI 60 / EI 90 / EI 150 в зависимости от расположения.»
Зачем: Основной свод правил по пожарным требованиям к вентиляции — главный документ для проектировщика и инженера ОВ.
«Устанавливает методику огневых испытаний воздуховодов в специализированной печи. Образец воздуховода длиной не менее 4,5 м испытывается в горизонтальном или вертикальном положении при стандартном температурном режиме (ГОСТ 30247.0-94). Предел фиксируется по моменту потери E или I.»
Зачем: На основании этого ГОСТа выдаются сертификаты пожарной безопасности на огнезащитные системы для воздуховодов.
«Стандартный температурный режим: T = 345·log(8t+1) + T₀, где t — время в минутах. На 60-й минуте температура в печи достигает 945°C, на 90-й минуте — 1006°C, на 150-й — 1090°C.»
Зачем: Базовый ГОСТ для всех огневых испытаний строительных конструкций — описывает условия, к которым приводятся EI-показатели.
«Критерии E (целостность) — образование сквозных трещин и отверстий. Критерии I (теплоизоляция) — повышение средней температуры на необогреваемой стороне на 140°C или в любой точке на 180°C по сравнению с начальной.»
Зачем: Определяет, как именно фиксируется потеря E и I при испытании — это и есть формальное «прошёл / не прошёл».
«Подпункт «работы по огнезащите материалов, изделий и конструкций». Лицензия выдана МЧС России, действует бессрочно.»
Зачем: Даёт нам право выполнять огнезащитные работы и подписывать акты скрытых работ, признаваемые ГПН и Госстройнадзором.
Полный цикл занимает от 5 рабочих дней (для коротких участков EI 30) до 4–6 недель (для крупных систем дымоудаления EI 90 / 150 в высотных объектах). Срок зависит от объёма, выбранной системы и графика доступа.
Инженер выезжает на объект, получает рабочие чертежи раздела ОВ (АОВ/ИОС), фиксирует фактические трассировки воздуховодов, типы (прямоугольные / круглые), сечения, материал и толщину металла, протяжённость каждого участка, типы пересечений с противопожарными преградами. Составляется ведомость работ с привязкой к осям здания.
⏱ 1–2 дня после заявкиПо известному пределу огнестойкости (EI 30 / 60 / 90 / 150) и параметрам воздуховода подбираем конкретную сертифицированную систему: огнезащитный состав (ОЗС), мастика, рулонный базальт или конструктивная зашивка плитой. Считаем расчётную толщину или количество слоёв по таблицам производителя из сертификата ПБ. Рассчитываем расход материала и трудозатраты.
⏱ 1 рабочий деньОчистка металла от пыли и масляных загрязнений, грунтование (если требует производитель состава), монтаж огнезащиты по технологическому регламенту: для ОЗС и мастик — послойное нанесение безвоздушным распылением с межслойной сушкой 4–8 часов, для базальта — обмотка с фиксацией бандажными лентами и креплением шпильками, для плиты — сборка короба с тепловыми зазорами и дверцами доступа к клапанам.
⏱ от 1 дня до 2 недель — по объёмуЗамер толщины сухой плёнки (ТСП) для составов толщиномерами с поверкой ФГИС «АРШИН» в 5 точках на каждый элемент. Для базальтовых матов — контроль плотности и толщины обмотки, отсутствия щелей по швам. Для конструктивной зашивки — контроль геометрии короба, заделки стыков, узлов прохода через перекрытия.
⏱ 0,5–1 деньЕсли на объекте применяется новая или нестандартная система, либо требуется подтверждение EI на конкретной геометрии — отправляем образец 4,5 м в печь ИЛ-1209 для испытаний по ГОСТ Р 53299-2013. Получаем протокол с зафиксированным фактическим пределом огнестойкости. Применяется для уникальных проектов: высоток, метро, объектов культурного наследия.
⏱ 5–10 рабочих днейОформляем полный пакет: акт скрытых работ по СП 48.13330.2019, исполнительная схема нанесения, копии сертификатов пожарной безопасности на применённую систему, паспорта качества и ТУ материала, протокол толщинометрии (а при необходимости — протокол огневых испытаний по ГОСТ Р 53299), копия лицензии МЧС № 02-Б/00361 и аттестата ИЛ-1209. Сопровождаем сдачу разделу 9 проектной документации в Госстройнадзор / ГПН.
⏱ 2–3 рабочих дняВыбор системы зависит от требуемого EI, типа воздуховода (общеобменка / дымоудаление / подпор), доступного пространства, бюджета и условий эксплуатации (влажность, вибрация, температура). Подбираем с учётом графика и согласований — рассчитываем индивидуально под ваш проект.
Тонкослойные вспучивающиеся покрытия
Краски на водной или органической основе, при нагреве вспучиваются в 30–60 раз, образуя теплоизолирующий слой пенококса. Толщина сухой плёнки 0,8–2,5 мм в зависимости от EI и сечения воздуховода. Преимущества: малый вес (2–5 кг/м²), эстетичность, монтаж распылением. Применяется для скрытых пространств, технических этажей, паркингов.
Толстослойные пастообразные составы
Мастики на минеральной или цементной основе с армированием стеклосеткой. Толщина слоя 8–25 мм. Не вспучиваются, работают как огнестойкая изоляция. Преимущества: высокая стойкость к механическим воздействиям, влагостойкость, длительный срок службы (до 25 лет без ревизии). Применяются в технологических помещениях, машинных отделениях, химических производствах.

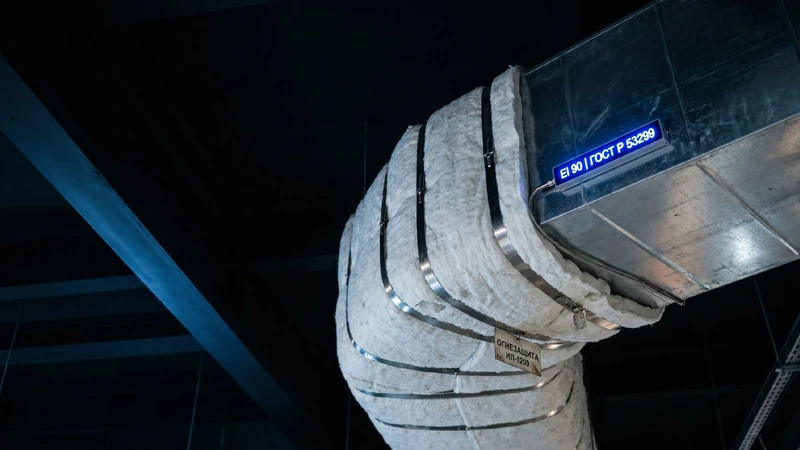

Маты и плиты из базальтового волокна
Иглопробивные базальтовые маты плотностью 80–160 кг/м³ толщиной 30–80 мм с фольгированным покрытием. Обмотка воздуховода с фиксацией металлическими бандажными лентами шагом 200–400 мм и стальными штифтами. Преимущества: универсальность, монтаж без «мокрых» процессов, лёгкая замена при обслуживании. Применяется для воздуховодов дымоудаления и подпора воздуха.
Короб из огнестойких плит ГВЛВ / ГКЛО / силикат-кальциевых
Сборный короб вокруг воздуховода из огнестойких гипсоволокнистых, гипсокартонных или силикат-кальциевых плит толщиной 12,5–60 мм в один или несколько слоёв на стальном каркасе. Стыки заделываются огнестойкой шпатлёвкой и серпянкой. Преимущества: высокий гарантированный предел (до EI 240), простой контроль качества, ремонтопригодность. Применяется в шахтах, лестничных клетках, для воздуховодов EI 150.
Для подавляющего большинства объектов протокол огневых испытаний по ГОСТ Р 53299-2013 на конкретный воздуховод не требуется — достаточно сертификата пожарной безопасности на применённую огнезащитную систему. В сертификате уже указан подтверждённый предел огнестойкости (EI 30 / 60 / 90 / 150) для определённых сечений и типов воздуховодов. На объекте нужны: сертификат ПБ на систему, акт скрытых работ с подписью ответственного по лицензии МЧС, протокол толщинометрии (для составов), исполнительная схема. Если применяется нестандартная система или нужна подтверждённая защита для уникальной геометрии (например, очень крупный коллектор) — заказывается полное огневое испытание в нашей печи ИЛ-1209 по ГОСТ Р 53299. Заказчик получает протокол с фактическим пределом, который принимается всеми органами.
Срок указан в техническом свидетельстве конкретной системы. Для тонкослойных огнезащитных составов (ОЗС) — обычно 10–15 лет, для мастик — 20–25 лет, для базальтовых матов — 25–30 лет, для конструктивной зашивки плитой — расчётный срок службы здания. Контроль состояния по СП 7.13130 и ПП РФ № 1479: визуальный осмотр на отсутствие трещин, сколов, провисаний — не реже 1 раза в год; инструментальный контроль (толщинометрия) — каждые 5 лет. После любой реконструкции, замены участков воздуховодов, аварии или подтопления — внеочередная ревизия и при необходимости перенанесение. Это не формальность: пенококс ОЗС со временем теряет вспучивающиеся свойства, базальт может намокнуть и осесть, мастика — растрескаться при вибрации.
Да, это типовая ситуация и наша основная компетенция в действующих БЦ, ТРЦ, отелях, паркингах. Работаем посменно — обычно ночью или в выходные, чтобы не нарушать график арендаторов и операторов. Для большинства составов и базальтовых матов остановка вентиляции требуется только на время прямого нанесения / обмотки конкретного участка (4–8 часов на участок 30–50 м). Согласовываем график со службой эксплуатации, проектируем временные технологические перемычки на критических узлах (приточка вестибюля, дымоудаление паркинга), выводим в работу пневматическую и переносную электротехнику с пониженным шумом для ночных работ. На производственных объектах согласуем с инженером по охране труда наряд-допуск и работы в условиях действующего технологического процесса.
Это разные показатели для разных типов конструкций. R — потеря несущей способности, применяется к колоннам, балкам, фермам, перекрытиям (там, где конструкция несёт нагрузку). E — потеря целостности (появление сквозных трещин, через которые проходит огонь), I — потеря теплоизолирующей способности (нагрев противоположной стороны до 140°C по среднему / 180°C по точке). Для воздуховодов нормируется именно EI, потому что воздуховод — это ограждающая конструкция между двумя пожарными отсеками или между зоной пожара и зоной эвакуации. EI 60 означает: 60 минут стенка воздуховода не пропустит огонь и не нагреет наружную сторону выше критической температуры. Цифра одна (60), но для металлоконструкций R 60, для воздуховодов и противопожарных стен — EI 60. Не путать.
Полный пакет, который принимают Госстройнадзор, ГПН и экспертиза с первого раза: акт выполненных работ КС-2 / форма по договору; акт скрытых работ по СП 48.13330.2019 с подписью прораба и главного инженера на основании лицензии МЧС № 02-Б/00361; исполнительная схема с привязкой к осям и обозначением участков по EI; копия сертификата пожарной безопасности на применённую огнезащитную систему; паспорт качества и ТУ материала; протокол толщинометрии огнезащитного покрытия (для ОЗС / мастик) с замерами в 5 точках на каждый элемент; копия аттестата аккредитации испытательной лаборатории ИЛ-1209 (RU.АСК.ИЛ.1209) и копия лицензии МЧС. При необходимости — протокол огневых испытаний по ГОСТ Р 53299-2013. Документы предоставляем в бумажном оригинале и электронном PDF для загрузки в ГИС «Исполнительная документация».
Да, ООО «СТАТУС КАПИТАЛ» зарегистрировано в ЕИС «Закупки» (zakupki.gov.ru), участвуем в электронных аукционах и запросах котировок. Для участия предоставляем пакет документов: учредительные документы, выписки ЕГРЮЛ и ФНС об отсутствии задолженности, копию аттестата аккредитации ИЛ-1209 с областью аккредитации, копию лицензии МЧС № 02-Б/00361 с приложением, копию свидетельства СРО, банковские реквизиты для обеспечения исполнения контракта. По типовым контрактам 44-ФЗ работаем со сроком выхода на объект 5–10 рабочих дней с момента подписания договора. По 223-ФЗ дополнительно работаем с рамочными договорами и долгосрочными соглашениями. Исторически большая часть наших заказчиков — прямые договоры с застройщиками и эксплуатирующими организациями, но участие в закупках открыто.
