База колонны и анкерные болты
Коррозия у основания, состояние опорной плиты, ребер и гаек анкерных болтов. У базы влага держится дольше всего, потеря сечения начинается здесь.
ГОСТ 31937‑2024, ГОСТ 23118‑2019
Обследование металлоконструкций с категорией состояния
Обследование стальных конструкций по ГОСТ 31937‑2024: визуально-измерительный контроль, толщинометрия, ультразвуковой контроль сварных швов, проверка геометрии. Итог - заключение с категорией технического состояния и перечнем мер.
Металлоконструкции и сварные соединения в области аккредитации лаборатории, аттестат RU.ИЛЦ.4.В.2.1571.26. Договор, счет и акт от ООО «СТАТУС КАПИТАЛ».
ВИК, УЗКсварные соединения
6видов конструкций
4категории состояния по ГОСТ 31937‑2024
ГОСТ 31937-2024категория состояния каждого элемента
ВИК и УЗКсварные соединения узлов

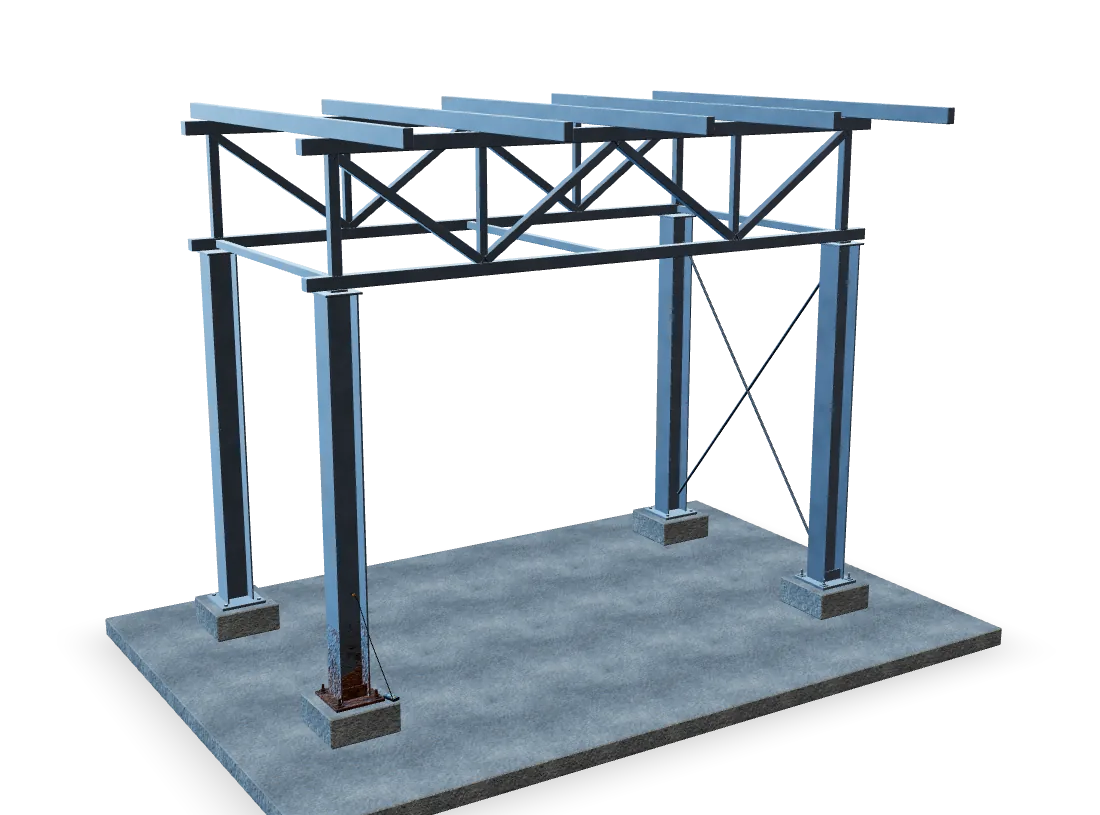

Модель условная: стальной каркас с фермами, не конкретный объект.
Коротко
Как проводится обследование металлоконструкций?
Обследование стальных конструкций выполняется по ГОСТ 31937‑2024. Начинается с визуально-измерительного контроля: геометрия, отклонения, дефекты сварных швов, коррозионные повреждения. Затем применяются приборные методы, включая ультразвуковую толщинометрию для оценки остаточного сечения и неразрушающий контроль швов. По результатам выполняются поверочные расчеты, присваивается категория технического состояния и оформляется техническое заключение с дефектной ведомостью.
На каркасе
Что проверяем: от базы колонны до опоры фермы
Прокручивайте: камера идет по каркасу в том порядке, в каком его обходит инженер. Модель условная, не конкретный объект.
Модель условная: стальной каркас с фермами, не конкретный объект. Модель можно повернуть мышью.
Толщина металла после коррозии
Ультразвуковой толщиномер по зачищенным точкам стенки и полок. Фактическое сечение идет в поверочный расчет вместо проектного.
Сварные швы в узлах
Визуально-измерительный контроль геометрии шва, трещин, пор, непроваров, при необходимости ультразвуковой. По каждому дефекту место и размер.
Геометрия ферм и поясов
Узлы примыкания раскосов, прогиб в середине пролета, местные деформации элементов решетки.
Опирание и связи
Опорные узлы ферм на колоннах, прогоны, вертикальные связи и распорки: есть ли все элементы и болты, нет ли деформаций.
С объекта
Коррозию видно сразу, потерю сечения - только прибором
Такой настил и косоуры видны с первого взгляда. Сложнее с тем, чего не видно: потеря сечения в полых и закрытых элементах, трещины в сварных швах, отклонения геометрии. При осмотре их не заметить.
Поэтому после визуально-измерительного контроля идут приборы: толщиномер по зачищенным точкам, контроль швов, геодезические измерения. Фактические сечения попадают в поверочный расчет по СП 16.13330.2017, и уже по нему присваивается категория технического состояния.
Отдельной услугой с протоколом лаборатории: контроль сварных швов, контроль антикоррозионной защиты.
Виды конструкций
Шесть видов металлоконструкций и что в них проверяем
У каждого вида свои места износа и методы контроля. Ниже то, с чего начинаем осмотр.
Балки и прогоны
Несущие элементы перекрытий и покрытий. Проверяем прогибы, потерю сечения от коррозии, состояние сварных швов и антикоррозионного покрытия, местные деформации стенок и полок.
- Где встречается
- Производственные здания, склады, ангары, торговые комплексы, паркинги.
- Методы контроля
- Визуально-измерительный контроль, толщинометрия, измерение прогибов
- Нормативы
- ГОСТ 31937‑2024, ГОСТ 23118‑2019, СП 16.13330.2017
Коррозия нижнего поясаСварные швы у опорМестная потеря устойчивости стенки
Фермы стропильные и подстропильные
Основные несущие элементы покрытий. Геометрия узлов и поясов, состояние сварных швов, косынок и фасонок, деформации элементов решетки. Особое внимание узлам примыкания раскосов к нижнему поясу.
- Где встречается
- Цеха, ангары, спортивные и выставочные здания.
- Методы контроля
- Визуально-измерительный контроль, геодезические измерения, контроль сварных швов
- Нормативы
- ГОСТ 31937‑2024, ГОСТ 23118‑2019, СП 16.13330.2017
Узлы нижнего поясаСварка фасонокПрогиб в середине пролета
Колонны стальные
Вертикальные несущие элементы каркаса. Отклонения от вертикали, сечение после коррозии, состояние баз и анкерных болтов, сварные швы в узлах сопряжения с балками и фермами.
- Где встречается
- Каркасы производственных и многоэтажных зданий, эстакады.
- Методы контроля
- Визуально-измерительный контроль, толщинометрия, геодезические измерения
- Нормативы
- ГОСТ 31937‑2024, ГОСТ 23118‑2019, СП 16.13330.2017
База колонныАнкерные болтыСварные швы стыков
Фахверк
Каркас навесных стен и ограждений. Стойки, ригели и связи фахверка. Часто скрыты обшивкой, поэтому места вскрытия согласуем с заказчиком. Проверяем коррозию у основания, болтовые и сварные соединения.
- Где встречается
- Здания с легкими стеновыми панелями, ангары, цеха.
- Методы контроля
- Визуально-измерительный контроль, толщинометрия в местах вскрытия
- Нормативы
- ГОСТ 31937‑2024, СП 16.13330.2017
Коррозия у основанияБолтовые соединенияДеформация стоек
Легкие стропильные системы
Стропила из швеллеров, гнутого и тонкостенного профиля. Часто нет исполнительной документации, поэтому обследование начинается с обмеров. Контроль прогибов, сварных швов, фактических сечений для поверочного расчета.
- Где встречается
- Малоэтажные здания, гаражи, склады, пристройки.
- Методы контроля
- Обмеры, визуально-измерительный контроль, поверочный расчет
- Нормативы
- ГОСТ 31937‑2024, СП 16.13330.2017
Опорные узлыСварные швыКоррозия в зоне кровли
Сварные швы
Контроль ответственных соединений. Визуально-измерительный и ультразвуковой контроль сварных соединений: геометрия шва, трещины, поры, непровары, несплавления. По каждому дефекту указываем место и размер.
- Где встречается
- Ответственные узлы каркасов, трибуны, крановые конструкции.
- Методы контроля
- Визуально-измерительный контроль, ультразвуковой контроль
- Нормативы
- ГОСТ 3242‑79, ГОСТ Р 55724‑2013, ГОСТ Р ИСО 17637‑2024
Непровары корняПорыТрещины
Нормативная база
Нормы, по которым выполняется работа
В документе у каждого вывода указан пункт нормы, по которому он сделан.
- ГОСТ 31937-2024
Здания и сооружения. Правила обследования и мониторинга технического состояния
Порядок обследования и четыре категории технического состояния: по нему присваивается категория.
- ГОСТ 23118-2019
Конструкции стальные строительные. Общие технические условия
Требования к стальным конструкциям, их геометрии и сварным соединениям: с ними сравнивают фактическое исполнение.
- СП 16.13330.2017
Стальные конструкции
Правила расчета: поверочный расчет по фактическим сечениям и нагрузкам.
- ГОСТ Р 55724-2013
Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
Контроль внутренних дефектов швов.
- ГОСТ 3242-79
Соединения сварные. Методы контроля качества
Перечень методов контроля и область их применения: выбор метода для каждого соединения.
Методика обследования
Шесть этапов: от заявки до заключения
Работаем по согласованному графику, как правило без остановки производства.
Заявка и согласование
Присылаете адрес, тип здания, год постройки и имеющиеся чертежи. Готовим коммерческое предложение. Договор, счет и акт от ООО «СТАТУС КАПИТАЛ».
Анализ документации
Изучаем чертежи КМ и КМД, сертификаты на металл, исполнительную съемку. Составляем программу обследования.
Визуально-измерительный контроль
Обход каркаса, фотофиксация дефектов, обмеры, контроль геометрии конструкций.
Неразрушающий контроль
Толщинометрия сечений после коррозии, контроль сварных швов визуально-измерительным и ультразвуковым методами.
Поверочный расчет
Расчет по СП 16.13330.2017 с учетом фактических сечений и нагрузок, категория технического состояния по ГОСТ 31937‑2024.
Заключение
Дефектная ведомость, категории состояния, рекомендации, фотографии и результаты контроля.
Что в заключении
Что входит в заключение
Разделы в том порядке, в каком идут в документе.
- ВведениеРеквизиты лаборатории, аттестат RU.ИЛЦ.4.В.2.1571.26, цель обследования.
- ОбъектАдрес, год постройки, тип каркаса, фотографии общих видов.
- Анализ документацииКакие чертежи и сертификаты есть, какие отклонения от проекта найдены.
- Результаты обмеровФактические сечения, прогибы, отклонения по элементам.
- Дефектная ведомостьДефекты с местом на плане и фотографиями.
- Поверочный расчетПроверка несущей способности по СП 16.13330.2017.
- Категории состоянияПо каждому элементу и по объекту по ГОСТ 31937‑2024.
- РекомендацииМеры по устранению дефектов и срок повторного обследования.
Образец заключения показываем при обсуждении договора: документы по объектам заказчиков на сайте не публикуем.
Документы лаборатории: аттестат аккредитации и лицензия. Все обследования: раздел «Обследования».
Частые вопросы
Частые вопросы
Зачем обследовать металлоконструкции, если они выглядят целыми?
Потерю сечения от коррозии, особенно в полых и закрытых элементах, трещины в сварных швах и отклонения геометрии при осмотре не видно. Обследование дает категорию технического состояния по ГОСТ 31937‑2024 и перечень мер.
По каким нормам проводится обследование?
ГОСТ 31937‑2024 (правила обследования и категории состояния), ГОСТ 23118‑2019 (требования к стальным конструкциям), СП 16.13330.2017 (поверочный расчет), ГОСТ 3242‑79 и ГОСТ Р 55724‑2013 (контроль сварных соединений).
Какие методы применяются?
Визуально-измерительный контроль, измерение толщины металла, ультразвуковой контроль сварных швов, геодезические измерения геометрии, при необходимости отбор образцов на растяжение. Средства измерений с действующей поверкой перечислены в заключении.
Какие категории технического состояния бывают?
По ГОСТ 31937‑2024 четыре категории: нормативное, работоспособное, ограниченно-работоспособное и аварийное. Категорию присваивают по каждому элементу и по объекту в целом.
Сколько занимает обследование?
Зависит от площади каркаса, доступа к узлам и объема неразрушающего контроля. Срок называем в коммерческом предложении и фиксируем в договоре.
Что если конструкция в аварийном состоянии?
Сообщаем заказчику сразу, не дожидаясь заключения. В заключении указываем дефекты и первоочередные меры: ограничение нагрузок и доступа, временные раскрепления. Проект усиления выполняет проектная организация.
Можно ли обследовать без остановки производства?
Как правило, да: осмотр, обмеры и толщинометрию ведем в работающем цехе по согласованному графику. Остановка участка нужна, если требуется отбор образцов или доступ к узлам под оборудованием.
Как часто нужно обследовать металлоконструкции?
Сроки плановых обследований задают ГОСТ 31937‑2024 и проектная документация здания, для опасных производственных объектов действуют требования промышленной безопасности. Внеочередное обследование нужно после аварии, пожара, при изменении нагрузок и появлении дефектов.
