У стеклянного ограждения нагрузку несет не всегда стекло. Решать может стойка, нижний профиль или крепление в отверстии стекла, и от этого зависит, куда прикладываем нагрузку и на что смотрим после.
Протокол испытательной лаборатории ООО «СТАТУС КАПИТАЛ». Общий порядок и нагрузки по типам зданий: испытание стеклянных ограждений.
Модель по типовым габаритам цельностеклянного ограждения, не чертеж конкретного объекта
Для ограждений балконов и лестниц метод один: горизонтальная нагрузка по ГОСТ 25772‑2025. Атриумы и трибуны стандарт не называет, их испытываем тем же способом по программе, согласованной с заказчиком, с нагрузкой по СП 20.13330.2016. Меняются место приложения и узел, который проверяем внимательнее всего. Стеклянное ограждение на кровле по пожарным нормам испытывают по ГОСТ Р 53254‑2009, это испытание ограждений кровли.
Модели по типовым габаритам стеклянных ограждений, не чертежи конкретных объектов. Модель можно повернуть мышью.
Стойки крепятся к плите, стекло держат зажимы на стойках, поручень идет по стойкам.

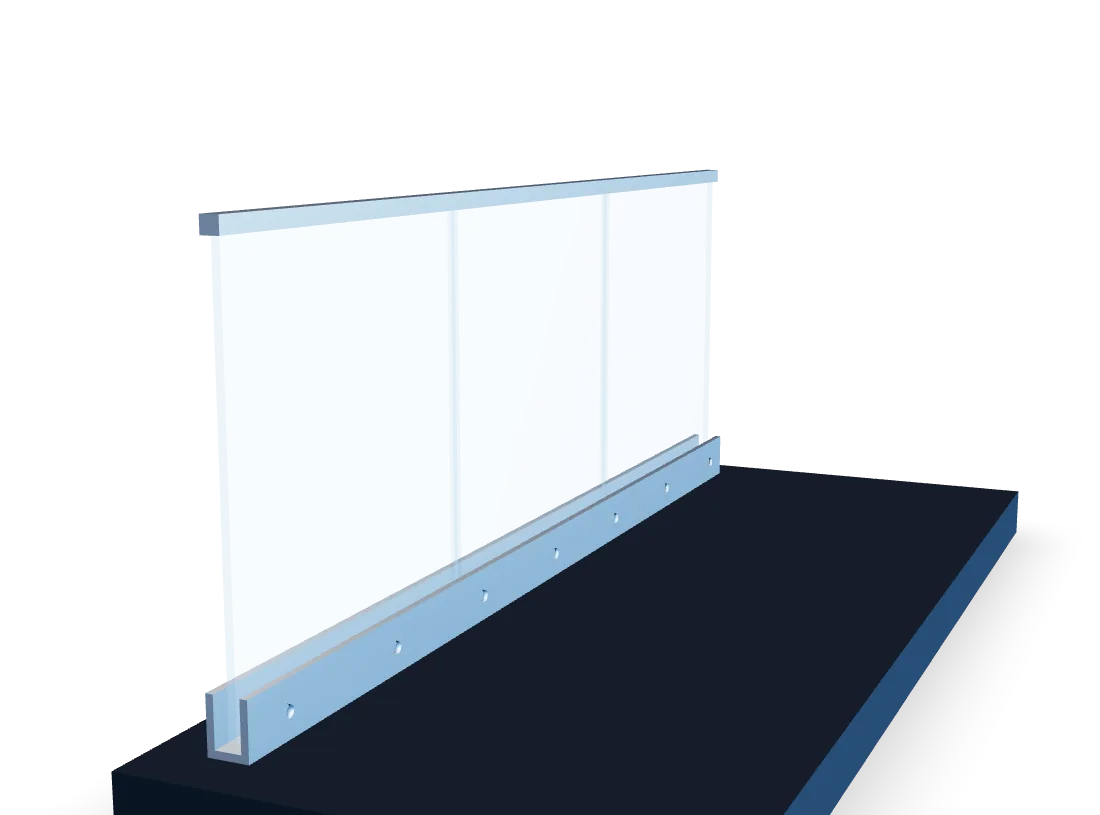

Стоек нет, стекло зажато внизу в профиле на плите и работает как консоль.
Стекло крепится через отверстия к торцу плиты или к стойкам.
Стекло вставлено в раму со стойками, поручнем и нижним ригелем.
| Конструкция | Куда нагрузка | Что решает результат | На что смотрим после |
|---|---|---|---|
| Стекло между стойкамиСтойки крепятся к плите, стекло держат зажимы на стойках, поручень идет по стойкам. | На поручень в середине пролета и у стойки. | Стойка и ее крепление к плите: стекло здесь заполнение, основную нагрузку несут стойки. | Положение стекла в зажимах, прокладки, анкеры стоек. |
| Цельностеклянное в нижнем профилеСтоек нет, стекло зажато внизу в профиле на плите и работает как консоль. | На верхнюю кромку стекла или на накладной поручень. | Профиль, его крепление к плите и то, как стекло зажато в профиле. | Сместилось ли стекло в профиле после снятия нагрузки, крепление профиля по длине. |
| Стекло на точечных крепленияхСтекло крепится через отверстия к торцу плиты или к стойкам. | На кромку или поручень у креплений и между ними. | Зона отверстий: втулки, прокладки, кромка стекла вокруг отверстия. | Сколы у отверстий, втулки, крепления к торцу плиты. |
| Стекло в металлическом каркасеСтекло вставлено в раму со стойками, поручнем и нижним ригелем. | На поручень, как у металлического ограждения. | Каркас, сварные швы, крепление стоек. | Не касается ли стекло металла, не пережато ли в раме. |
На одном объекте часто стоят два-три типа сразу: стекло между стойками на лестнице и цельностеклянное у атриума. Каждый тип испытываем отдельно, в протоколе он описан своей строкой.
ГОСТ 25772‑2025 допускает два вида стекла для заполнения ограждения: многослойное по ГОСТ 30826‑2014 или закаленное по ГОСТ 30698‑2014. Обычное листовое стекло в ограждение ставить нельзя.
Толщину и класс защиты стекла стандарт не называет: их задает рабочая документация в зависимости от нагрузок. Поэтому на объекте мы не спорим о том, какой толщины должно быть стекло, а сверяем фактическое стекло с документацией: вид, толщину на открытой кромке, маркировку.
Тот же стандарт требует, чтобы узел крепления не пережимал стекло и не создавал в нем точечных напряжений. Стекло, которое касается металла в зажиме или в раме, в протоколе будет отдельной строкой, даже если нагрузку секция выдержала.

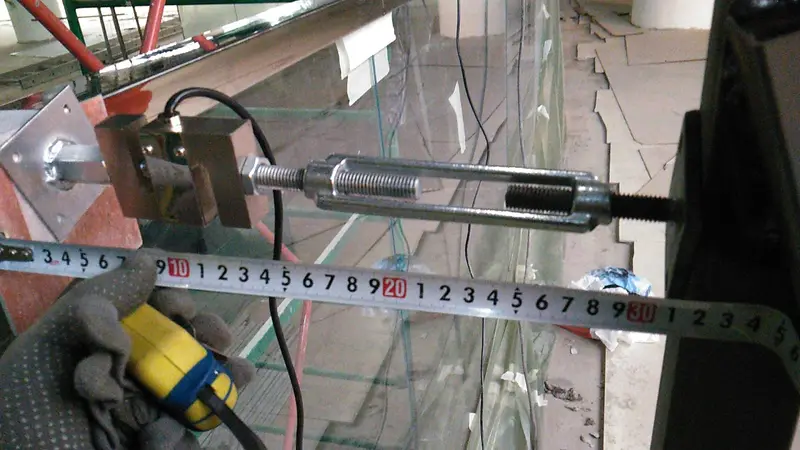

Талреп и датчик усилия, 2017. Талреп и датчик усилия с кабелем на поручне стеклянного ограждения, под ними рулетка

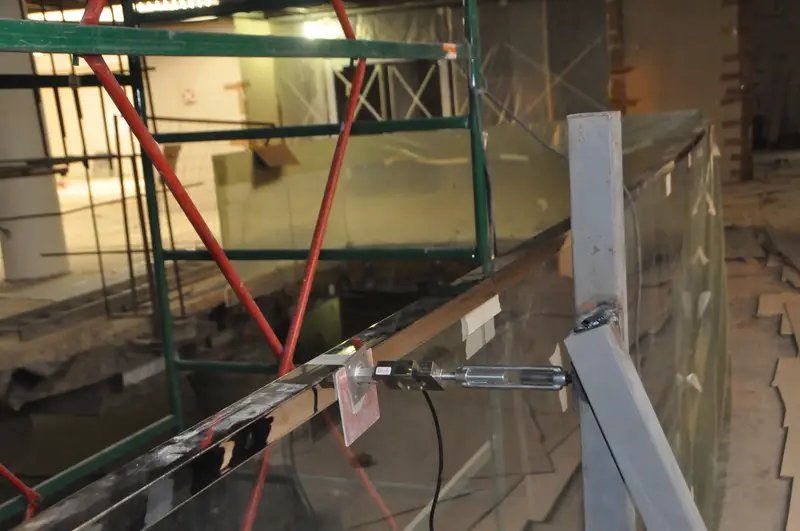

Упор, талреп, датчик, 2017. Стальной упор, талреп и датчик усилия с кабелем, прижатые к поручню цельностеклянного ограждения над атриумом, вокруг строительные леса

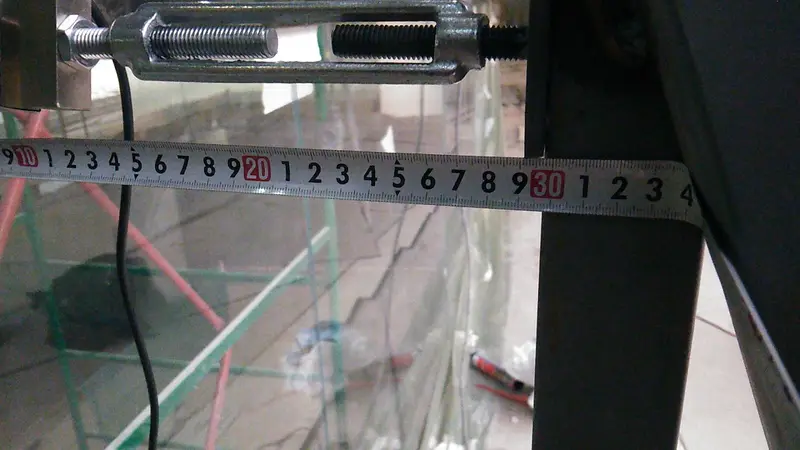

Смещение по рулетке, 2017. Рулетка вдоль поручня стеклянного ограждения рядом с талрепом для контроля смещения
Наш выезд на Башню «Федерация», Москва-Сити, апрель 2017 года. Нагружение цельностеклянного ограждения атриума: от стального упора через талреп и датчик усилия на поручень.
Цельностеклянные ограждения центрального атриума и торговой зоны на этажах -1 и +1 башни «Восток». Здание еще строилось: работали со строительных лесов, параллельно с монтажом.
Рядом с ограждением ставили стальной упор. От него через талреп и датчик усилия нагрузка шла на поручень, смещение поручня контролировали рулеткой. Талрепом нагрузку набирают плавно, датчик показывает усилие на каждом этапе.
Про сдачу, нагрузки и протокол: вопросы на странице испытания. Другой вопрос: statuscapital.spb@gmail.com.
Нет. Выборку согласуем до выезда: каждый тип конструкции, крайние и угловые секции, секции у лестниц и перепадов высоты. Число точек и места стоят в коммерческом предложении, а после испытания на плане в приложении к протоколу.
Нет. Толщину стекла и класс защиты задает рабочая документация, так прямо сказано в ГОСТ 25772‑2025. Мы сверяем фактическое стекло с документацией: по маркировке и по толщине на открытой кромке.
Нагружаем в нерабочее время или по участкам, порядок согласуем с эксплуатирующей организацией до выезда.
Перегородки не ограждения, для них свой стандарт, и в область аккредитации лаборатории они не входят. Протокол испытаний на перегородку мы не выпускаем.
Напишите, какие типы ограждений на объекте и сколько их. Узлы крепления лучше показать фото или листом рабочей документации: так точнее посчитаем точки.
Можно написать напрямую: statuscapital.spb@gmail.com или позвонить +7 (495) 640-45-55.
Прокручивайте: чертеж собирается по слоям на листе, потом узел переходит в 3D-модель. Типовой узел, цифры нагрузок только из норм.
Типовой узел в разрезе со штампом лаборатории: из чего состоит ограждение и куда прикладывается нагрузка. Не чертеж конкретного объекта.
Высоты отсчитываем от чистого пола, отметка ±0,000. Ограждение стоит на плите перекрытия, стяжка и покрытие пола доходят до профиля.
Алюминиевый профиль на анкерах к плите. Стекло стоит в пазу на опорных подкладках, с двух сторон уплотнители EPDM и клинья: металл стекла не касается.
Два закаленных листа по 10 мм и пленка ПВБ 1,52 мм между ними: при разрушении осколки остаются на пленке. Многослойное стекло по ГОСТ 30826 допускает ГОСТ 25772-2025.
Нержавеющая труба 42,4 мм с пазом надета на кромку стекла через вставку EPDM и связывает листы между собой.
Верх поручня 1,2 м от чистого пола: такую высоту ограждений балконов, лоджий и наружных площадок требует СП 54.13330.2022 (п. 6.4.4), для общественных зданий СП 118.13330.2022 (п. 6.12).
Горизонтальная нагрузка на поручень наружу: для общественных зданий 0,8 кН/м по СП 20.13330.2016 (п. 8.2.6 в), расчетная с коэффициентом 1,2 (п. 8.2.7) 0,96 кН/м. Гидроцилиндр упирается в раму на полу, усилие показывает динамометр, смещение верха индикатор. Подъем до контрольного значения за 2 минуты, выдержка 5 минут, метод ГОСТ 25772-2025.
Тот же узел в модели: профиль, триплекс, поручень и оснастка испытания. Модель можно повернуть.
Чертеж и модель типового узла, не чертеж конкретного объекта. Размеры в миллиметрах, масштаб условный.
