Коротко
Монорельс - балка для перемещения электротали или анкерного устройства, используемого для подвешивания промышленных альпинистов и люлек при обслуживании фасадов. Грузовые монорельсы испытываются по ФНП ПС (приказ Ростехнадзора № 461) и РД 10-525-03: статика 125% с выдержкой 10 минут, динамика 110%; частичное техосвидетельствование - ежегодно, полное (с испытаниями) - раз в 3 года. Анкерные пути проверяются по ГОСТ EN 795-2019 (тип D) и документации изготовителя не реже 1 раза в 12 месяцев (ГОСТ Р ЕН 365-2010). Без протокола работа на монорельсе запрещена. Стоимость зависит от длины и количества путей.
Что такое монорельс и зачем его испытывать
Монорельс - двутавр (10-36М) или швеллер, закрепленный к перекрытию на заданной высоте. По нему движется каретка (тельфер, балочная тележка) для:
- Подвешивания страховочных тросов (анкерный путь для промальпа).
- Перемещения грузов в цехе.
- Эвакуационных систем в медицинских учреждениях (потолочные подъемники).
- Подъема элементов оборудования.
Испытание подтверждает:
- Прочность монорельса и кронштейнов.
- Надежность креплений к перекрытию.
- Безопасность соединений секций.
- Исправность ограничителей.
Нормативная база
- Федеральный закон № 116-ФЗ - промышленная безопасность опасных производственных объектов.
- ФНП ПС (приказ Ростехнадзора № 461 от 26.11.2020, действуют до 01.09.2032) - техническое освидетельствование и испытания подъемных сооружений. Важно: с 01.09.2024 краны мостового типа и консольные до 10 т, управляемые с пола, выведены из-под ФНП - для них испытания идут по руководству изготовителя.
- РД 10-525-03 «Рекомендации по проведению испытаний грузоподъемных машин» - методическая основа.
- ГОСТ EN 795-2019 «ССБТ. СИЗ от падения с высоты. Устройства анкерные» - монорельс промальпа = жесткая анкерная линия типа D.
- Правила по охране труда при работе на высоте (приказ Минтруда № 782н, действуют до 01.09.2031 в ред. приказа № 287н от 29.04.2025).
- ГОСТ Р ЕН 365-2010 - периодическая проверка анкерных устройств не реже 1 раза в 12 месяцев компетентным лицом.
По ФНП ПС (п. 171) и РД 10-525-03 статические испытания проводятся нагрузкой 125% от номинальной грузоподъемности с удержанием не менее 10 минут, динамические (п. 179) - 110%.
Виды монорельсов
| Вид | Назначение | Нагрузка типовая |
|---|---|---|
| Монорельс с ручной талью | Перемещение грузов в цехе | 250 - 3 200 кг |
| Монорельс с электроталью | Производственные линии | 500 - 10 000 кг |
| Анкерный монорельс (горизонтальный) | Страховка промальпа | 2 × 500 кгс / точка |
| Потолочный подъемник медицинский | Перемещение пациентов | 100 - 200 кг |
Методика испытания - 7 шагов
- Техосмотр. Визуальный контроль сварных швов, отсутствие деформаций, трещин, следов коррозии. Контроль кронштейнов, болтовых соединений.
- Геометрия. Замер отклонений балки от прямолинейности (не более 1/1000 длины), горизонтальности, высоты от пола.
- Проверка каретки. Свободный ход без заклиниваний, ограничители с обеих сторон, стопорные устройства.

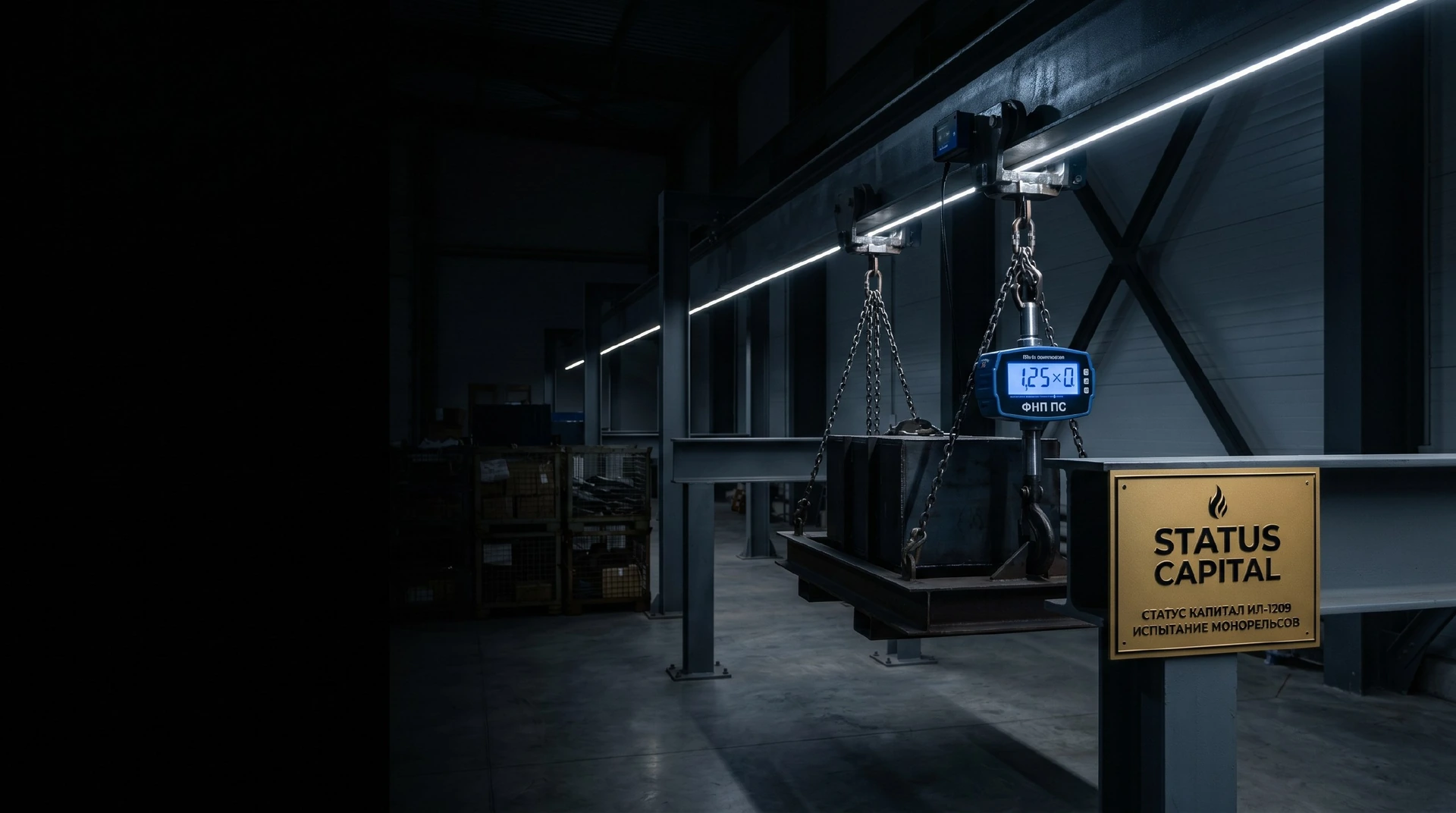

- Статические испытания. Груз 125% от номинала подвешивается в середине пролета, удержание 10 минут. Фиксация остаточного прогиба - не более 0,002 × L (L - длина пролета).
- Динамические испытания. Перемещение груза 110% от номинала вдоль всей длины монорельса, замер динамических нагрузок.
- Испытание анкерной точки (при наличии). Нагрузка 500 кгс на каждую точку, удержание 3 минуты (ГОСТ EN 795).
- Протокол. Акт, фотоотчет, отметка в техпаспорте, бирка с датой и номером протокола, крепится на монорельс.
Периодичность испытаний
| Тип монорельса | Первичное | Периодическое |
|---|---|---|
| Монорельс с электроталью (под ФНП) | До ввода | Частичное ТО - 1 раз в год; полное (с испытаниями) - 1 раз в 3 года |
| Таль/кран-балка до 10 т с пола (вне ФНП с 09.2024) | До ввода | По руководству изготовителя, обычно 1 раз в год |
| Анкерный путь (промальп) | До ввода | Проверка компетентным лицом - 1 раз в 12 мес (ГОСТ Р ЕН 365-2010) |
| После ремонта / реконструкции | Обязательно | - |
| После аварии | Внеплановое | - |
| Потолочный подъемник медицинский | До ввода | По паспорту изготовителя |
Типичные дефекты
- Ослабленные болтовые соединения на кронштейнах (особенно после вибрации).
- Коррозия закладных в местах крепления к перекрытию.
- Износ крюковой подвески тали.
- Отсутствие или неисправность концевых ограничителей.
- Отслоение/трещины сварных швов стыков секций.
- Деформация полки двутавра из-за перегрузки.
- Не актуальные бирки / журналы.
FAQ
1. Нужно ли регистрировать монорельс в Ростехнадзоре?
С 01.09.2024 краны мостового типа и консольные до 10 т, управляемые с пола, и ручные тали - вне ФНП и учету не подлежат. Электротали свыше 10 т и пути на опасных производственных объектах - под полным действием ФНП № 461.
2. Что такое анкерный путь?
Горизонтальная линия для промальпа с возможностью перемещения карабина без отстегивания.
3. Какая нагрузка при испытании?
125% статика и 110% динамика - для грузоподъемных (ФНП п. 171, 179); люльки - 150% по ГОСТ 27372-87; анкерные точки - тяговая проверка по методике изготовителя, почти всегда 5 кН.
4. Срок действия протокола?
До следующего освидетельствования: частичное ТО - через год, полное с испытаниями по ФНП - через 3 года; анкерные пути - проверка каждые 12 месяцев (ГОСТ Р ЕН 365-2010).
5. Обязательны ли бирки?
Да. На монорельсе - дата и номер протокола, на анкерных точках - номер точки и грузоподъемность.
6. Можно ли испытывать с фактическим грузом производства?
Теоретически да, если он калиброван. Практически - используют водонаполняемые или металлические эталонные грузы.
7. Кто оформляет паспорт монорельса?
Производитель при изготовлении + эксплуатант ведет ежегодные записи об испытаниях.
