Стекло проверяем там, где оно стоит: нагружаем смонтированную секцию, протокол выпускает испытательная лаборатория ООО «СТАТУС КАПИТАЛ». На этой странице два московских здания, где мы это делали, и снимки оттуда.
Как проходит испытание и какая нагрузка для какого здания, подробно на странице испытание стеклянных ограждений.
В «Федерации» усилие передавали на поручень, в Discovery на кромку стекла. Чем еще отличались эти работы, видно в таблице под карточками.
Цельностеклянные ограждения атриума и торговой зоны башни «Восток», многослойное стекло из закаленных листов. Здание еще строилось: ограждения нагружали со строительных лесов, в атриуме рядом продолжался монтаж. Усилие передавали на поручень через талреп от стального упора, величину снимали с датчика.

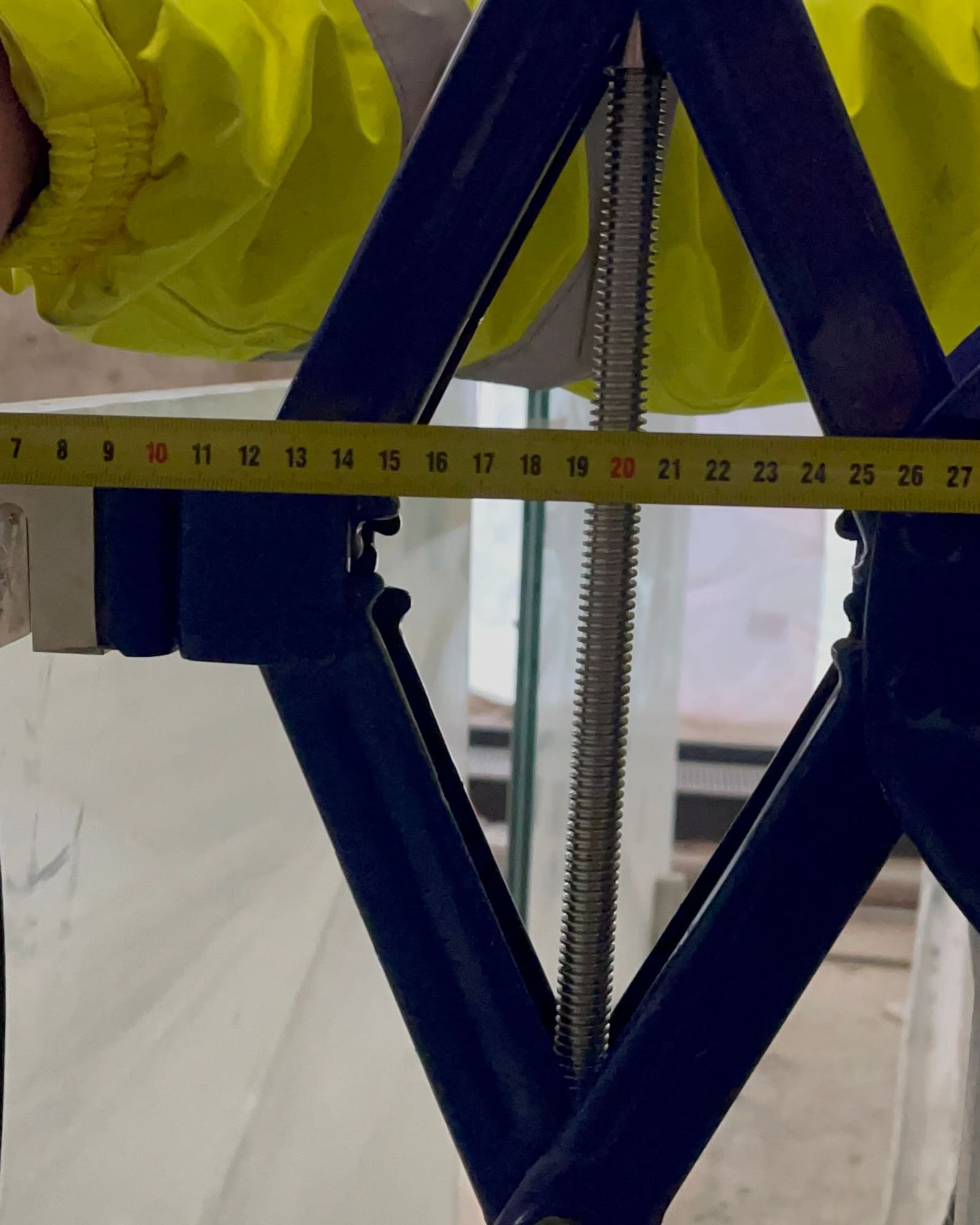

Стеклянные ограждения высотой 1560 мм. Горизонтальную нагрузку давали на верхнюю кромку стекла ромбическим домкратом от стального упора и следили за усилием по табло динамометра. Протокол от 1 октября 2021 года.
| Башня «Федерация» | Discovery | |
|---|---|---|
| Точка приложения | Поручень над стеклом | Верхняя кромка стекла |
| Чем создавали усилие | Талреп от стального упора, усилие по датчику | Ромбический домкрат от стального упора, усилие по табло динамометра |
| Что смотрели после снятия нагрузки | Остаточные деформации стекла и анкерных креплений | Остаточные деформации стекла и креплений |
Обе работы выполнены до аккредитации лаборатории ООО. С 11 сентября 2026 года протоколы выпускает испытательная лаборатория ООО «СТАТУС КАПИТАЛ». Итог одного из испытаний 2026 года в жилом доме в Москве с цифрами из протокола: на странице испытание стеклянных ограждений.
Снимки наши. Заказчиков по имени не называем, люди в кадре без лиц.

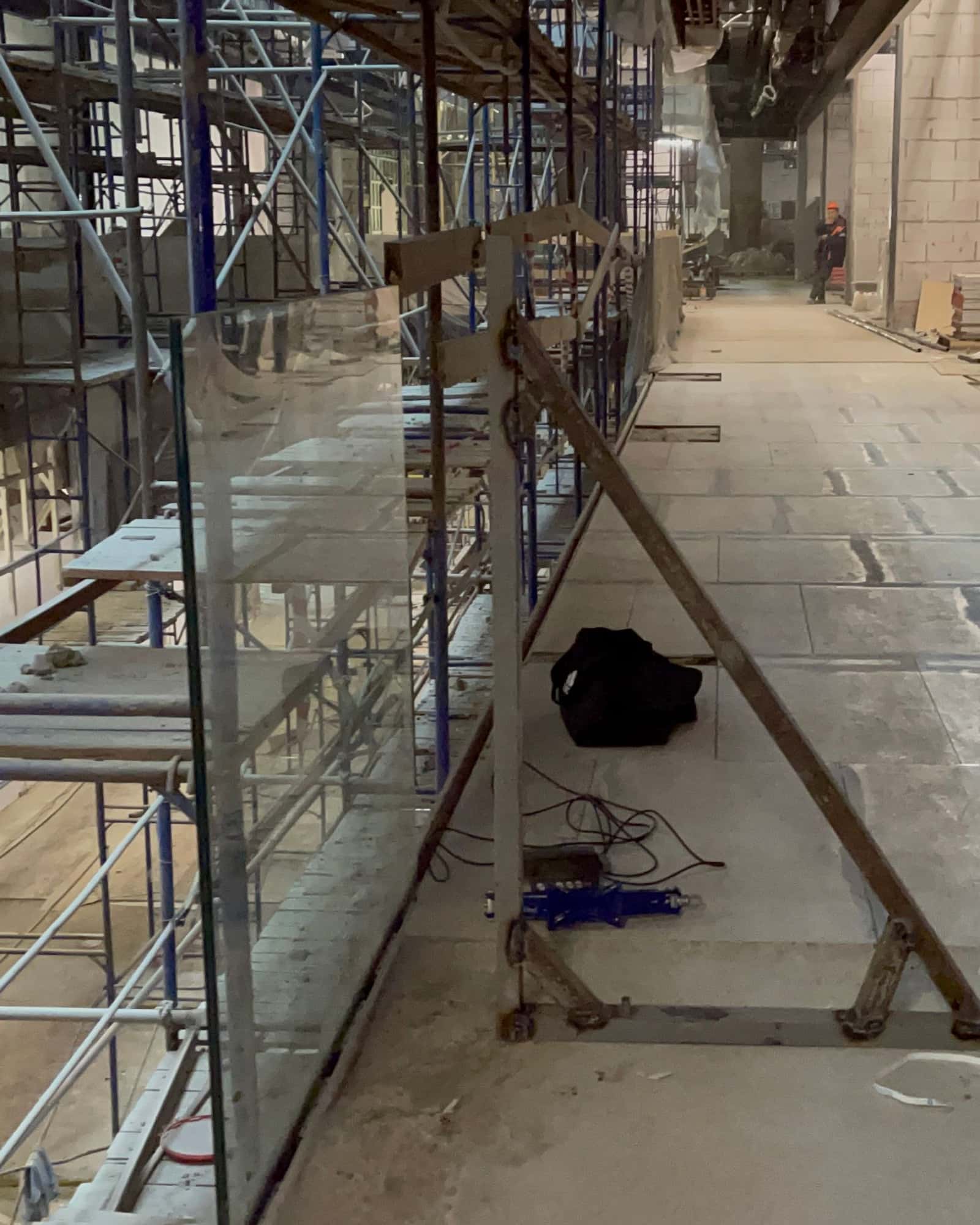

Стекло нагружают горизонтально, поэтому рядом с ограждением нужна опора для упора. В атриуме «Федерации» и в Discovery упор ставили на перекрытие со стороны прохода. Если у секции проход узкий или заставлен, место нагружения выбираем вместе с эксплуатацией.
Какие секции нагружать, согласуем по плану этажа до выезда, схема мест идет в приложение к протоколу. Разные типы конструкций, от стекла между стойками до точечных креплений, разобраны на странице стеклянные ограждения по типам.

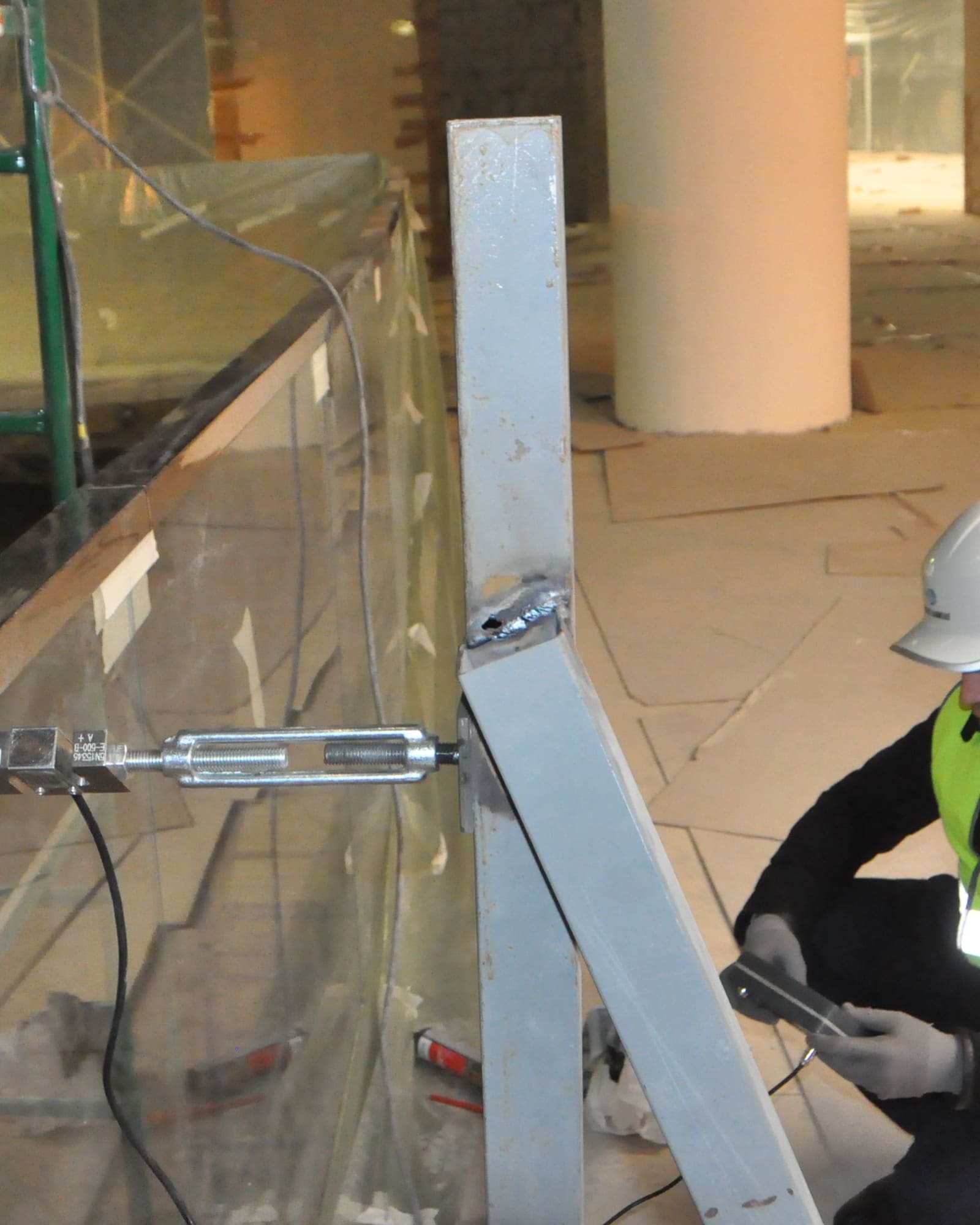

Упор на поручне. Стальной упор и датчик усилия у ограждения атриума. Башня «Федерация», 2017.

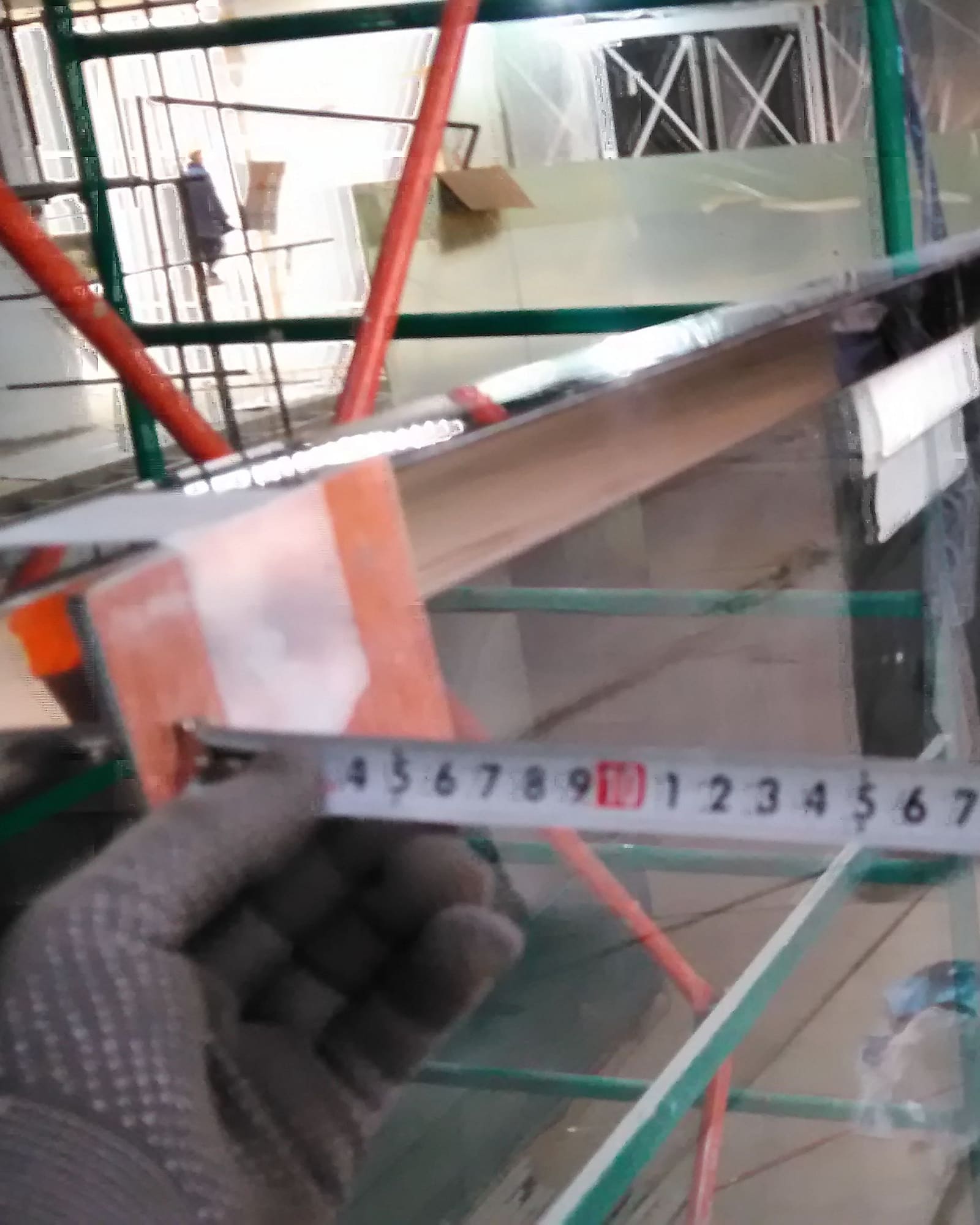

Контроль смещения. Рулетка вдоль поручня во время нагружения. Башня «Федерация», 2017.
Талреп и датчик. Оснастка на поручне стеклянного ограждения. Башня «Федерация», 2017.
Зажим стекла. Типовой узел крепления стекла к стойке на условной модели.
Настоящие фотографии испытаний стеклянного ограждения атриума, Башня «Федерация», 2017. Узел зажима отдельно показан на условной модели.
Да, если испытываемые секции смонтированы полностью: стекло в зажимах или профиле, поручень закреплен, крепление к основанию затянуто. Недостроенные секции в испытание не берем.
Нормативную горизонтальную нагрузку на поручень задает СП 20.13330.2016, пункт 8.2.6, она зависит от назначения здания: жилое, трибуны и спортивные залы или другие здания и помещения. Если в задании на проектирование нагрузка больше, испытываем по заданию. В протоколе указано, откуда взято каждое число.
Да, по Москве и области. Лаборатория находится в Москве, проезд до объекта учитываем в коммерческом предложении.
Испытательная лаборатория ООО «СТАТУС КАПИТАЛ», аттестат аккредитации № RU.ИЛЦ.4.В.2.1571.26 от 11.09.2026, система добровольной сертификации АСК. Стеклянные ограждения записаны в позиции 1 области аккредитации: горизонтальная статическая нагрузка, пролом сосредоточенной нагрузкой, ударная безопасность по ГОСТ 33559‑2015.
По плану и типу стекла посчитаем число точек и ответим коммерческим предложением с датой выезда. Если документации нет, опишите ограждение словами и приложите фото на почту.
Можно написать напрямую: statuscapital.spb@gmail.com или позвонить +7 (495) 640-45-55.
