Если некогда читать
Соответствие требованиям 123-ФЗ подтверждается либо выполнением требований документов по стандартизации, применяемых на добровольной основе (СП 2.13130.2020, ГОСТ Р 53295-2009), либо расчетом пожарного риска (ч. 1 ст. 6 123-ФЗ). На практике протокол контроля толщины и адгезии требуют органы надзора, строительный контроль и экспертиза как подтверждение соответствия покрытия проекту огнезащиты. Испытания проводит испытательная лаборатория для подтверждения заявленного предела огнестойкости (R30, R45, R60, R90, R120, R150). Стандартный порядок включает 4 этапа: визуальный осмотр (трещины, отслоения, наплывы, пропуски), измерение толщины (магнитный или ультразвуковой толщиномер, схема замеров по проекту огнезащиты и программе контроля), контроль адгезии методом отрыва по ГОСТ 32299-2025, оформление протокола. Без протокола испытательной лаборатории МЧС не примет объект. Стоимость зависит от площади: чем больше объем, тем ниже цена за квадратный метр.
Кто и когда проводит контрольные испытания
Кто проводит
Только испытательная лаборатория - в национальной системе аккредитации (ФСА) или системе добровольной сертификации (СДС, например). Аттестат должен покрывать конкретный метод: «контроль толщины огнезащитного покрытия» и/или «определение адгезии огнезащитного покрытия».
Не подходят:
- Внутренний контроль подрядчика-монтажника (он субъективен)
- Сертификаты на материал от производителя (они доказывают только характеристики материала, а не качество монтажа)
- «Заключения» неаккредитованных компаний
Когда проводить
| Случай | Срок |
|---|---|
| Первичный контроль | После окончания монтажа огнезащиты, до закрытия конструкций |
| Промежуточный контроль | На каждом этапе: после грунтовки, после каждого слоя огнезащиты |
| Итоговый контроль | Перед сдачей объекта МЧС |
| Повторный контроль | Каждые 5 лет (по СП 2.13130) |
| Внеплановый | После пожара, реконструкции, изменения эксплуатации |
Важно: контроль ДО закрытия конструкций - это критически важный этап. Если конструкции уже зашиты подвесным потолком или фальшстеной, контроль возможен только выборочным вскрытием - что сложнее и дороже.
Этап 1. Визуальный осмотр
Что проверяется
- Целостность покрытия - отсутствие пропусков, незакрытых участков
- Однородность - равномерное распределение по поверхности
- Отсутствие дефектов:
- Трещины (любые)
- Отслоения от металла
- Пузыри (вспучивающиеся составы)
- Наплывы и потеки
- Загрязнения, посторонние включения
- Соответствие проекту - те же конструкции, что в проекте, и они покрыты тем же составом
Что фиксируется
В протоколе обязательно:
- Объекты осмотра (с привязкой к проектным маркам, например, «балка Б-1.2 на уровне 18 этажа»)
- Описание каждого выявленного дефекта
- Фотофиксация дефектов с привязкой к месту
- Заключение по каждой конструкции: «соответствует» / «не соответствует» / «требует доработки»
Подводные камни
- Скрытые конструкции: если балки/колонны зашиты, осмотр проводится выборочно. Нужно вскрывать пробы.
- Перекрашивание: если поверх огнезащиты нанесено финишное покрытие (краска, грунт), это нарушение СП 2.13130 - финишное покрытие должно быть совместимо с огнезащитой.
Этап 2. Измерение толщины покрытия
Норматив
ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности» (с Изменением № 1) + СП 433.1325800.2019 (замер толщины покрытия на объекте).
Методы

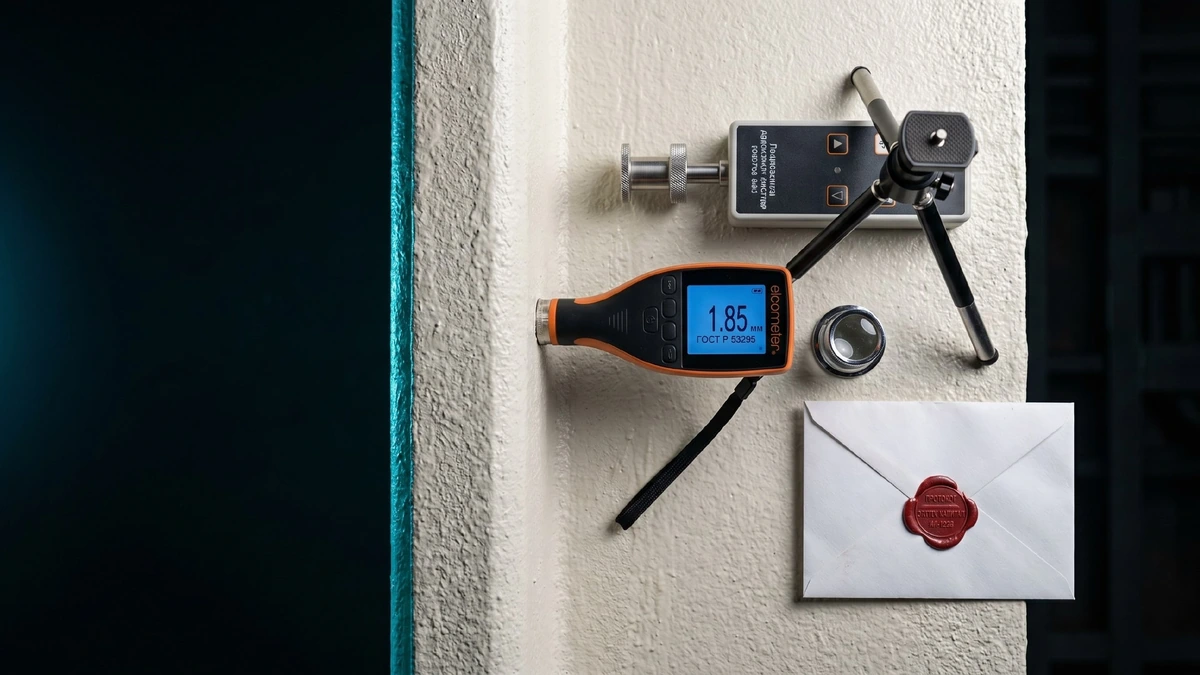

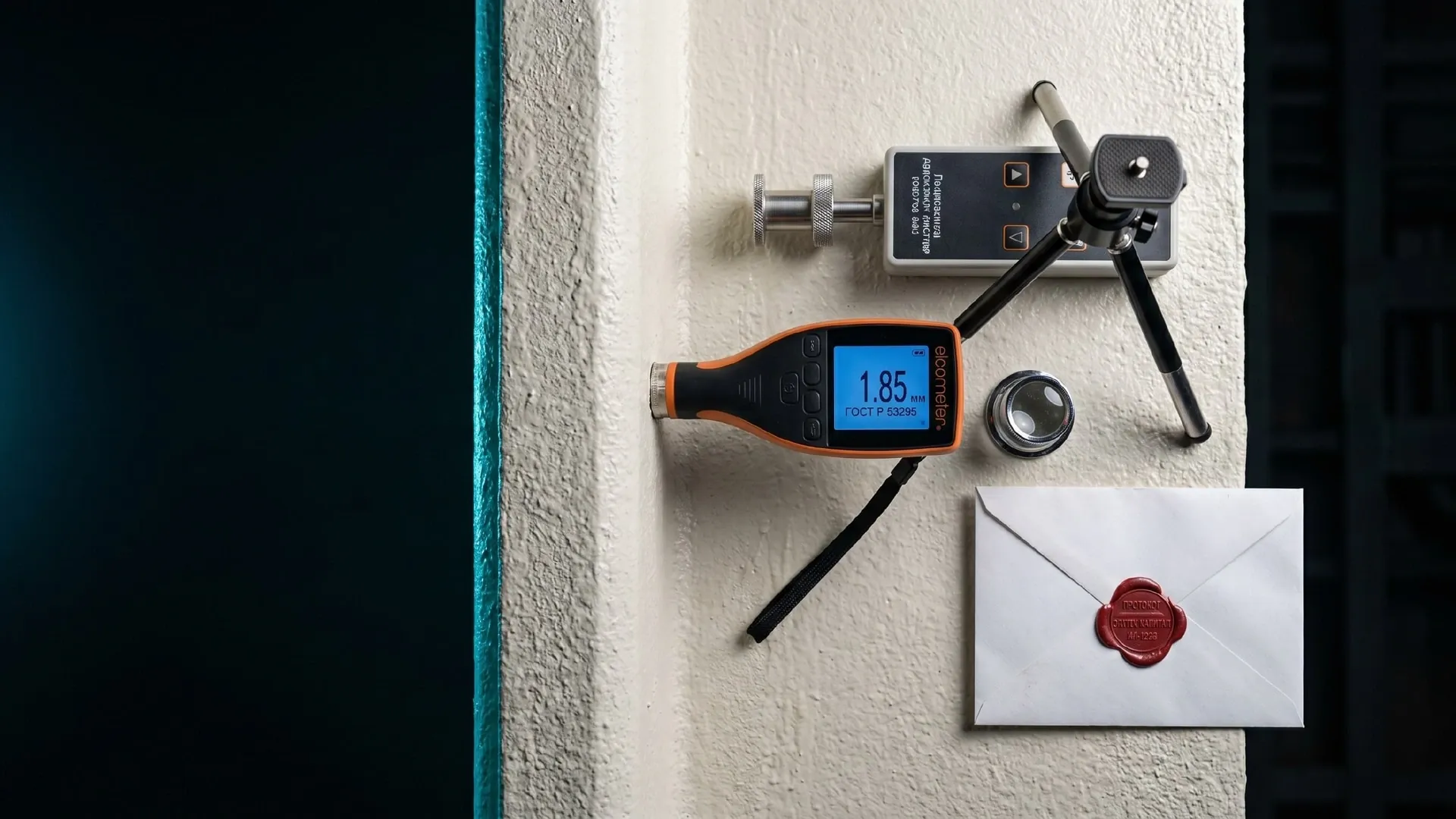

3.1. Магнитный толщиномер
Применяется для металлических конструкций с любыми типами покрытий (вспучивающиеся составы, конструктивные).
Принцип: магнитный датчик определяет расстояние до металлической основы. Точность - ±5%.
Применяют магнитные и вихретоковые толщиномеры покрытий с действующей поверкой: модель прибора и номер свидетельства о поверке указывают в протоколе.
3.2. Ультразвуковой толщиномер
Применяется для немагнитных металлов (нержавейка, алюминий) или для покрытий, где магнитный метод неточен.
Принцип: ультразвуковой импульс, измерение времени прохождения волны.
Сетка контрольных точек
ГОСТ Р 53295-2009 регламентирует измерение толщины только на испытательном образце (п. 5.4.3): не менее десяти точек по периметру обогреваемой поверхности двутавра, с шагом не более 500 мм по высоте. Схема замеров на объекте нормой не установлена и определяется проектом огнезащиты и программой контроля.
Для разных типов конструкций мы применяем такую схему:
| Конструкция | Минимум точек на единицу |
|---|---|
| Двутавр (Б1-Б10), 6 м | 10 точек (полки + стенка) |
| Колонна КК-100, 3 м | 8 точек (4 грани) |
| Швеллер Ш-30, 6 м | 8 точек |
| Лист 1000×500 мм | 5 точек (4 угла + центр) |
| Уголок 100×100, 6 м | 8 точек |
Распределение точек:
- Не на сварных швах (там толщина может отличаться)
- Не у стыков и соединений (риск некорректных замеров)
- Равномерно по площади
- Минимум 50 мм от края
Допустимые значения
Требование к фактической толщине покрытия задают проект огнезащиты и техническая документация изготовителя средства огнезащиты (ГОСТ Р 53295-2009, п. 4.2). СП 2.13130.2020 п. 5.4.3 требует наличия проекта огнезащиты и соответствия способа нанесения способу, описанному в протоколе испытаний.
Практика приемки:
- Проектная 2,0 мм - фактическая не менее 2,0 мм в каждой точке
- Проектная 1,5 мм - фактическая не менее 1,5 мм в каждой точке
- Проектная 3,5 мм - фактическая не менее 3,5 мм в каждой точке
Если хотя бы одна точка ниже проектной - конструкция не соответствует. Решение: дополнительный слой или замена покрытия.
Что записывается в протокол
| № | Объект | № точки | Проектная (мм) | Фактическая (мм) | Разн. (мм) | Соотв. |
|---|---|---|---|---|---|---|
| 1 | Колонна К-1.1 | 1 | 2,0 | 2,1 | +0,1 | да |
| 2 | Колонна К-1.1 | 2 | 2,0 | 2,3 | +0,3 | да |
| 3 | Колонна К-1.1 | 3 | 2,0 | 1,8 | -0,2 | НЕТ |
| … | … | … | … | … | … | … |
В заключении - статистика: процент соответствия, средняя толщина, максимум, минимум, СКО.
Этап 3. Контроль адгезии (сцепления)
Норматив
ГОСТ 32299-2025 (ISO 4624:2023) «Материалы лакокрасочные. Определение адгезии методом отрыва». Для огнезащитных покрытий это основной метод: их толщина 1-3 мм, а метод решетчатого надреза (ГОСТ 31149-2014, ГОСТ 15140-78) на слои толще 200 мкм не распространяется.
Зачем нужен
Если толщина в норме, но покрытие легко отшелушивается - оно не работает при пожаре. Адгезия - это «сцепка» покрытия с металлом.
Методы
4.1. Метод отрыва (поправнее)
Принцип:
- На покрытие наклеивается «грибок» (металлический зажим)
- Зажим вытягивается перпендикулярно поверхности
- Измеряется усилие отрыва
Допустимая сила отрыва: не менее 0,1 МПа (значение задает техническая документация изготовителя средства огнезащиты).
4.2. Метод решетчатого надреза (только для тонких лакокрасочных слоев до 200 мкм)
Принцип:
- На покрытие наносится решетка надрезов специальным режущим инструментом (6 или 11 параллельных + перпендикулярных линий)
- Прикладывается клейкая лента
- Лента отрывается резким движением
- Оценивается состояние решетки по 6-балльной шкале
Допустимая оценка: класс 0-1 (по ГОСТ 31149, для тонких слоев) - отслоение не более 5%.
| Класс | Описание | Допустимо? |
|---|---|---|
| 0 | Никакого отслоения | да |
| 1 | < 5% отслоилось | да |
| 2 | 5-15% отслоилось | НЕТ |
| 3 | 15-35% отслоилось | НЕТ |
| 4 | 35-65% отслоилось | НЕТ |
| 5 | > 65% отслоилось | НЕТ |
Сетка контрольных точек
Минимум 3 точки на 100 м² поверхности. Распределение по разным конструкциям, разным узлам, разным условиям (внутренние/внешние).
Что записывается в протокол
| № | Объект | Метод | Результат | Соотв. |
|---|---|---|---|---|
| 1 | Балка Б-2.3 | отрыв | 0,15 МПа | да |
| 2 | Колонна К-3.1 | решетка | класс 1 | да |
| 3 | Балка Б-1.5 | решетка | класс 2 | НЕТ |
Этап 4. Оформление протокола
Структура протокола (обязательные разделы)
- Реквизиты лаборатории (включая номер аттестата)
- Дата, номер протокола
- Объект (адрес, назначение)
- Заказчик
- Цель испытания
- Перечень конструкций и примененных составов
- Результаты визуального осмотра
- Результаты замера толщины (с таблицей)
- Результаты контроля адгезии (с таблицей)
- Заключение
- Срок действия (5 лет)
- Фотофиксация (минимум 12 фото)
- Подписи и печать
Подробный разбор как читать протокол - на что обратить внимание заказчику.
Срок выпуска
5-10 рабочих дней после окончания замеров. На крупных объектах (от 5000 м²) - до 14 дней.
Электронный или бумажный
Юридическая сила одинакова. Но при вводе объекта или на проверке могут попросить оригинал - лучше иметь оба. Электронная копия с подписью и печатью - допустима.
ТИПИЧНЫЕ ОШИБКИ И КАК ИХ ИЗБЕГАТЬ
Ошибка 1. Замерять только середину конструкции
Часто прорабы говорят: «померяли в середине балки, толщина 2,1 мм - норма». Это ошибка! Замеры делают по всей схеме, заданной проектом огнезащиты и программой контроля. В углах, у стыков, на узлах толщина может быть в 2-3 раза меньше.
Ошибка 2. Замерять без поверки прибора
Магнитный толщиномер требует поверки раз в год. Без поверки - протокол не действителен. Лаборатория обязана иметь свидетельство о поверке.
Ошибка 3. Не проверять адгезию
Многие пропускают адгезию, считая, что «толщина - главное». Но без адгезии покрытие отвалится при первом нагреве. Это критическая ошибка.
Ошибка 4. Замер только готового объекта
Контроль проводится на каждом этапе, не только на готовом объекте. Слой 1 → замер → слой 2 → замер → финальный замер.
Ошибка 5. Доверять подрядчику
Внутренний контроль подрядчика - это самопроверка. Объективности нет. Привлекайте испытательную лабораторию.
ЧТО ВХОДИТ В КОНТРОЛЬ ОГНЕЗАЩИТЫ
Что включено
- Выезд бригады (2-3 человека) с оборудованием
- Замеры толщины (магнитный + УЗ-толщиномеры)
- Замеры адгезии (метод отрыва + решетчатый надрез)
- Визуальный осмотр
- Фотофиксация
- Оформление протокола (5-10 раб. дней)
- Бумажный + электронный экземпляр
- Печать испытательной лаборатории
Не включено (опционально)
- Огневые испытания в лаборатории (если требуется по проекту, отдельно)
- Лабораторные пробы покрытия (если есть сомнения в составе)
- Повторный выезд (если нужно перепроверять после доделок)
ПЛАНИРОВАНИЕ ВРЕМЕНИ
| Этап | Сроки |
|---|---|
| Запрос КП | 1-2 рабочих дня |
| Согласование договора | 2-3 рабочих дня |
| Выезд на объект | 1-3 рабочих дня (зависит от объема) |
| Лабораторные исследования (если нужны) | 5-7 рабочих дней |
| Оформление протокола | 5-10 рабочих дней |
| ИТОГО от запроса до получения протокола | 2-3 недели |
Совет: заказывайте контроль за 3 недели до планируемого ввода объекта. Это дает буфер на устранение возможных недостатков.
FAQ
Можно ли совместить контроль огнезащиты с другими испытаниями?
Да, и это снижает стоимость. Например, в одном выезде можно проверить огнезащиту + испытать пожарные лестницы + проверить ограждения кровли. Цена за все в пакете на 25-40% ниже, чем за раздельные заказы.
Что если толщина ниже на 1-2 точках, остальные в норме?
Решение зависит от количества и расположения. Если 1 точка из 50 - обычно дополнительно наносят слой огнезащиты в этом месте + повторный замер. Если 5+ точек - нужен полный пересмотр монтажа.
Можно ли пройти контроль по фотографиям, без выезда?
Нет. Контроль требует физических замеров - толщины и адгезии. Без выезда лаборатории это невозможно.
Что делать с конструкциями, которые уже зашиты?
Выборочно вскрыть в нескольких местах. После замеров - восстановить покрытие. Это дороже, но необходимо.
Можно ли использовать наш собственный толщиномер?
Нет. Лаборатория использует свои поверенные приборы - это требование аккредитации. Использование чужих СИ - нарушение методики.
Сколько хранится протокол?
5 лет - срок действия по СП 2.13130. Желательно хранить дольше - при изменении эксплуатации, реконструкции, проверках МЧС, страховых событиях.
Что дальше
Если у вас есть объект с применением огнезащиты - свяжитесь с нашим инженером для расчета стоимости контрольных испытаний. Рассмотрим:
- Какие конструкции и в каком объеме требуется контроль
- Какие методики применимы (магнитный/УЗ-толщиномер, отрыв или решетка)
- Какой график работ соответствует вашему сроку ввода объекта
- Сколько потребуется дней и какова цена
Стандартное предложение - в течение 2 рабочих дней.
Лаборатория СТАТУС КАПИТАЛ (аттестат RU.ИЛЦ.4.В.2.1571.26 от 11.09.2026).
