Огнезащита воздуховодов - мероприятия по обеспечению заданного предела огнестойкости (EI) систем общеобменной вентиляции, дымоудаления и противодымной защиты. Главные нормативы 2026 года - СП 7.13130.2013 (обеспечение пожарной безопасности систем вентиляции) , ГОСТ Р 53299-2019 (испытания воздуховодов на огнестойкость) и ГОСТ Р 53301-2019 (испытания противопожарных и дымовых клапанов). Применяются классы от EI 15 до EI 180 в зависимости от назначения системы и типа здания. Основные материалы: минераловатные маты ROCKWOOL CONLIT, базальтовые плиты PROMAT-T, цементно-волокнистые плиты CEMTRIX, вспучивающиеся составы СГК-1, ОЗС-МВ. Технология включает каркас, крепление, нанесение/монтаж покрытия в нормированной толщине, акт скрытых работ, протокол сертифицированной лаборатории. Цена - индивидуальный расчёт по площади. Испытательная лаборатория СТАТУС КАПИТАЛ выполняет огнезащиту с приёмкой по СП 7.13130 и контролем толщины тепловизором / Elcometer.
Зачем нужна огнезащита воздуховодов
При пожаре воздуховоды становятся главным каналом распространения дыма, токсичных продуктов горения и пламени между этажами и помещениями. Без огнезащиты тонкий стальной короб (0,8-2,0 мм) теряет несущую способность за 8-12 минут - поток обрушивается, разгерметизирует противопожарные перегородки и распространяет пожар по всему зданию через воздухораспределители, противопожарные клапаны, диффузоры.
Огнезащита воздуховодов решает три задачи:
- Обеспечение работоспособности систем дымоудаления в течение нормативного времени эвакуации (обычно EI 90 для систем ДУ жилых высоток, EI 120 для систем подпора воздуха в лестничных клетках Н2/Н3).
- Предотвращение распространения дыма и пламени по транзитным воздуховодам (через противопожарные клапаны и огнестойкие участки коробов).
- Защита приточно-вытяжных систем общеобменной вентиляции в общественных зданиях, паркингах, торговых центрах, которые при пожаре должны быть остановлены, но без разрушения коробов и клапанов.
В современных МКД, БЦ и ТЦ нормативная сметная стоимость огнезащиты воздуховодов составляет 2-6% от стоимости вентиляции - но без неё ввод объекта в эксплуатацию невозможен.
Нормативная база на 2026 год
Основные документы
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» - устанавливает обязательность пределов огнестойкости.
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» - действующая редакция с Изменениями № 1-3 (Изменение № 3 утверждено приказом МЧС России от 27.03.2025 № 251). Главный нормативный документ для проектирования и приёмки огнезащиты воздуховодов.
- ГОСТ Р 53301-2019 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость» - методика испытаний в огневых печах противопожарных и дымовых клапанов. Огнестойкость самих воздуховодов определяется по ГОСТ Р 53299-2019.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» - общие требования.
- СП 1.13130.2020 «Эвакуационные пути и выходы» - требования к продолжительности работы систем подпора и ДУ.
Дополнительные
- ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности» - для огнезащитных вспучивающихся красок, применяемых к воздуховодам.
- ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость. Общие требования».
- ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции».
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты» - пп. 5.3, 5.6 о пределах огнестойкости конструкций.
- Приказ МЧС России № 642 (декабрь 2023 г.) - добавил пункт о ежегодном осмотре огнезащитных покрытий воздуховодов в плановых проверках.
Цитата СП 7.13130.2013, п. 6.10: «Транзитные воздуховоды и коллекторы систем общеобменной вентиляции, кондиционирования и воздушного отопления, прокладываемые за пределами обслуживаемых ими помещений, следует предусматривать с пределом огнестойкости EI 30 для зданий I-III степеней огнестойкости и EI 15 - для зданий IV степени».
Классы огнестойкости воздуховодов
Класс EI означает: E - потеря целостности (через короб не должны проходить пламя и горячие газы); I - потеря теплоизолирующей способности (температура на необогреваемой стороне не должна превышать 140°C в среднем и 180°C в любой точке).
| Класс | Время, мин | Применение |
|---|---|---|
| EI 15 | 15 | Воздуховоды зданий IV степени огнестойкости (некапитальные) |
| EI 30 | 30 | Транзитные воздуховоды общеобменной вентиляции (стандартные офисы, жилые) |
| EI 45 | 45 | Промежуточный класс для зданий повышенной этажности |
| EI 60 | 60 | Транзитные воздуховоды на путях эвакуации, системы общеобменной вентиляции в гостиницах, медицинских объектах |
| EI 90 | 90 | Системы дымоудаления, противопожарные клапаны общественных зданий и МКД |
| EI 120 | 120 | Системы подпора воздуха в лестничных клетках Н2/Н3, шахты дымоудаления высотных зданий |
| EI 150 | 150 | Особо ответственные транзиты в зданиях с массовым пребыванием |
| EI 180 | 180 | Энергоблоки АЭС, метрополитен, подземные транспортные сооружения |
Класс назначается проектировщиком на стадии «Раздел ОВ» по СП 7.13130.2013 и согласовывается с разделом «ПБ» (мероприятия по обеспечению пожарной безопасности). На приёмке огнезащита проверяется по проекту.
Материалы для огнезащиты воздуховодов
4.1. Минераловатные маты на негорючей основе

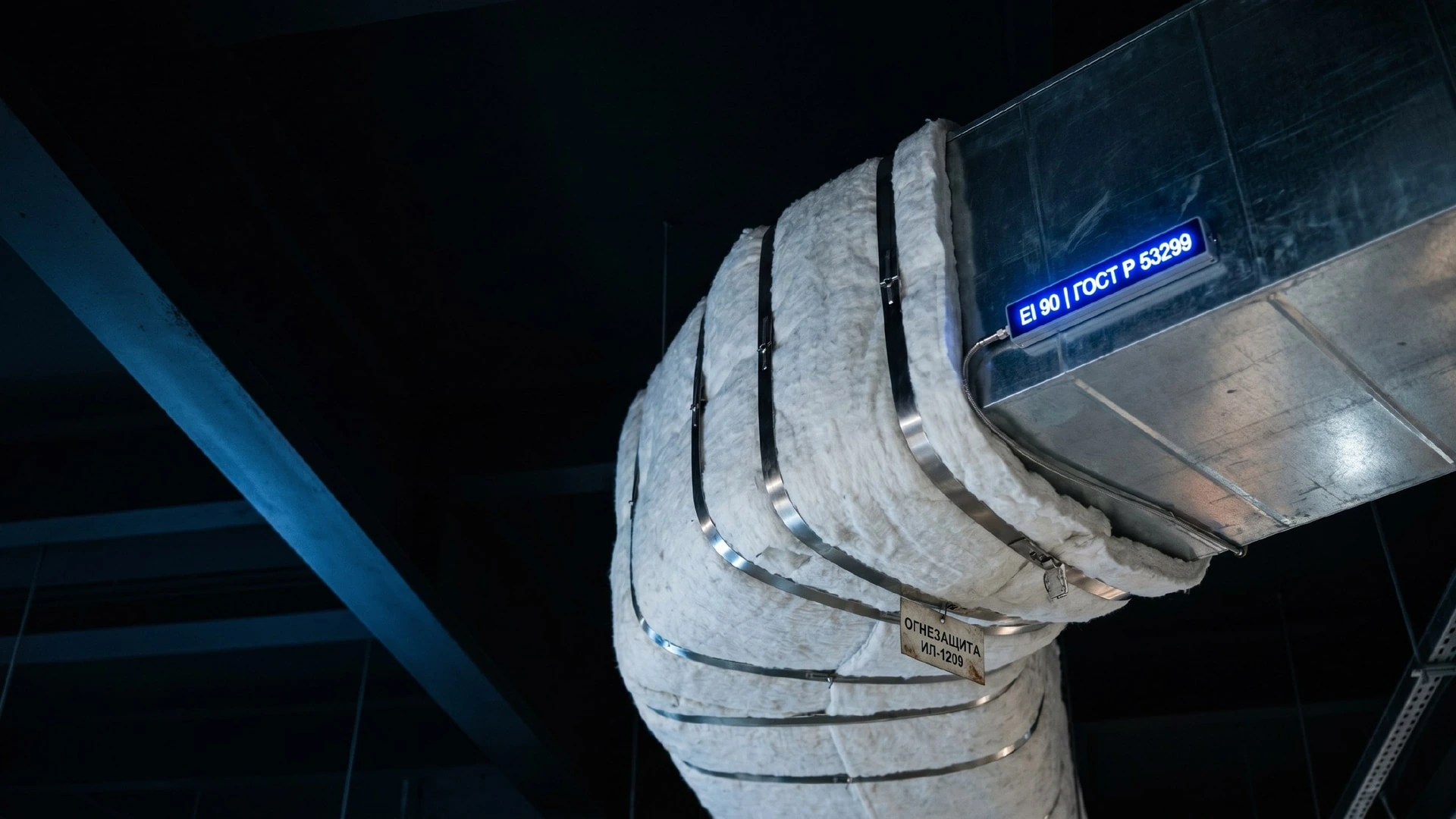

ROCKWOOL CONLIT Ducts - самый распространённый материал для EI 30 / EI 60 / EI 90 / EI 120 / EI 150.
- Основа: каменная вата плотностью 100-160 кг/м³.
- Покрытие: алюминиевая фольга или стеклоткань с термостойким клеем.
- Толщина: 30 / 40 / 50 / 60 мм в зависимости от класса EI и сечения короба.
- Способ монтажа: обворачивание короба, фиксация бандажными лентами или сваренными шпильками с шагом 250-300 мм.
- Сертификат: соответствие ГОСТ Р 53299-2019, действующее свидетельство ФБУ ВНИИПО.
4.2. Базальтовые жёсткие плиты
PROMAT-T, PROMASEAL, PROMATECT-H - для EI 90 / EI 120 / EI 150 / EI 180.
- Основа: базальтовая или каменная вата высокой плотности (180-230 кг/м³).
- Толщина: 25 - 50 мм.
- Способ монтажа: жёсткий каркас из стальных уголков, плиты вырезаются по месту, крепление шпильками с шайбами.
- Преимущества: высокая EI при меньшей толщине, более стойки к механическим повреждениям, подходят для сложной геометрии (отводы, тройники, переходы).
4.3. Цементно-волокнистые плиты
CEMTRIX, АКВАПАНЕЛЬ ОГНЕЗАЩИТНАЯ, СУПРЕМА - для EI 60 / EI 90 / EI 120.
- Основа: цемент + минеральные волокна.
- Толщина: 8 - 20 мм (тонкослойные).
- Применение: участки воздуховодов в местах с повышенной механической нагрузкой (паркинги, технические коридоры, нижние ярусы).
- Нюанс: высокий вес, требуют усиленной несущей конструкции, подходят для горизонтальных коробов с креплением по верхней грани.
4.4. Вспучивающиеся огнезащитные составы
СГК-1, ОЗС-МВ, JOTUN STEELMASTER, NULLIFIRE S707-60 - преимущественно для тонкослойной огнезащиты до EI 60.
- Толщина сухого слоя: 0,5 - 3,0 мм.
- Способ нанесения: безвоздушное распыление, валик, кисть.
- Преимущество: не увеличивает габариты короба, подходит для скрытой проводки.
- Ограничение: класс EI редко превышает 60, требует тщательного контроля сухой толщины (Elcometer 456).
4.5. Гипсокартонные системы (защитные кожухи)
KNAUF FIRE BOARD, GYPROC RIGIDUR FIRE - для скрытых обходов и шахт EI 30 / EI 60 / EI 90.
- Применение: монтаж кожуха вокруг воздуховода в шахтах и коробах.
- Толщина: 12,5 - 25 мм в 1-3 слоя.
- Преимущество: эстетичный финиш, возможность дальнейшей отделки.
Технология выполнения работ
Этап 1. Подготовка (1-3 дня)
- Анализ проекта (раздел ОВ, ПБ): класс EI, сечение коробов, длина, узлы перехода через противопожарные перегородки, расположение клапанов.
- Согласование материала с проектировщиком (если предусмотрена замена на эквивалентный - оформляется письмом проектной организации).
- Подготовка поверхности: удаление пыли, ржавчины, обезжиривание, заклеивание фланцевых соединений (для тонкослойных огнезащит - грунтовка).
- Закупка материала с сертификатами и протоколами испытаний.
Этап 2. Монтаж (от 1 дня до 2 недель)
- Каркас (для жёстких плитных систем): стальные уголки 25 × 25 × 3 мм, шаг 600 мм, крепление к воздуховоду шпильками или к перекрытию подвесами.
- Базовый слой: первый слой минераловатных матов или плит, фиксация бандажами.
- Следующие слои (для EI 90+): со смещением стыков, дополнительная фиксация.
- Стыки и узлы: герметизация термостойкой герметизирующей лентой (PROMAT FOAM, ROCKWOOL FIRE LINE), особенно в местах перехода через перегородки.
- Контрольные шильды: на каждом смонтированном участке с указанием материала, толщины, даты, бригады монтажников.
Этап 3. Контроль качества (1-3 дня)
- Визуальный: проверка целостности покрытия, отсутствия пропусков, корректности стыков, соответствия проекту по толщине и материалу.
- Замер толщины: для тонкослойных вспучивающихся - Elcometer 456 (электромагнитный толщиномер) с шагом 1 м, не менее 5 точек на 10 м² поверхности.
- Тепловизионный контроль теплоизоляционной целостности - выявляет «мостики холода» и пропуски в утеплении.
- Адгезия для тонкослойных составов - метод решётчатых надрезов по ГОСТ 15140-78 (балл 1-2 - норма).
- Проверка узлов прохода через противопожарные перегородки: огнестойкие манжеты, гильзы, заделка зазоров термостойкой минватой и герметиками PROMASEAL.
- Скрытые работы: акт по форме приложения 3 СП 48.13330.2019.
- Протокол испытаний испытательной лаборатории - выборочный замер толщины, фотофиксация, заключение о соответствии классу EI.
Контроль качества и приёмка
| Показатель | Требование | Метод | Допуск |
|---|---|---|---|
| Толщина минераловатных матов | по проекту (30/40/50/60 мм) | штангенциркуль / металлическая линейка | -0 / +5 мм |
| Толщина вспучивающихся ОЗС | по проекту (0,5-3,0 мм сухого слоя) | Elcometer 456 | -10% / +20% |
| Адгезия (тонкослойные) | балл 1-2 | ГОСТ 15140-78 | не более балл 2 |
| Целостность покрытия | без пропусков, разрывов | визуально + тепловизор | пропусков не допускается |
| Узлы прохода через перегородки | соответствие СП 7.13130 | визуальный + проверка проекта | по сертификату клапана/манжеты |
| Шильды | дата, материал, толщина | визуально | обязательны на каждом участке |
| Документы | сертификаты, акты, протоколы | проверка комплектности | полный комплект до приёмки |
После приёмки покрытие подлежит ежегодному визуальному осмотру с занесением в журнал эксплуатации систем вентиляции и противопожарной защиты.
Кейсы лаборатории СТАТУС КАПИТАЛ
Кейс 1. ЖК класса бизнес, Москва, 2025. Заказчик - застройщик ведущий застройщик. Огнезащита транзитных воздуховодов общеобменной вентиляции и систем дымоудаления EI 90 в 4 секциях по 17 этажей. Материал - ROCKWOOL CONLIT Ducts 50 мм. Площадь покрытия - 4 200 м². Контрольные испытания на трёх характерных участках - все прошли. Срок выполнения - 28 рабочих дней. Категория приёмки в Госэкспертизе - «соответствует».
Кейс 2. БЦ класса А, Санкт-Петербург, 2024. Заказчик - ведущий застройщик. Реконструкция системы вентиляции с добавлением дымоудаления EI 120 в шахтах лестничных клеток Н3. Материал - PROMAT-T 30 мм + цементно-волокнистый кожух CEMTRIX 12 мм. Площадь - 1 800 м². Контроль адгезии и толщины - без замечаний.
Кейс 3. Многоуровневый паркинг, Москва, 2025. Заказчик - группа крупный застройщик. Огнезащита воздуховодов вытяжной вентиляции EI 60 в подземных уровнях. Материал - вспучивающаяся ОЗС NULLIFIRE S707-60 толщиной 1,8 мм + локально CEMTRIX в зонах механических нагрузок. Площадь - 2 600 м². Контроль Elcometer 456 на 80 точках - отклонения в пределах нормы (-3 / +12%).
Кейс 4. Производственный комплекс, Ленинградская обл., 2025. Огнезащита воздуховодов общеобменной вентиляции EI 30 в цехе с пыльным производством. Материал - ROCKWOOL CONLIT Ducts 30 мм. Особенность - повышенные требования к долговечности из-за вибраций и температурных колебаний. Применены антивибрационные крепления и усиленные бандажи. Площадь - 950 м².
Самые частые ошибки при огнезащите воздуховодов мы видим не в основном пробеге, а в узлах: переходы через перегородки делают по принципу “запенить и забыть”, вместо нормированных огнестойких манжет; на стыках труб и фланцах оставляют разрывы покрытия 5-10 см, аргументируя “там же не видно”. Проблема в том, что именно через эти стыки и переходы пожар будет распространяться в первые 5-10 минут - пока система дымоудаления ещё не успела сработать. Когда мы выполняем огнезащиту “под ключ” с собственным контролем - мы доводим узлы до нормы и подписываем акт скрытых работ только после фотофиксации каждого узла.
Цена и сроки
Стоимость огнезащиты воздуховодов зависит от:
- Площади покрытия (м²).
- Класса EI (EI 30 / EI 60 / EI 90 / EI 120 / EI 180) - каждая ступень увеличивает толщину и трудоёмкость на 25-40%.
- Материала (минвата дешевле, базальт и цементные плиты дороже на 30-60%).
- Высоты потолков и доступности (до 3 м - стандарт, выше - с лесами или вышками).
- Сложности геометрии (прямые трассы дешевле, тройники и отводы - дороже).
- Объёма (свыше 1 000 м² - оптовая цена; до 100 м² - наценка за мобилизацию).
Точная цена - индивидуальный расчёт по проекту. Для оперативной сметы пришлите раздел ОВ или ведомость воздуховодов с обозначением классов EI и сечений на почту лаборатории или через форму обратной связи.
Типовой срок выполнения: для объекта 1 000 м² с EI 30 - 7-10 рабочих дней; 5 000 м² с EI 90 - 25-35 рабочих дней; 10 000+ м² с EI 120 - 1,5-3 месяца с разбивкой по секциям.
FAQ
1. Чем отличается EI от R и REI? R - несущая способность (для металлоконструкций, например R30/R60/R120). EI - целостность + теплоизолирующая способность (для воздуховодов, перегородок, дверей). REI - все три критерия для конструкций, выполняющих и несущую, и ограждающую функции (плиты перекрытия, стены).
2. Можно ли заменить материал на эквивалентный с тем же EI? Только по согласованию с проектировщиком и при наличии сертификата соответствия с действующим протоколом испытаний по ГОСТ Р 53299-2019 (воздуховоды) либо ГОСТ Р 53301-2019 (клапаны). Замена оформляется письмом проектной организации с приложением сертификата на новый материал. Самовольная замена - основание для возврата документации Госэкспертизой.
3. Нужна ли лицензия МЧС на выполнение огнезащиты? Да, для коммерческого выполнения работ требуется лицензия МЧС. Лицензируемый вид деятельности - монтаж, техническое обслуживание и ремонт средств обеспечения пожарной безопасности зданий и сооружений (п. 15 ч. 1 ст. 12 Федерального закона от 04.05.2011 № 99-ФЗ); работы по огнезащите материалов, изделий и конструкций входят в перечень работ и услуг, составляющих этот вид деятельности, утверждённый постановлением Правительства РФ от 28.07.2020 № 1128. Все работы выполняем с действующими разрешениями. Лицензия на огнезащитные работы и аттестат аккредитации лаборатории - это разные документы: для контроля качества и испытаний достаточно аккредитации.
4. Какая периодичность контроля огнезащиты после монтажа? По СП 7.13130.2013 - ежегодный визуальный осмотр с занесением в журнал. По Приказу МЧС № 642 (2023 г.) - обязательный плановый контроль состояния покрытия. При обнаружении повреждений (разрывы, отслоение фольги, пропуски) - восстановление силами эксплуатанта или подрядчика по гарантии.
5. Как контролируют толщину тонкослойной огнезащиты? Электромагнитным толщиномером Elcometer 456 (или аналогами Defelsko, Helmut Fischer). Шаг замеров - 1 м, не менее 5 точек на 10 м² поверхности. Каждый замер фотографируется, результаты сводятся в протокол. Подробнее в материале «Какой толщиномер огнезащиты выбрать».
6. Можно ли совместить огнезащиту воздуховодов и металлоконструкций? Да, на крупных объектах это стандартная практика - единая бригада, единый комплект документов, общая мобилизация. Подробнее - огнезащита металлоконструкций, огнезащита железобетона, огнезащита кабелей. Экономия по сравнению с раздельным выполнением - 15-25%.
7. Какие штрафы за отсутствие или некачественную огнезащиту воздуховодов? По ч. 1 ст. 20.4 КоАП РФ (действующая редакция): граждане 5 000 - 15 000 ₽ или предупреждение; должностные лица 20 000 - 30 000 ₽; ИП 40 000 - 60 000 ₽; юрлица 300 000 - 400 000 ₽; в условиях особого противопожарного режима - до 800 000 ₽. При причинении вреда здоровью - уголовная ответственность (ст. 219 УК РФ). При повторных нарушениях - приостановка деятельности до 90 суток.
Наши работы по направлению
Лаборатория выполняет: огнезащита воздуховодов EI 30/60/90/120/180, огнезащита металлоконструкций R30-R180, огнезащита железобетона, огнезащита кабелей, независимый контроль качества огнезащиты. А также сопутствующие испытания систем дымоудаления и пожарных кранов. Аккредитация СТАТУС КАПИТАЛ (RU.ИЛЦ.4.В.2.1571.26). Подробнее - раздел О компании, команда, реестр лицензий.
