TL;DR

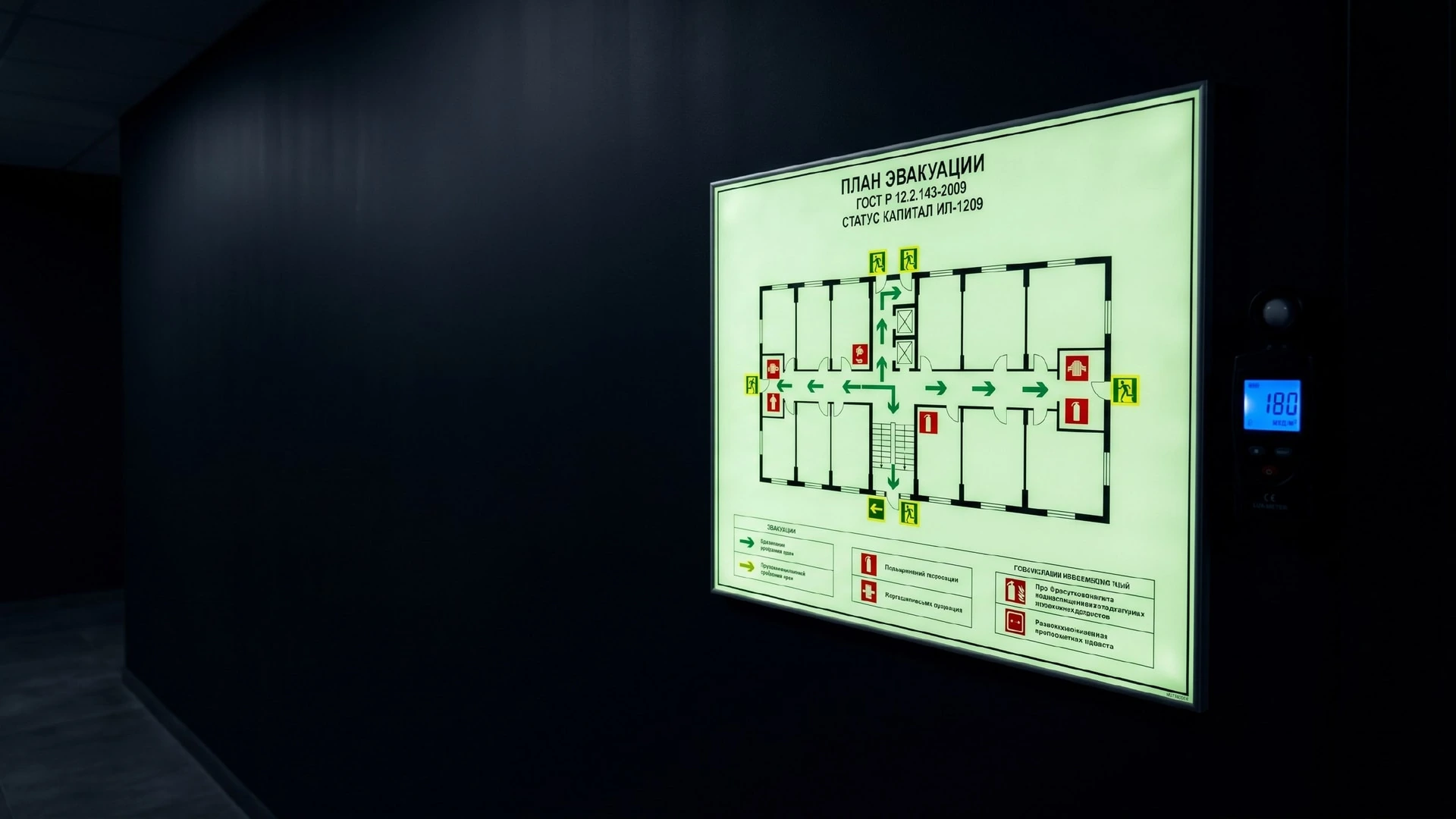

План эвакуации — схема здания с указанием путей эвакуации, эвакуационных и аварийных выходов, мест размещения средств пожаротушения и связи. Разрабатывается по ГОСТ Р 12.2.143-2009, содержит графическую и текстовую части. Обязателен для зданий с массовым пребыванием (> 50 человек на этаже). Материал — фотолюминесцентная плёнка или пластик, формат от А3 до А2. Размещается на высоте 1,8 м на путях эвакуации. Стоимость рассчитывается индивидуально и зависит от количества схем и формата.
1. Когда план эвакуации обязателен
План эвакуации требуется для:
- Зданий с массовым пребыванием людей (торговые центры, вокзалы, учебные, медучреждения, гостиницы).
- Общественных зданий высотой > 10 м или с числом этажей > 2.
- Производственных зданий с категориями А, Б, В.
- Офисных зданий с численностью > 50 человек на этаже.
- Жилых зданий высотой > 28 м.
Пункт 5 Правил противопожарного режима (ПП РФ № 1479): «В зданиях с массовым пребыванием людей (при одновременном нахождении на этаже более 50 человек) и в зданиях выше 10 м разрабатываются и размещаются на видных местах планы эвакуации».
2. Нормативная база
- ПП РФ № 1479 от 16.09.2020 — Правила противопожарного режима.
- ГОСТ Р 12.2.143-2009 «Системы фотолюминесцентные эвакуационные. Требования и методы контроля».
- СП 1.13130.2020 — эвакуационные пути и выходы.
- НПБ 160-97 — цвета сигнальные, знаки безопасности.
- ГОСТ 12.4.026-2015 — знаки безопасности.
Цитата ГОСТ Р 12.2.143-2009, п. 6.2.4: «Планы эвакуации выполняются по фотолюминесцентной технологии и должны содержать графическую и текстовую части».
3. Что обязательно на плане
Графическая часть:
- Планировка этажа в масштабе (план пола, стены, двери, окна, лестницы).
- Обозначение «Вы находитесь здесь» с привязкой к месту размещения.
- Пути эвакуации — стрелками зелёного цвета.
- Основные и запасные эвакуационные выходы.
- Места размещения огнетушителей, пожарных кранов, ручных извещателей, телефонов, аптечек.
- Места отключения электроэнергии, перекрытия газа/воды.
- Знаки безопасности по ГОСТ 12.4.026.
Текстовая часть:
- Порядок действий при пожаре (сигнал тревоги, вызов 101/112, эвакуация, встреча МЧС).
- Адрес и наименование объекта.
- Телефоны экстренных служб.
- Фамилия и телефон ответственного за пожарную безопасность.
4. Виды планов эвакуации
| Вид | Описание | Где применяется |
|---|---|---|
| Этажный | Общий план на этаж | Стандарт для офисов, ТЦ |
| Секционный | На секцию, часть этажа | Большие здания, торговые залы |
| Локальный | Для помещения > 50 м² с > 10 рабочих мест | Классы, гостиничные номера |
| Сводный | Все этажи/здания | Администрации, МЧС |
5. Требования к материалам и размерам
| Параметр | Требование |
|---|---|
| Материал | Фотолюминесцентный пластик ПВХ, плёнка, металл |
| Размер общего плана | А2 (420×594 мм) минимум для коридоров |
| Размер локального плана | А3 (297×420 мм) |
| Яркость послесвечения | ≥ 200 мкд/м² через 10 мин в темноте |
| Длительность свечения | ≥ 60 мин (ГОСТ) |
| Место размещения | На высоте 1,5–1,8 м от пола, не далее 20 м друг от друга |
| Ориентация плана | Так, как идёт обзор стоящего человека (север — не обязательно сверху) |
6. Методика разработки — 6 шагов
- Натурный обмер объекта. Проверка соответствия плана фактической планировке (часто архитектурные планы не актуальны).

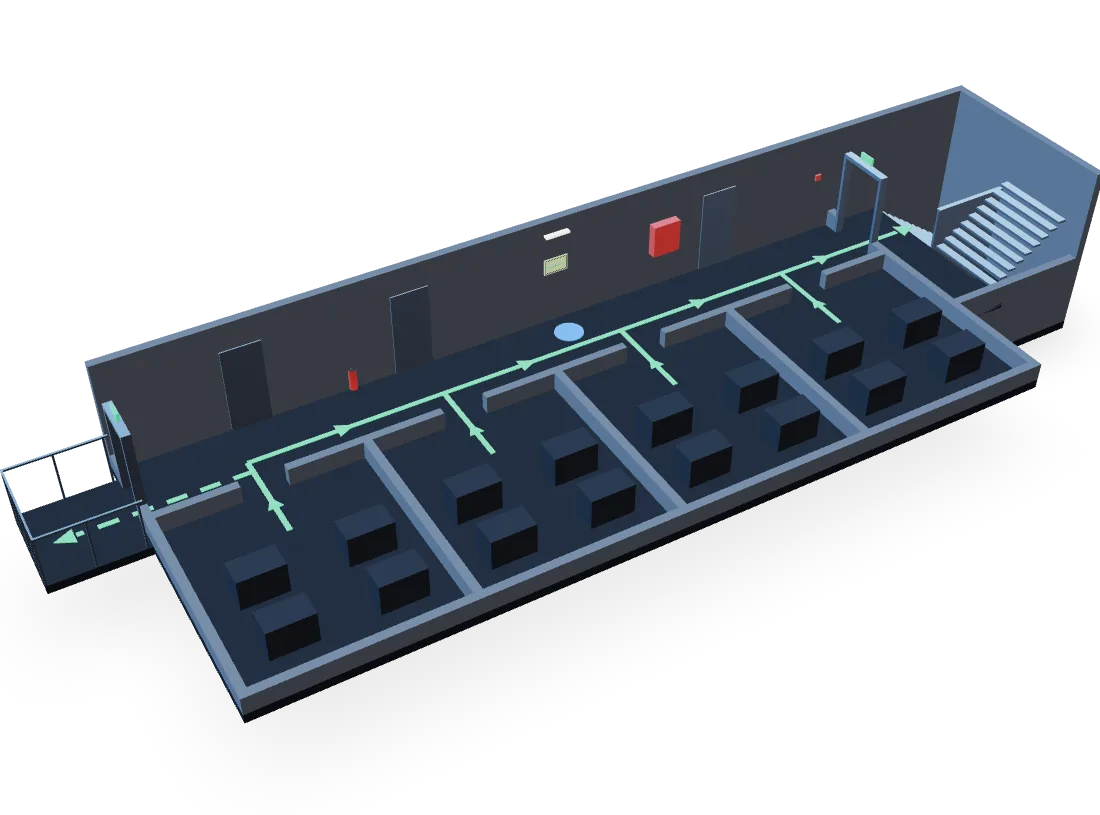

- Определение маршрутов эвакуации. Кратчайшие безопасные пути к выходам по СП 1.13130.2020, с проверкой расчётной ширины (≥ 1 м на 100 эвакуируемых).
- Размещение условных знаков. Огнетушители, ручники, пожарные краны, аптечки, кнопки СОУЭ — по факту.
- Разработка графики. AutoCAD / Visio / Illustrator с соблюдением ГОСТ 12.2.143.
- Согласование с заказчиком. Проверка текстовой части, контактов ответственных.
- Изготовление и монтаж. Фотолюминесцентная печать, крепление на стенах.
7. Цены 2026 года
| Услуга | Цена |
|---|---|
| Разработка графики (1 схема, цифровой макет) | рассчитывается индивидуально |
| Печать на фотолюминесцентном ПВХ, А2 | рассчитывается индивидуально |
| Печать на А3 | рассчитывается индивидуально |
| Локальный план на А4 | рассчитывается индивидуально |
| Монтаж (1 шт.) | рассчитывается индивидуально |
| Разработка + изготовление + монтаж 10 планов | рассчитывается индивидуально |
| Обновление существующих после перепланировки | 60% от новой разработки |
8. Штрафы
| Нарушение | Штраф юрлицо | КоАП |
|---|---|---|
| Отсутствие плана эвакуации | 100 000 – 200 000 ₽ | 20.4 ч.1 |
| Неактуальный план (перепланировка) | 100 000 – 150 000 ₽ | 20.4 ч.1 |
| Не фотолюминесцентный материал | 50 000 – 100 000 ₽ | 20.4 ч.1 |
| Повторно | 300 000 – 400 000 ₽ | 20.4 ч.2.1 |
9. Типичные ошибки в планах
- Устаревшая планировка (после ремонта не обновили).
- Стрелки ведут через противопожарные перегородки.
- Не указаны аварийные выходы.
- Неправильный «Вы находитесь здесь» (план висит в одном месте, а кружок — в другом).
- Материал не фотолюминесцентный (обычная бумага, которая в темноте не видна).
- Отсутствие текстовой части (только схема).
- Устаревшие контакты ответственного.
10. Кейсы из практики
Кейс 1. Торговый центр, Москва, 2024. Заказчик — новая УК после смены собственника. Старые планы 2018 года, не обновлялись при перепланировках. Разработано 28 этажных + 52 локальных плана. Стоимость рассчитана индивидуально по объёму, срок 18 дней.
Кейс 2. Школа на 1 200 учеников, Подмосковье, 2023. 48 локальных планов в классах + 12 этажных + 4 на входах. Акт после проверки — без замечаний МЧС. Стоимость рассчитана индивидуально.
Кейс 3. Гостиница 220 номеров, Сочи, 2025. В каждом номере — план эвакуации этажа с указанием ближайшего выхода. Нестандартный формат (А4 ламинированный на двери). Комплект — 260 схем, стоимость рассчитана индивидуально.
11. Экспертное мнение
«План эвакуации — это первое, что видит инспектор МЧС при входе. И первое, что выдаёт отношение собственника к безопасности. Если план старый, запылённый, не соответствует планировке — инспектор настроен критично. Если всё свежее, фотолюминесцентное, правильно размещено — разговор ведётся по существу. Это недорогая инвестиция, которая сразу создаёт впечатление системной работы».
Ведущий инженер ИЛ-1209 СТАТУС КАПИТАЛ.
12. FAQ
1. Обязательно ли фотолюминесцентное исполнение? Да, ГОСТ Р 12.2.143 для эвакуационных планов в зданиях с массовым пребыванием.
2. Нужно ли согласовывать план с МЧС? Нет, план эвакуации — документ собственника. МЧС проверяет его наличие и соответствие при проверках.
3. Кто может разрабатывать? Лицензия МЧС не требуется на план как таковой, но рекомендуется заказывать у специалистов, знающих СП 1.13130.
4. Что делать после перепланировки? Переделать все планы, на которых отражены изменённые помещения. Сроки — 30 дней после завершения работ.
5. Можно ли обойтись одним планом на этаж? Нет, при большой площади (> 500 м²) требуется несколько.
6. Есть ли ограничения по цвету? Фон — белый/слабо зелёный. Знаки — цвета по ГОСТ 12.4.026. Маршруты — ярко-зелёный. Запрещающие — красный, предупреждающие — жёлтый.
7. Как проверить фотолюминесценцию? Засветить лампой 5 минут, выключить свет — план должен светиться ≥ 60 минут.
13. Услуги ИЛ-1209
Разрабатываем планы эвакуации, проводим пожарный аудит, категорирование помещений. Производство и монтаж — под ключ. Лицензии, команда.
